對于基極分壓式射極偏置電路的理解

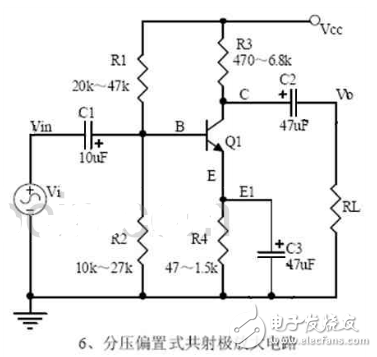

　　1.分壓偏置式共射極放大電路即基極分壓式射極偏置電路。是BJT的放大電路的三種組態之一。

　　2.三種組態分別為： 共射，共集，和共基。

　　3.其中共集組態具有電流放大作用。輸入電阻最高，輸出電阻最小。共基組態具有電壓放大作用，輸入電阻最小，輸出電阻較大。而共射組態既具有電壓放大也具有電流放大作用。輸入電阻居中，輸出電阻較大。

　　4.因此，共集組態多用于多級放大電路的輸入級或輸出級或緩沖級。共基組態常用于高頻或?qū)掝l帶低輸入阻抗的場合。

　　而共射組態常用于放大電路的中間級。

　　電流串聯反饋過程的分析

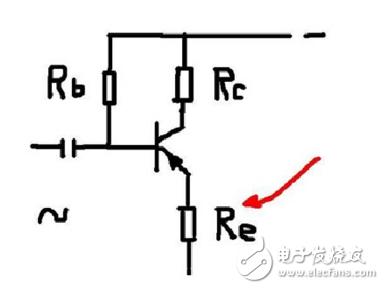

　　共射極放大電路的電流串聯負反饋，必然是在發射極與地之間有一電阻，集電極輸出。假設將集電極等效于對地短路，則負反饋仍然存在（基極偏流仍然流過發射極電阻）所以是電流負反饋。因其電阻兩端壓降（即負反饋電壓） 與輸入電壓串聯，則是串聯反饋。

　　反饋電壓是輸出電壓的一部分，就是電壓反饋。設想將放大電路的負載兩端短路，反饋消失，就是電壓反饋，否則就是電流反饋。負反饋利用Icq變化，通過電阻Re取樣反過來控制Vbeq使lbq和lcq 基本保持不變來穩定靜態工作點。

　　溫度對靜態工作點（Q點）的影響

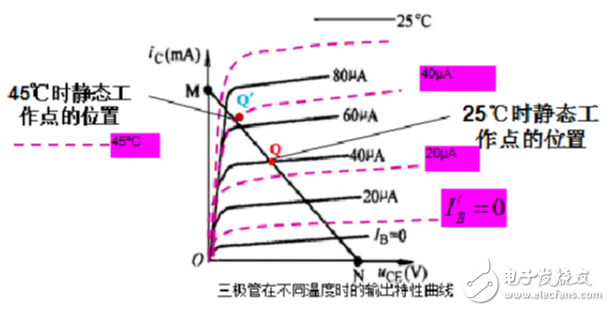

　　在工作點不穩定的各種因素中，溫度的影響最為顯著！如圖所示為三極管在25℃和45℃兩種情況下的輸出特性曲線，溫度升高時，IB=0的曲線升高，各條曲線間隔增大，使整個曲線簇上移，ICQ增大，靜態工作點Q上移到接近飽和區Q’的位置。

　　總結：

　　溫度升高，Q點上移，接近飽和區，易產生飽和失真；

　　溫度降低，Q點下移，接近截止區；易產生截止失真。

　　如何穩定靜態工作點？

　　基極電壓固定了，流過基極的靜態電流也就固定了，靜態工作的也固定了。
