4、運用TL494與IR2110設計的斷路器操作電源的控制電路

　　斷路器操作電源的控制電路和主電路如圖4所示，控制電路由TL494與IR2110構成，主電路是四個IGBT構成的全橋拓撲結構。主電路把直流電壓U1轉換為高頻矩形波交流電壓送到高頻高壓變壓器，經升壓整流濾波后提供給負載供電。電路通過TL494控制PWM1和PWM2的占空比，來得到脈寬可調的矩形波交流電壓。本電源是電壓閉環控制，通過霍爾傳感器檢測輸出電壓，把轉換后得到的電壓值送入TL494的1腳?；魻杺鞲衅鞑捎美么叛a償原理的HNV025A、HNV025A能夠測量直流、交流以及各種波形電壓，同時在電氣上是高度絕緣的，既完成了電壓檢測，又實現了控制電路和主電路的電氣隔離。它的輸入額定電流是10mA，輸出額定電流是25mA。TL494的2腳輸入的是參考電壓，由電位器調節電壓值。

　　TL494是一個固定頻率的脈沖寬度調制電路，內置了線性鋸齒波振蕩器，振蕩頻率可通過外部的一個電阻和一個電容進行調節，其振蕩頻率如下：

　　本開關電源RT為2.5kΨ，CT為0.01μF，振蕩頻率為40kHz，振蕩頻率是開關頻率的兩倍，所以開關頻率是20kHz.

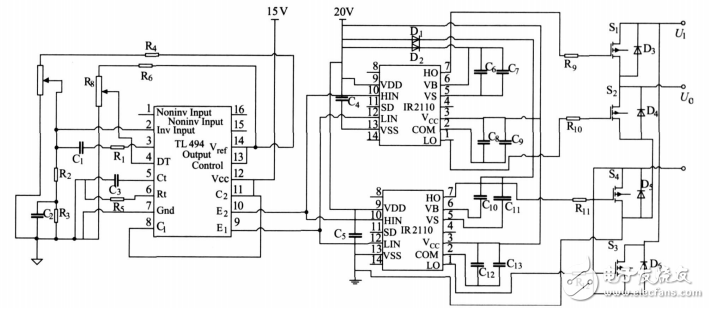

　　圖4由TL494與IR2110構成的控制電路

　　輸出脈沖的寬度是通過電容CT上的正極性鋸齒波電壓與另外兩個控制信號進行比較來實現。功率輸出管Q1和Q2受控于或非門。當雙穩觸發器的時鐘信號為低電平時才會被選通，即只有在鋸齒波電壓大于控制信號期間才會被選通。當控制信號增大，輸出脈沖的寬度將減小。脈沖寬度調制比較器為誤差放大器調節輸出脈寬提供了一個手段：當反饋電壓從0.5V變化到3.5V時，輸出的脈沖寬度從被死區確定的最大導通百分比時間中下降到零。死區時間通過設定TL494的4腳電壓值來確定。死區時間比較器具有120mV的輸入補償電壓，它限制了最小輸出死區時間約等于鋸齒波周期的4%，本開關電源輸出端接參考電平，最大占空比為48%。

　　在9腳、10腳輸出兩路PWM信號，這時的PWM信號還不足以直接驅動IGBT，所以接兩片IR2110放大PWM信號，驅動4只IGBT。IR2110的10腳、12腳輸入TL494輸出的PWM信號，1腳、7腳輸出放大了的PWM驅動信號，控制IGBT的導通與關斷。Vcc通過快恢復二極管向自舉電容C6充電，C6旁邊并聯的高頻小電容C7用來吸收高頻毛刺干擾電壓。

　　5、結論

　　如何研制方便使用、測試準確、安全可靠的斷路器調試測量儀器，以便做好高壓斷路器的測試維護，成為電力工作的一大主題。由脈寬調制控制芯片TL494和高壓驅動器IR2110構成的高頻開關電源，具有控制簡單、抗干擾性強、紋波系數小、便于攜帶等優點，適合用于測試斷路器的電氣和機械性能。
