電源置位定時電路

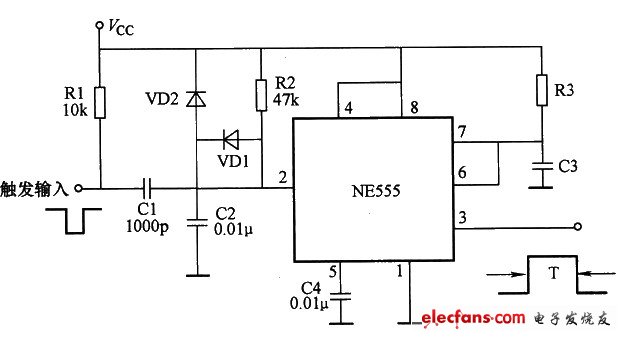

電源接通時，在由R2和C2決定的時間內，NE555的2腳觸發電平低于Vcc／3，3腳輸出脈沖；然后，Vcc經R2、VD1對C2充電，充電電壓上升到接近Vcc。由于VD1的隔離作用，因此不影響正常工作時使用的經R1和C1微分的負向觸發脈沖。電源置位定時電路:

電源置位定時電路
