1.工作原理

　　如圖所示。當被充蓄電池的電壓低于預定值時穩壓二極管不導通，只有蓄電池上被充的電壓達到預定值時穩壓二極管才導通，通過可調電阻RP，使三極管VT導通，繼電器K吸合，從而Kl-l，Kl-2被斷開，這時LED1(綠)滅、LED2(紅)亮(開機時LED1、LED2同時亮)指示充電結束，所需的電壓值由穩壓二極管穩壓值所定。電解電容C用來濾除繼電器上的半波整流后的脈動電壓，如不用C，繼電器可能產生連續動作，使充電器不能正常工作，調節RP也可使繼電器不產生連續動作。

　　但要仔細調節以免使VT導通電壓不夠，使蓄電池電壓達到預定電壓值后繼電器仍不能工作。R2是VD2的限流電阻，不可過大和過小。

　　2.元器件選擇

　　T選用150VA的單或雙繞組成變壓器;VD1用5～10A、≥100V硅整流二極管;VD2用13～14V的穩壓二極管(如2CW5或2CW19);電阻用1/8W，Rl、R3用2kΩ，R2用1.5～1.6kΩ;VT用9013型硅管、B≥50;繼電器用12V、10A雙觸點常開、常閉型，筆者這里用的是JRX-13F-2型。

　　3.調試

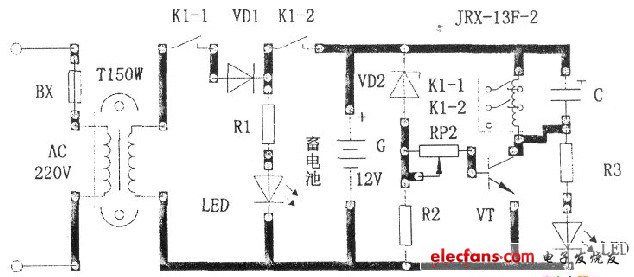

　　先接通電源，看LED1、LED2是否同時亮，繼電器是否連續動作，若動作調節RP使其不動即可。斷開電源，接入可調穩壓電源，使繼電器剛好動作，這時用電壓表測一下輸出的電壓是否在14～14.4V，如是為正常，若不是14～14.4V電壓范圍內，則需調節RP和R2的阻值或VD2的穩壓值。若安裝電壓轉換開關，用8～15V的輸入電壓，調換有關元件，可實現對6～12V鉛酸蓄電池充電。該電路簡單易裝。下圖是印刷電路板安裝圖。
