電路性能測試和改進

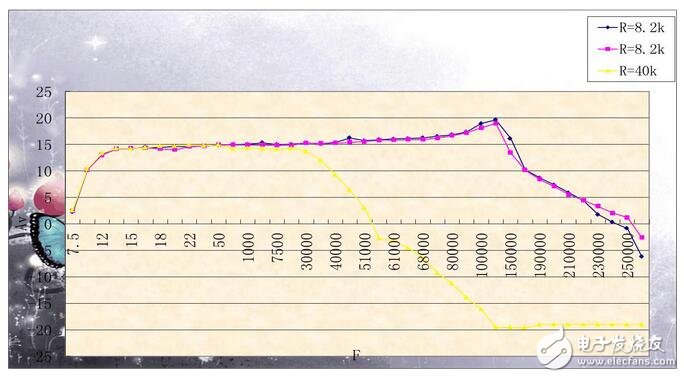

做出來的電路先出現了峰值：

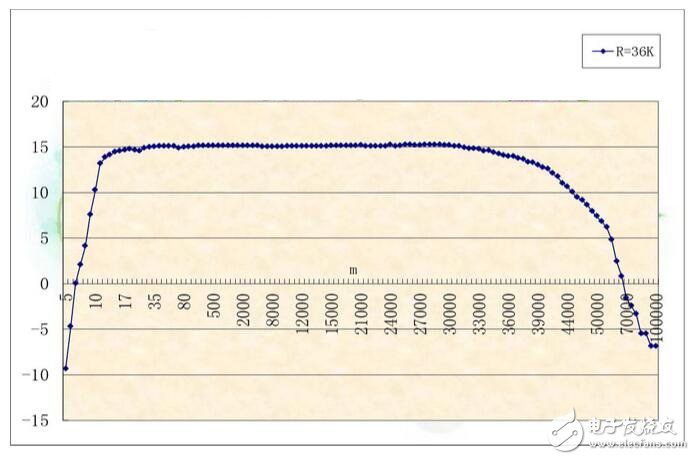

電阻出了問題，改變阻值后：

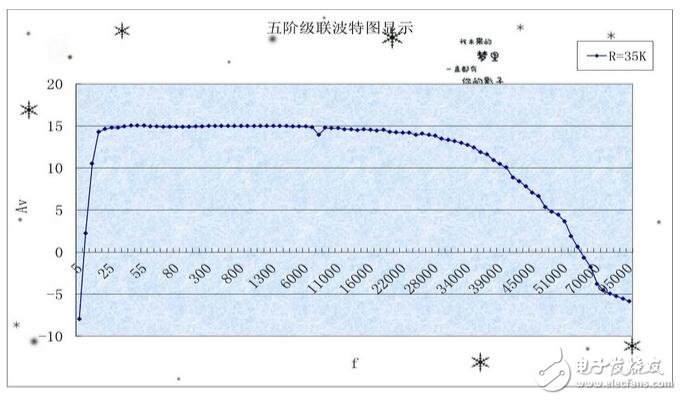

再次改變阻值后：

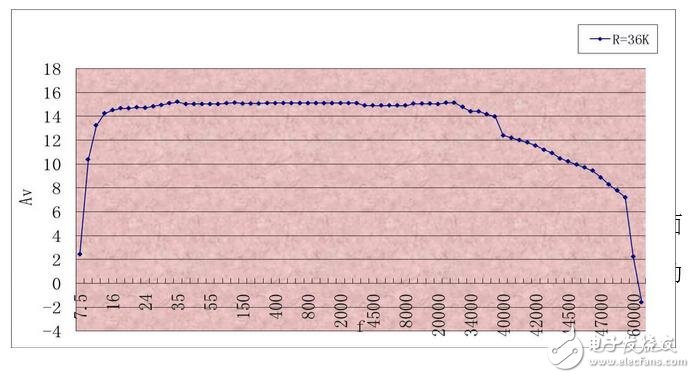

帶外抑制比不夠：

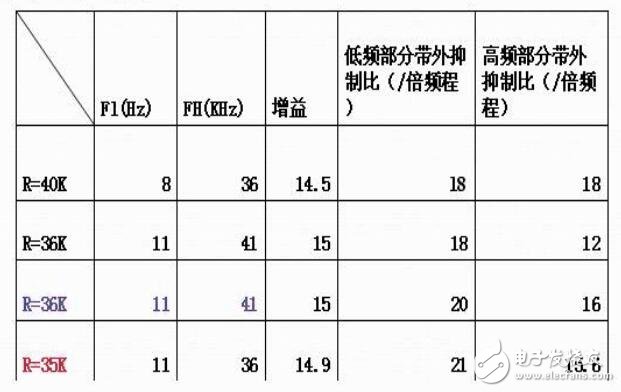

相關數據表

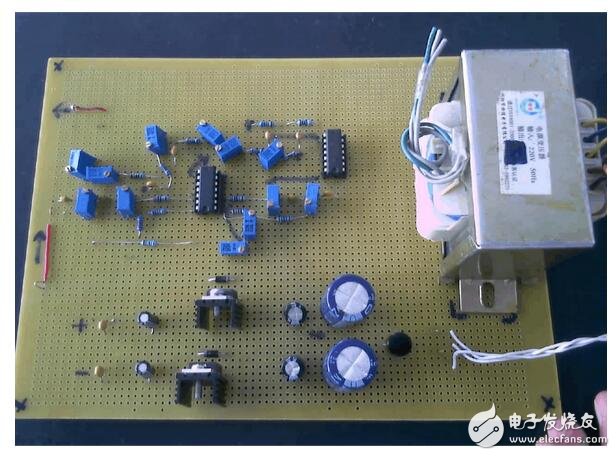

由此可以看出R的取值為40k或36k時，條件基本滿足條件。下面所示是我在萬能板上實際焊接出來的實物圖：
