水沸報警電路圖

許多雜志上介紹的水沸報警線路,一般都采用曝光燈啟輝器里的雙金屬片作為溫度傳感器.這個機械式的溫度傳感器不易調整,且觸點也易氧化造成接觸不良使電路失靈.這里介紹一種用晶體三極管作溫度傳感器,它高度簡單,且無

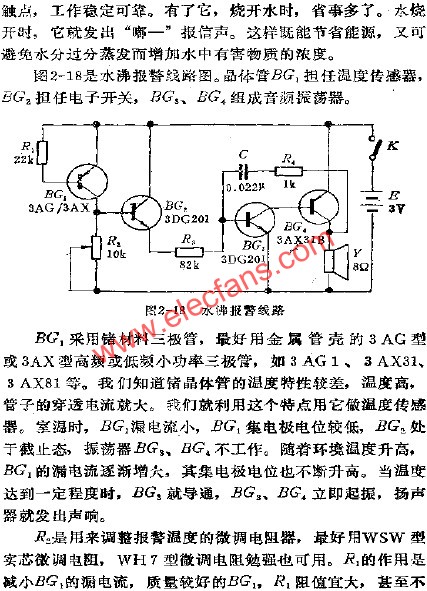

水沸報警電路 m.sdkjxy.cn

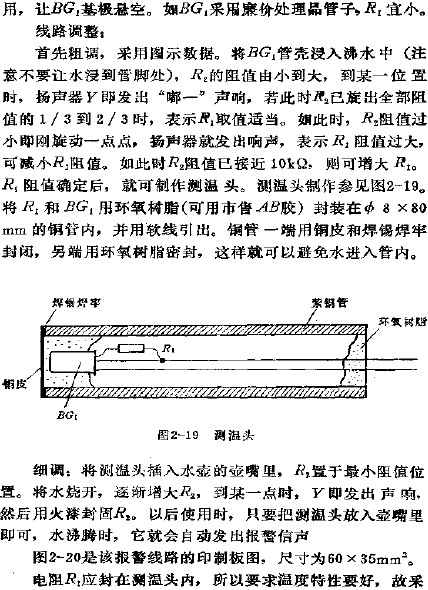

測溫頭

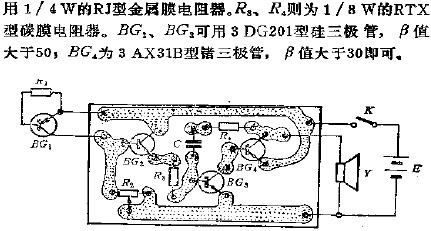

水沸報警印制板

閱讀全文
