揚聲器保護電路設計圖

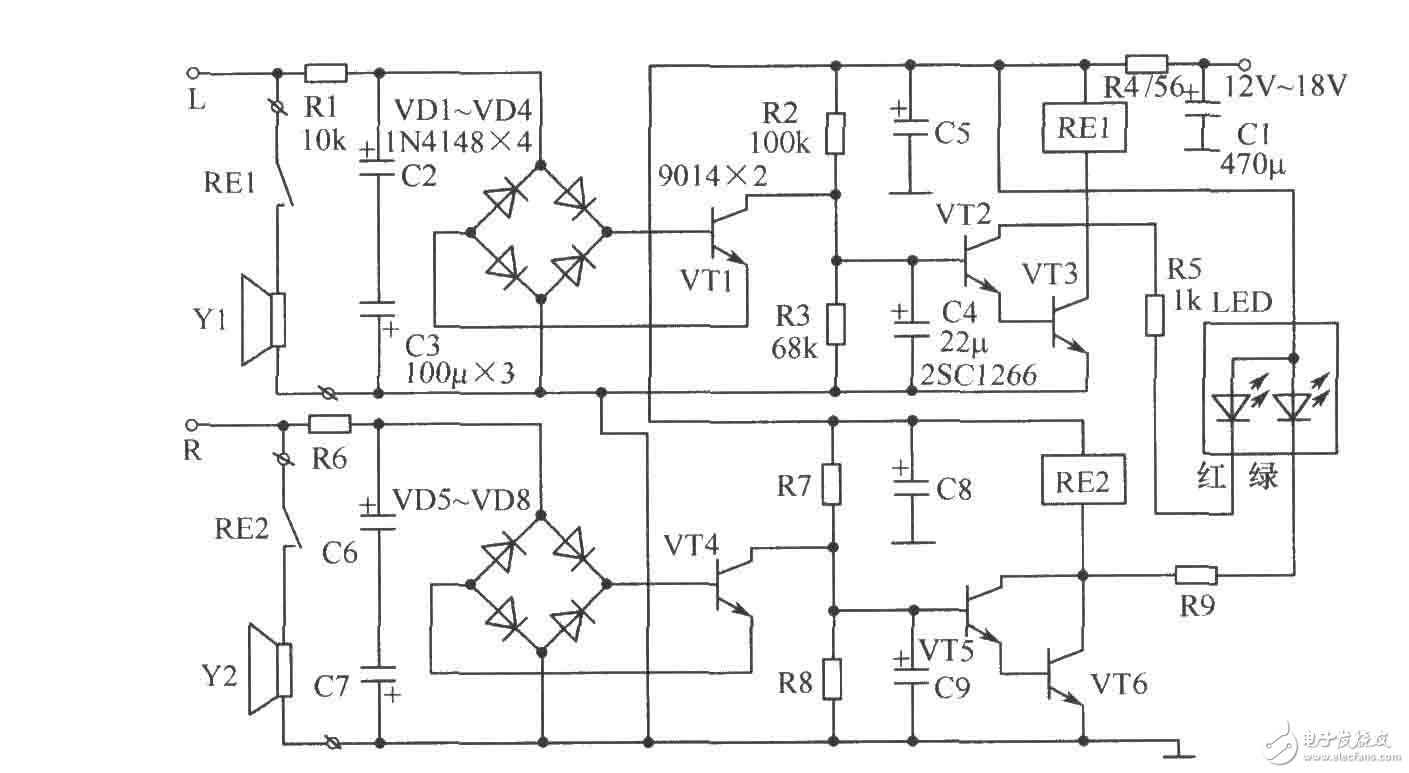

　　如圖所示為揚聲器保護電路。它設計為左、右通道獨立工作。圖中（以左通道為例）的R2、C4及VT2、VT3組成開機延時電路，以防止開機大電流沖擊揚聲器。

　　元器件選擇：LED可選用Φ3mm高亮度雙色發光二極管。由于LED的工作電流有大有小，R5、R9的參數可略微調整。與此同時，LED與限流電阻R5、R9因并聯在繼電器RE1、RE2兩端，還可起到抑制反峰電壓，防止擊穿VT2、 VT3和VT5、VT6。C4、C9最好選用低漏電的鉭電容。其他元器件參數如圖所示。

閱讀全文
