國內學術界近期提出新一代星狀分散式太陽能系統架構，藉由將太陽能電池模組陣列分組，且每組由一顆中央最大功率點追蹤（MPPT）控制器負責擷取電力資訊，克服烏云或樹蔭遮蔽效應導致個別電池發電量不均的問題，以提高整體系統發電效率。

　　為提高太陽能發電效益，一般做法是從太陽能電池制造端去想提高發電效率和改善制程的方法，或是節省材料用量來降低成本。模組化電源管理系統（MLPM）則是在太陽能發電的后端應用上，以交換式電源（SMPS） 技術來提升模組的發電效率。相較于傳統模組串列型的集中式太陽能發電架構，以MLPM發展出來的分散式太陽能發電系統在不同的云層或建筑物的遮蔽狀況下，最大可提升約25%的發電效率，相當適合于須要將太陽能板安裝于不同方位的中小型住宅式應用。故現在已有越來越多太陽能發電系統開始使用微型逆變器 （Micro-inverter）或是功率優化器（Power Optimizer）來提升發電效率。

　　MLPM點火　微逆變器/功率優化器需求漲

　　國外的市調機構IHS iSuppli的研究報告指出，全球的MLPM市場成長快速，預估至2014年會達到6.2GW的安裝量，占全球住宅型太陽能安裝量的38%。MLPM包含了DC-AC的微型逆變器和DC-DC的功率優化器，雖然其會額外增加太陽能系統安裝的費用，但若依照摩爾定律（Moore‘s Law），則微逆變器的平均銷售價格預測會從2010年的每瓦0.88美元，下降至2014年的0.29美元；而功率優化器則預估會從2010年的每瓦 0.18美元，下降至2014年的0.08美元。

　　雖然微逆變器發展較早，但由于各國對于太陽能逆變器的安規都要求須與市電網路做電路隔離，故其電路成本較高。在2009年，Solaredge于以色列成立，并推出一系列針對住宅型分散式太陽能發電的相關產品，從個別太陽能模組的功率優化器、將最后總輸出電力轉換為交流電併網的逆變器，甚至是太陽能發電即時監控及遠端資料庫，都已經有一系列的產品推出（圖1）。另外，在美國的Tigo與前國家半導體底下的Solarmagic，也同樣有各自的功率優化器產品推出。由各個國際大廠紛紛投入產品開發觀之，分散式太陽能的功率優化器未來深具發展?jié)摿Α?/p>

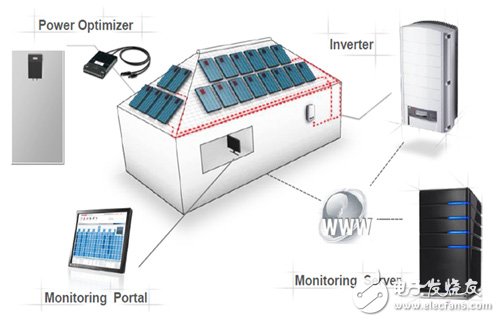

　　圖1 SolarEdge提出的分散式太陽能發電解決方案

　　可偵測故障/遠端監控　星狀分散式系統嶄鋒芒

　　由于太陽能電池的發電特性會隨著環境的光照度和背板溫度有所改變，故一般會除將輸出透過直流電壓轉換器（DC-DC Converter），以電路調變太陽能電池的輸出特性外，還須搭配最大功率點追蹤（MPPT）技術，以確保太陽能輸出能得到最大的發電效率。此外，依據太陽能發電系統輸出端應用的不同，可分為獨立型（Stand-Alone）及市電并聯型（Grid-Connected）兩種太陽能發電系統。

　　傳統將經過串并聯后的太陽能模組陣列視為單一模組來做MPPT，稱為集中式太陽能發電系統（Centralized Photovoltaic System）（圖2）。但其前提是須確保太陽能模組陣列中每一片的特性相同，若其中參雜有劣化的太陽能模組，如受到烏云、樹蔭、灰塵、太陽能電池老化等，或是太陽能模組安裝的日照方位的不同，皆會導致部分遮蔽效應（Partial Shading Effect），進而造成整體的發電效率大幅下降，嚴重時甚至?xí)p失整體25%的發電效率。

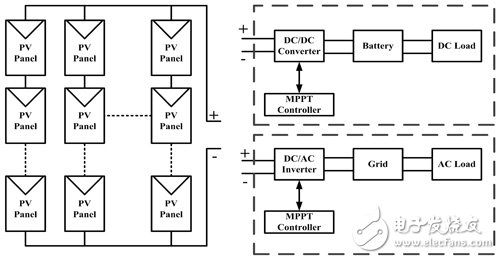

　　圖2 集中式太陽能發電系統

　　為解決集中式太陽能發電系統的缺失，在后來的研究中有學者開始提出分散式太陽能系統（Distributed Photovoltaic System）的架構（圖3），即在每一片太陽模組輸出端各自安裝一組DC-DC Converter以及MPPT控制器。如此即便太陽能模組陣列受到部分遮蔽效應的影響，陣列中各片太陽能模組也都能夠自行調變至最大功率輸出，維持整體的發電效率。

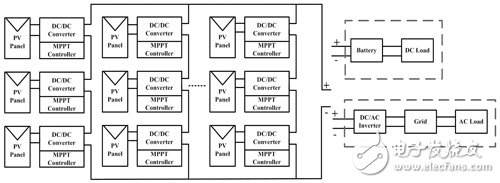

　　圖3 分散式太陽能發電系統

　　相較于一般國外大廠採取個別太陽能模組安裝獨立的MPPT控制器做法，成功大學提出的一種星狀分散式太陽能發電系統（圖4），將太陽能模組陣列分組，每組以一個中央MPPT控制器來擷取每片太陽能電池的電壓和電流資訊，再進行MPPT運算后，輸出控制訊號至每個太陽能模組，而各組的中央MPPT控制器也可以互相通訊。此種做法的好處在于以一個高效能的中央MPPT控制器來取代塬本各模組個別的MPPT控制器，而中央MPPT控制器在取得各模組的發電資訊運作MPPT的同時，除可偵測陣列中的模組故障之外，也可將發電資訊儲存并發送到網路上提供遠端監控的功能。

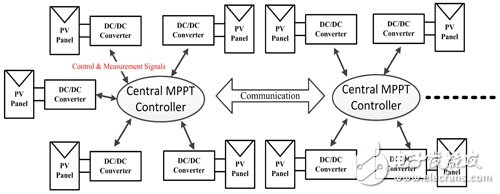

　　圖4 星狀分散式太陽能發電系統示意圖

　　在星狀太陽能分散式發電系統中所採用的MPPT演算法，為成大實驗室所發展的二次式極值法，其塬理是將太陽能特性曲線近似二次式曲線，在追蹤過程中會定義三個操作點D1、D2及D3，量測三點操作點的輸出功率P1、P2及P3，當P2大于P1和P3時，可直接利用二次式極值方程式計算出可能的最大功率點位置（圖5）。相較于傳統的擾動觀察法（Perturb and Observe， P&O），可提升MPPT的追蹤速度，且收斂之后不會在最大功率點附近振盪。

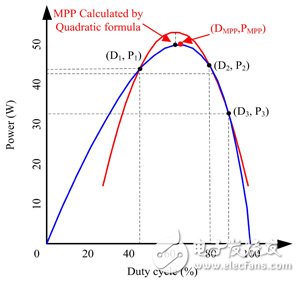

　　圖5 二次式極值MPPT演算法示意圖

　?。跕B］功率優化器電路設計面面觀［@C］ 功率優化器電路設計面面觀

　　功率優化器選擇可兼具升降壓功能的Buck-Boost Converter電路拓撲（圖6），除電路架構較為簡單之外，也可彈性應用在各種場合。電感須以耐流量為考量，以避免操作在飽和電流導致電感量下降，金屬氧化物半導體場效電晶體（MOSFET）也須考量等效內阻，以盡量降低導通損耗，額外并聯肖特基二極管（Schottky Diode）可選擇較低耐壓的MOSFET，并降低切換損耗。

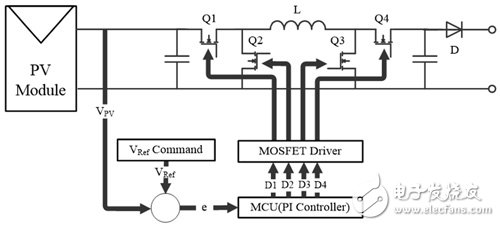

　　圖6 功率優化器的Buck-Boost Converter電路架構

　　在研發初期曾以隔離式的MOSFET驅動器來做設計，其優點是控制和量測上較為簡單，但是額外的隔離電源卻會大幅增加電路成本。故在技術成熟后，則改用內建自舉式（Bootstrap）電源電路的半橋式或是全橋式驅動IC來同時驅動高低端MOSFET，雖然在驅動上須預防MOSFET的閉鎖（Latch Up）效應，但在電路成本上較為符合市場需求。實際針對230瓦太陽能板制作的功率優化器，其在最大功率點附近可達到96%的轉換效率。

　　在分散式太陽能發電串列中，由于每個功率優化器在使用脈衝寬度調變（PWM）訊號進行電壓調變時，會相互影響個別輸出，故在功率優化器中的PI穩壓器設計的好壞舉足輕重。在實際測試之前，可在美商國家儀器（NI）Multisim這套電路模擬軟體中建立太陽能模組的SPICE（Simulation program with Integrated Circuit Emphasis）模型（圖7），及針對功率優化器的電路進行建模。相較于其他電路模擬軟體，使用Multisim的優點在于透過與LabVIEW的 Co-Simulation溝通介面，可直接在LabVIEW中模擬并測試PI穩壓器參數及MPPT演算法。圖8即為功率優化器穩壓模擬結果與實際測試結果之比較，趨勢相當接近。

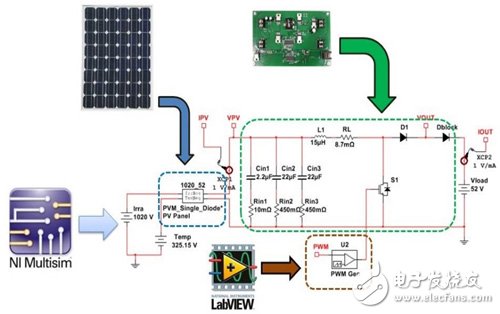

　　圖7 功率優化器在NI Multisim的電路模擬

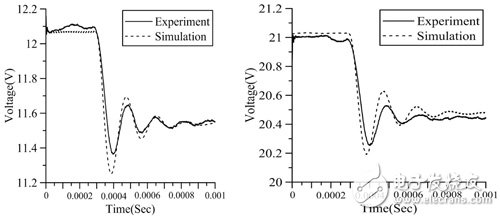

　　圖8 功率優化器穩壓模擬與實測結果對照圖

　　功率優化器助力　星狀分散式系統效能大增

　　圖9為星狀分散式太陽能電力系統架構圖，太陽能發電串列中的每片太陽能模組接各自安裝功率優化器后，再串聯輸出至逆變器。而在功率優化器中則有一顆低成本的數字訊號處理器（DSP）負責調變PWM控制訊號，并擷取輸入與輸出的電壓和電流資訊，除可進行PI穩壓器的控制之外，可再透過通用異步收發器 （UART）與中央MPPT控制器進行資料傳輸。

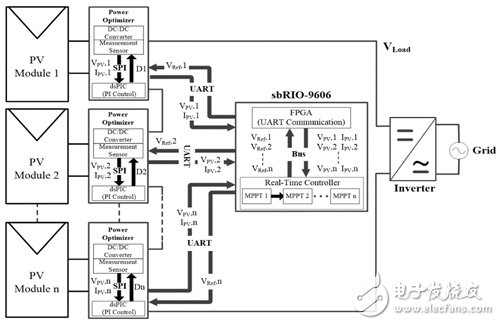

　　圖9 星狀分散式太陽能發電系統架構圖

　　中央MPPT控制器採用的是NI sbRIO-9606嵌入式控制器，其同時兼具兩種嵌入式控制核心，現場可編程閘陣列（FPGA）可平行多工處理各個功率優化器的UART通訊，而即時處理器則即時進行分散式MPPT運算，并將控制參數傳送至各個功率優化器。而透過NI sbRIO-9606的乙太網路接口，更可直接將整體系統的發電資訊發布至網路上，實現遠端監控。

　　為測試功率優化器在受到部分遮蔽的狀況下是否可發揮其功效，實驗以八片茂鑫230瓦太陽能板以星狀分散式發電架構串聯輸出，并透過逆變器轉換成交流電併入市電網路中（圖10）。實驗從早上九點開始測試，并在中午12點時于第七片太陽能模組上產生部分遮蔽使功率降低。

　　圖10 實驗測試之八片茂鑫230瓦太陽能模組

　　由圖11的實驗結來看，雖然八片太陽能模組的規格相同，但實際輸出功率還是有些許的差異，尤其當?shù)谄咂柲苣＝M受到遮蔭，而使得功率與其他模組不匹配時，功率優化器仍可維持各片的最大功率輸出，而不受到部分遮蔽效應的影響。

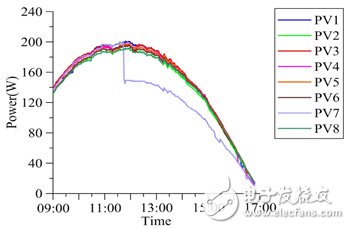

　　圖11 分散式太陽能發電整日實驗測試結果

　　消弭日照/模組不匹配桎梏　星狀分散式系統勢起

　　隨著石油價格居高不下而電價也逐漸上漲，太陽能發電則會因模組化且大量制造而降低其發電成本，達到市電平價的目標已不再是夢想。未來太陽能將以中小型發電與建筑物結合（BIPV）的應用漸漸出現在人們的生活圈當中，如家庭住宅、商業大樓、公共設施等。但是以往採取集中式太陽能發電的方式，限制太陽能板安裝彈性，須將太陽能模組皆朝向同一日照方向，以避免遮蔽效應造成無謂的功率損失。若採用新穎的分散式太陽能發電技術，即可解決因日照方向不同或模組間不匹配的損失。

　　例如成功大學低碳校園團隊，目前規畫以創新曲面太陽能停車棚造型之太陽能發電系統（圖12），使用高效率太陽能單晶硅模組，應用新穎分散式太陽能光電技術結合綠建筑設計手法，可解決太陽能模組間日照不匹配的功率損失，提高太陽能發電效率，以兼顧科技與藝術設計的平衡。此外，透過模組化系統概念，降低制造及維護成本，將所得電力供應充電站設備、夜間照明、周邊公共設施等，藉以因應城市充電站、電池交換站大量增設之迫切需求。

　　圖12 分散式太陽能節能充電站

　　借力星狀分散式系統　太陽能安裝率加速增長

　　本研究針對星狀分散式太陽能發電系統可以從太陽能系統模擬、電路設計與制作、資料擷取及MPPT控制，一直到網路監控介面，皆可以在美商國家儀器的軟硬體架構下完成一整套的開發流程，徹底地發揮LabVIEW圖形化語言的優勢。尤其是使用NI sbRIO-9642XT做為中央控制器，圖形化程式語言可節省許多嵌入式開發時間。

　　此外，藉由市電併聯的實驗，亦驗證自行開發的新式分散式太陽能發電技術，確實可解決太陽能模組因遮蔽效應、模組劣化、灰塵、落葉所造成的不匹配功率損失。此技術將有利于太陽能與環境藝術做結合，以推翻舊有對于太陽能發電的印象，以更具美感的建筑設計來推廣分散式太陽能發電技術，而目前相關的專利技術也正在申請中。未來可將此成熟之星狀分散式太陽能MPPT技術透過技術移轉，以提升太陽能的使用率和安裝率，減輕對于石油燃料與核能的依賴。

　　(本文作者趙儒民為***國立成功大學系統及船舶機電工程學系教授、柯仕鴻與陳柏龍為博士生、羅晨峰為碩士生)

?
