1 前言

　　上世紀60年代中期，美國科學家馬斯對開口蓄電池的充電過程作了大量的試驗研究，并提出了以最低出氣率為前提的，蓄電池可接受的充電曲線，如圖1所示。實驗表明，如果充電電流按這條曲線變化，就可以大大縮短充電時間，并且對電池的容量和壽命也沒有影響。原則上把這條曲線稱為最佳充電曲線。蓄電池放電后，用直流電按與放電電流相反的方向通過蓄電池，使它恢復工作能力，這個過程稱為蓄電池充電。蓄電池充電時，電池正極與電源正極相聯，電池負極與電源負極相聯，充電電源電壓必須高于電池的總電動勢。充電方式有恒電流充電和恒電壓充電兩種。

　　變電站、發電廠、通信機房需要穩定可靠的直流電源系統為蓄電池充電，向控制回路和合閘回路供電。直流電源管理電池充放電、監控開關狀態和直流系統運行狀態，以便在運行過程中確保電源和設備安全高效運行。電源監控系統已從簡單的監控功能發展到具有三遙和報警功能，具有較完備的管理和遠程監控功能的系統。電源監控系統基于導軌式安裝電力監控儀表的電源監控管理方案。該方案主要由觸摸屏、單相或三相交流信號采集單元、互感器構成，能對數據中心電源進行實時采集與顯示電壓、電流、有功功率、無功功率、功率因數、諧波和電能?！肮?jié)能減排”目前已成為衡量企業未來可持續發展的重要指標。隨著電信、銀行以及大型企業業務的擴展，龐大的數據中心所帶來的管理維護費用和不斷攀升的電費已成為企業主管的一大難題。

　　2系統硬件設計

　　2.1硬件電路設計

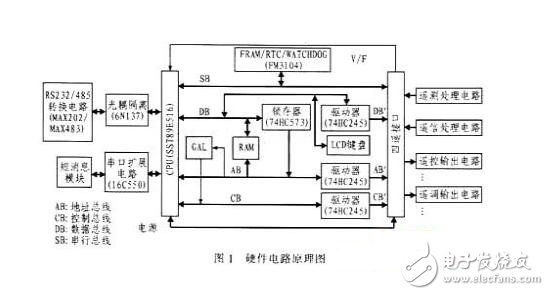

　　直流電源系統需要采集多路模擬量、數字量并要求多路空節點和0 V~4 V的可調電壓輸出，即“四遙”功能。監控單元有兩個串行口，一個用于連接智能設備，另一個用于和TC35i通信。監控單元還需要鍵盤和液晶顯示。根據以上需求，系統需在單片機最小系統的基礎上增加較多外設。采用帶雙串口的單片機減少外設數量，則增加系統成本，而且限制單片機本身的通用性。其硬件原理圖如圖1所示。

　　2.1.1單片機

　　單片機采用通用的SST89E516，是基于8051內核帶64 KB的Flash單片機，3個16-bit定時器/計數器，1個UART，36個GPIO，支持ISP;看門狗電路、時鐘電路和掉電保存電路采用FM3104.FM3104是RAMTRON公司推出的一款高性價比的集成器件，內部集成看門狗、低壓檢測、定時器、時鐘電路和鐵電存儲器。采用I2C通信。時鐘電路和鐵電存儲器分別為兩個地址，其中鐵電存儲器用于存儲系統參數，如告警號碼、遙測告警越限值等。

　　2.1.2 TC35i接口電路

　　西門子的TC35i是一個支持中文短信息的工業級GSM模塊，其頻段為雙頻GSM 900 MHz和GSM1 800 MHz，支持數據、語音、短消息和傳真。系統采用16C550擴展一個串口，以TTL電平的串行口方式和TC35i通信。

　　2.1.3顯示、鍵盤電路

　　顯示電路采用128×64液晶。液晶的接口片選由GAL16V8確定。為了簡化系統設計，鍵盤采用集成電路ZLG7290，單片機與ZLG7290的通信采用I2C通信方式。

　　2.1.4模擬信號采集電路

　　模擬信號采集電路是由整定、隔離和轉換3部分組成。不同的模擬信號整定電路部分不同，例如直流電壓采用精密電阻分壓法將0 V~400 V電壓整定為0 V~4 V;而交流電壓則采用電壓互感器整定為0 V~4 V;隔離電路采用線性光耦。

　　整定過的模擬信號經限壓處理，一并輸入多路開關。然后經過壓頻轉換（V/F）后輸入CPU處理。V/F轉換采用集成電路AD654.AD654是美國模擬器件公司的一款低成本、8引腳封裝的電壓頻率（V/F）轉換器，其單電源電壓為4.5 V~36 V;雙電源電壓為5 V~18 V;輸出頻率范圍為0 kHz~500 kHz;線性誤差為0.06%（250 kHz時）；輸入阻抗為250 MΩ；其輸入電壓范圍為單電源為0 V~Vs-4 V，雙電源為-Vs~Vs-4 V.

　　2.1.5數字信號采集電路

　　數字信號指幅度的取值是離散的，幅值表示被限制在有限個數值之內。二進制碼就是一種數字信號。二進制碼受噪聲的影響小，易于有數字電路進行處理，所以得到了廣泛的應用。數字信號采用TLP521隔離后送至總線驅動器74HC244.GAL16V8產生74HC244片選，單片機每隔10 ms查詢采集數字信號，并加入去抖動處理。

　　2.1.6空接點輸出電路

　　空接點用于實現直流模塊的開關機以及其他設備的控制。采用5 V繼電器輸出空接點信號。5 V繼電器控制也由總線控制。數據口經74HC273和MC1413驅動后控制繼電器。GAL16V8產生74HC273片選，可擴展多個空接點。

　　2.1.7模擬電壓給定

　　模擬信號給定采用數字DS1845電位器分壓實現。數字電位器將2.5 V基準電壓分壓后疊加總限流電壓信號，放大輸出作為直流模塊調節電壓的基準。

　　2.2電路可靠性設計

　　2.2.1屏蔽，隔離和吸收

　　本系統設計的通信線路均采用屏蔽雙絞線屏蔽外界干擾，并進行光電隔離。并將各范圍內的模擬量輸人信號統一轉換為0 V~4 V的電壓信號送至A/D轉換器，為了提高系統抗干擾能力，采用差動放大器和隔離放大器。

　　2.2.2接地
