特瑞仕半導體研發出線圈一體型“micro DC/DC”轉換器擴充升壓型產品陣容

特瑞仕半導體（TOREX SEMICONDUCTOR LTD. 日本東京、 6616：東京證券交易所東證第二部）研發了線圈與控制IC一體化的升壓型“micro DC/DC”轉換器XCL102/XCL103系列。

此次研發的XCL102/XCL103系列是一種將線圈與控制IC一體化的超小型（外形尺寸∶2.5mm x 2.0mm x h1.0mm）升壓微型DC/DC轉換器，只需在外部零件中增加陶瓷電容就能組成電源電路，因此將為節省基板面積的空間和縮短研發工期做出貢獻。此外，因內置線圈，所以基板設計變得容易，可將輻射噪聲和電路的工作故障控制在最小限度。

輸入電壓范圍為0.65V（工作保持電壓）～6.0V，輸出電壓范圍為2.2V～5.5V（精度±2.0%），可以0.1V步進進行設置。開關（工作）頻率為3.0MHz，控制方式可從PWM控制（XCL102）或PWM/PFM轉換（自動切換工作模式）控制（XCL103）中選擇。

XCL102/XCL103系列與以往產品的升壓微型DC/DC轉換器XCL101（輸出電流為150mA，VIN=3.6V、VOUT=5.0V時）相比，在相同條件下輸出電流為500mA，可支持更大電流的應用程序。

此外，以往產品僅支持PFM控制，采用PWM控制型（XCL102）與PFM/PWM轉換（自動切換工作模式）控制型（XCL103）作為控制方法，可支持廣泛的應用程序。

特瑞仕的微型DC/DC轉換器的重大特性之一就是，通過降低輻射噪聲，也最適于易受噪聲影響的無線設備等應用程序。工作開始電壓為0.9V，工作保持電壓為0.65V，您也可用于以單節電池驅動的應用程序。

作為其他功能，還內置了軟啟動、負載切斷、CL自動放電、旁路開關功能。保護電路內置了過流限制、積分閉鎖、輸出短路保護。

此次研發的產品通過加入產品陣容，可進一步根據用途進行選擇。

特瑞仕今后也將根據市場需求努力擴大“微型DC/DC”的XCL系列。

【XCL102/XCL103系列的特點】

?因是超小型線圈一體型微型DC/DC轉換器，所以可節省基板設計的空間

?因輸入電流為0.8A，輸出電流為500mA，也可支持大電流應用程序

?最適于以堿性或鎳氫電池驅動的設備、無線設備、音響設備

?可實現降低無需輻射噪聲

▲XCL102/XCL103系列 CL-2025-02 （2.5 ×2.0， h=1.0mm）

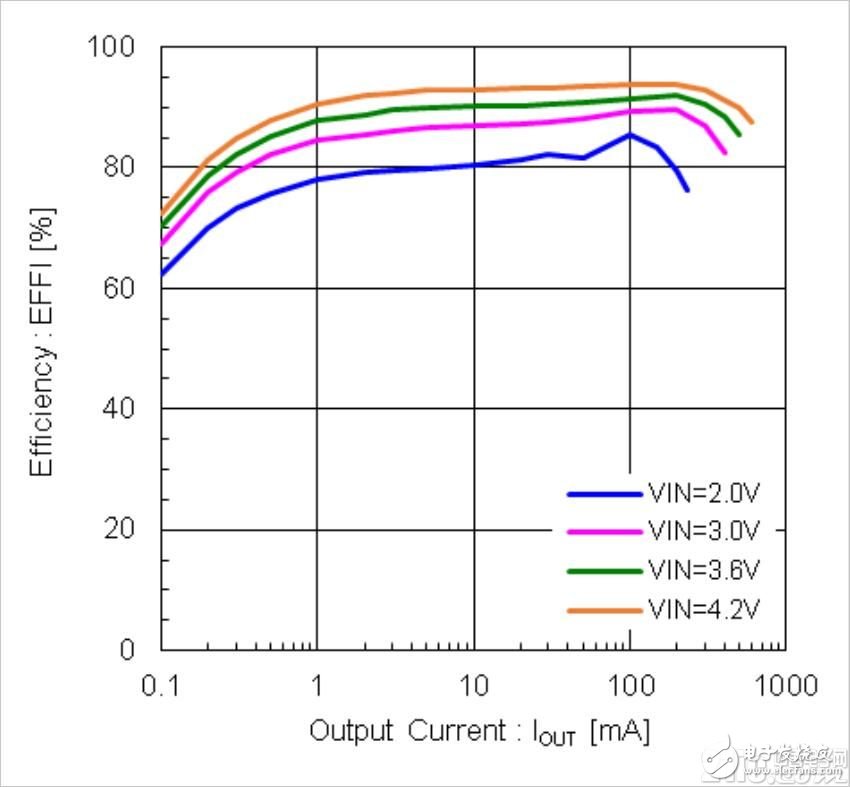

▲XCL102/XCL103系列 Efficiency vs. Output Current
