電力系統是全世界人們的命脈所在，而每個國家為此投入的人力、物力、財力都是巨大的，電也是家庭不可或缺的，是各項工業開發不可或缺的，然而全國每年都有很多人是死于電力系統下，令人痛惜，而我們所要做的就是更好的完善電力系統的安全性，今天說要說的知識可能是每個電工都需要具備的，看似簡單而又責任重大的一項電工知識—接零和接地。

　　如何做接地

　　般來講，接地線埋入地下深度不應小于2m。在特殊場所安裝接地極時，如果深度達不到2m時應在接地極周圍放置食鹽8kg、木碳約30kg并加入水，用以降低接地電阻。如果用2根及2根以上的接地極時，各極之間的嗬氬揮π∮？.5m，以減少大地的流散電阻。在有強烈腐蝕性的土壤中，應使用鍍銅或鍍鋅的接地極。同時接地極不得埋設在垃圾層及灰渣層區，敷設在地中的接地極不應涂漆，以免接地電阻過大。

　　方案一：打地樁

　　1、在機房附近把4根或更多2.5m的角鋼（45mm*45mm）沿直線打入地下離地面80cm處、每根角鋼相距2m。

　　2、用扁鋼（30mm*3mm）將4根角鋼串聯焊接在一起。

　　3、用鍍鋅扁鋼（30mm*3mm）焊接有角鋼的任意角作為地線引線引上墻面2m處。

　　4、電阻測試儀測量地網阻值小于等于4Ω，否則，加樁或用田字格加以解決。

　　5、用25mm平方的銅芯線與地網引線通過銅線鼻接牢引入室內。

　　6、接入信號避雷器地線和靜電地線。

　　方案二：埋紫銅板

　　1、機房附近挖250cm*150cm*300cm的深坑，坑底灑一些氯化鈉，埋入紫銅板（1500mm*600mm*3mm）?？由钜砸娝疄闇?zhǔn)，但至少大于200cm。

　　2、把扁鋼（30mm*3mm）和紫銅板用銅焊錫焊接在一起，引出地面作引線。

　　3、把鍍鋅扁鋼和扁鋼引線焊接在一起，引出墻面2m處。

　　4、測試儀測量地網阻值小于等于4歐姆。

　　5、用25mm平方的銅芯線與地網引線通過銅線鼻接牢引入室內。

　　6、接入信號避雷器地線和靜電地線。

　　接地工作原理

　　在中性點不接地系統中，保護接地的設備漏電時，漏電電壓通過線路對地電空形成回路，減少了漏電設備外殼的電壓，由于人體接地電阻遠大于保護接地電阻，流經人體電流大大降低，減少了觸電的危險性。在中性點直接接地系統中，保護接地的設備漏電時，實質上是單相接地，漏電電流經保護接地體與大地、變壓器中性接地形成回路，由于人體接地電阻遠大于保護接地電阻，流經人體電流大大降低，同時單相短路電流加速于保護動作切斷電流。

　　接地注意事項

　　在安裝或拆除接地線時應注意以下幾點：

　?。保诎惭b接地線時，先驗明線路上確無電后，在監護人監護下，由技術熟練的值班工或電工進行操作。

　　２．裝設接地線必須有兩人進行。若為單人值班，只允許使用接地刀閘接地，或使用絕緣棒合接地刀閘。

　?。常惭b接地線時，必須先接好接地端，后接導體端，并且必須接觸良好，不準纏繞。拆除接地線時，與此相反。安裝或拆除接地線時，均應使用絕緣棒和戴絕緣手套。

　　４．同桿架設的多層電力線路安裝接地線時，應先掛低壓，后掛高壓；先掛“地”，后掛“火”；先掛下層，后掛上層。拆除接地線時，與此程序相反。安裝或拆除接地線時，應使用絕緣拉桿，人體不準碰觸接地線。

　　５．在帶有電容的設備上安裝接地線時，應事先對設備進行放電。

　?。叮拥鼐€截面應符合短路電流的要求，不得小于２５平方毫米的多股裸銅軟導線，并采用專用的線夾固定在導體上，禁止用纏繞方式進行接地或短路。接地線與檢修部分之間不應連有熔斷器或開關。　　導體接地還會有電荷嗎

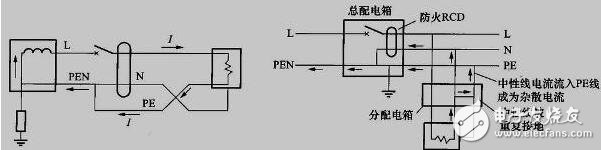

　　如何接零及工作原理

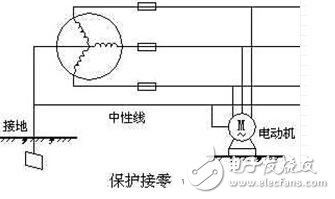

　　在電壓低于1000伏的接零電網中，若電工設備因絕緣損壞或意外情況而使金屬外殼帶電時，形成相線對中性線的單相短路，則線路上的保護裝置（自動開關或熔斷器）迅速動作，切斷電源，從而使設備的金屬部分不至于長時間存在危險的電壓，這就保證了人身安全。

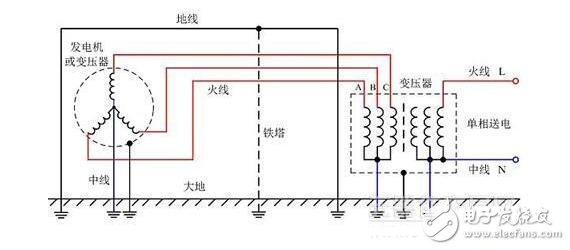

　　多相制交流電力系統中，把星形連接的繞組的中性點直接接地，使其與大地等電位，即為零電位。由接地的中性點引出的導線稱為零線。在同一電源供電的電工設備上，不允許一部分設備采用保護接零，另一部分設備采用保護接地。因?yàn)楫?dāng)保護接地的設備外殼帶電時 ，若其接地電阻r′D較大，故障電流ID不足以使保護裝置動作，則因工作電阻rD的存在，使中性線上一直存在電壓U0=IDrD，此時 ，保護接零設備的外殼上長時間存在危險的電壓U0，危及人身安全。

　　保護接零就是將設備在正常情況下不帶電的金屬部分，用導線與系統進行直接相連的方式。采取保護接零方式，保證人身安全，防止發生觸電事故。

　　接地和接零的區別

　　接零 是指用電設備外殼金屬不帶電部分與三相電源的中性線相接稱之為中性接零。接地如果電器設備采取了保護接地措施，這時通過人體的電流僅是全部接地電流的一部分，由于接地電阻與人體電阻是并聯的，接地電阻越小，流經人體的電流也越小，如果限制接地電阻在適當?shù)姆秶鷥?nèi)，就能保障人身安全。所以在這種中性點不接地（絕緣）系統中，凡因絕緣損壞而可能呈現對地電壓的金屬部分（正常時是不帶電的）均應接地。這就是保護接地。 所謂保護接零，就是把電氣設備在正常情況下不帶電的金屬部分與電網的零線緊密連接，有效地起到保護人身和設備安全的作用。在變壓器中性點直接接地的三相四線制系統中，通常采用保護接零作為安全措施，在這種情況下，如果有一相帶電部分碰連設備外殼，則通過設備外殼形成相線對零線的單相短路。短路電流總是超出正常工作電流的許多倍，能使線路上的保護裝置迅速動作，從而使故障部分脫離電源，保障安全。在380/220V三相四線制中性點直接接地的電網中，不論環境如何，凡因絕緣損壞而可能呈現對地電壓的金屬部分，均應接零。 是指用電設備外殼金屬不帶點部分與大地用導線連接起來就稱之為接地，也稱之為重復接零。

　　知識小課堂：接地故障怎么辦？

　　接地故障及其主要特征有如下幾種：（1）當發生一相（如A相）不完全接地時，即通過高電阻或電弧接地，這時故障相的電壓降低，非故障相的電壓升高，它們大于相電壓，但達不到線電壓。電壓互感器開口三角處的電壓達到整定值，電壓繼電器動作，發出接地信號。

　?。?）如果發生A相完全接地，則故障相的電壓降到零，非故障相的電壓升高到線電壓。此時電壓互感器開口三角處出現100V電壓，電壓繼電器動作，發出接地信號。

　?。?）電壓互感器高壓側出現一相（A相）斷線或熔斷件熔斷，此時故障相的指示不為零，這是由于此相電壓表在二次回路中經互感器線圈和其他兩相電壓表形成串聯回路，出現比較小的電壓指示，但不是該相實際電壓，非故障相仍為相電壓?；ジ衅鏖_口三角處會出現35V左右電壓值，并啟動繼電器，發出接地信號。

　?。?）由于系統中存在容性和感性參數的元件，特別是帶有鐵芯的鐵磁電感元件，在參數組合不匹配時會引起鐵磁諧振，并且繼電器動作，發出接地信號。

　?。?）空載母線虛假接地現象。在母線空載運行時，也可能會出現三相電壓不平衡，并且發出接地信號。但當送上一條線路后接地現象會自行消失

　　電弧接地故障

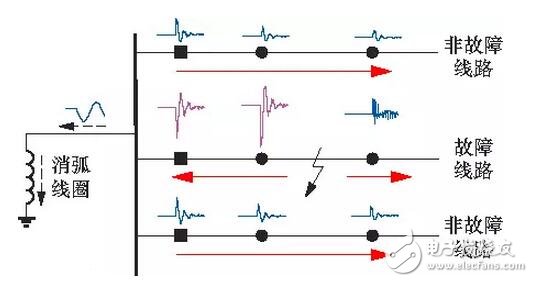

　　（1）相電壓突然降低而引起的放電電容電流，此電流通過母線流向故障點，放電電流衰減很快，其振蕩頻率高達幾十千赫甚至幾百千赫，振蕩頻率主要決定于電網線路的參數、故障點的位置以及過渡電阻的數值。

　?。?）由非故障相電壓突然升高而引起的充電電容電流，它要通過變壓器線圈而形成回路。由于整個流通回路的電感較大，因此，充電電流衰減較慢，振蕩頻率也較低。由于放電電流頻率高、衰減速度快．對于接地選線的作用不大；而充電電流幅值大、頻率較低、衰減速度慢，有利于測量，在接地選線中起主要作用。

　　（3）暫態分量的特征基本不受中性點接地方式的影響，各線路零序電流以高頻衰減的暫態分量為主，暫態分量可達工頻穩態分量的幾倍、幾十倍甚至上百倍。

　?。?）電弧接地時暫態分量的頻率與電網結構、變壓器參數、故障地點等多種因素有關，其值為一不確定值。但故障線路與非故障線路的零序暫態電流在頻率、衰減速度等特性相同。無論在何種接地方式下非故障線路零序暫態電流的大小與本線路對地電容的大小呈正比，而故障線路零序暫態電流等于所有非故障線路零序暫態電流之和，且方向相反。這與中性點不接地系統中零序穩態電流特性相同。

　　（5）當接地電阻較小時暫態分量遠大于穩態分量。但零序暫態電流的大小隨電弧電阻的增大呈指數規律遞減，同時零序暫態電流的衰減速度隨電弧電阻的增大而極速增快。

　　單相接地故障

　　①發生單相接地故障后，值班人員應馬上復歸音響，作好記錄，迅速報告當值調度和有關負責人員，并按當值調度員的命令尋找接地故障，但具體查找方法由現場值班員自己選擇。

　?、谠敿?xì)檢查所內電氣設備有無明顯的故障跡象，如果不能找出故障點，再進行線路接地的尋找。

　?、蹖⒛妇€分段運行，并列運行的變壓器分列運行，以判定單相接地區域。

　?、茉倮_母線無功補償電容器斷路器以及空載線路。對多電源線路，應采取轉移負荷，改變供電方式來尋找接地故障點。

　?、莶捎靡焕缓系姆绞竭M(jìn)行試?yán)瓕ふ夜收宵c(diǎn)，當拉開某條線路斷路器接地現象消失，便可判斷它為故障線路，并馬上匯報當值調度員聽候處理，同時對故障線路的斷路器、隔離開關、穿墻套管等設備做進一步檢查。

　?。?）處理接地故障的要求：

　?、賹ふ液吞幚韱蜗嘟拥毓收蠒r(shí)，應作好安全措施，保證人身安全。當設備發生接地時，室內不得接近故障點4m以內，室外不得接近故障點8m以內，進入上述范圍的工作人員必須穿絕緣靴，戴絕緣手套，使用專用工具。

　?、跒榱藴p小停電的范圍和負面影響，在尋找單相接地故障時，應先試?yán)€路長、分支多、歷次故障多和負荷輕以及用電性質次要的線路，然后試?yán)€路短、負荷重、分支少、用點性質重要的線路。雙電源用戶可先倒換電源再試?yán)?，專用線路應先行通知。若有關人員匯報某條線路上有故障跡象時，可先試?yán)@條線路。

　　③若電壓互感器高壓熔斷件熔斷，不得用普通熔斷件代替。必須用額定電流為0.5A裝填有石英砂的瓷管熔斷器，這種熔斷器有良好的滅弧性能和較大的斷流容量，具有限制短路電流的作用［4］ 。

　　（3）注意風險

　　為了減少單相接地故障給電網運行帶來的不良影響，不僅要求值班人員熟悉有關運行規程，了解設備的運行狀況，在實踐中不斷地總結經驗，提高處理問題的能力，還要積極改善設備的運行條件，及時消除設備缺陷，保持設備的清潔，提高設備的絕緣水平。同時，還要加強配電線路的檢修、維護管理，提高配電線路檢修人員的技術水平，縮短查找處理接地故障的時間，盡快恢復對用戶供電。
