導讀：磁共振技術可達成一（發射器）對多（接收器）的無線充電應用模式，將大幅提升實用性及便利性，因而成為標準聯盟、芯片商和系統業者新的技術布局焦點。

無線充電標準

無線充電技術具有方便、安全、空間利用率高等特點，能夠解決智能設備續航時間短以及電動汽車充電樁短缺的問題，因此是未來充電技術升級的必然方向。

過去無線充電技術有三大標準組織，分別為A4WP、WPC的Qi標準以及PMA，三大標準都有自己的優勢和短板，對于大品牌商來說，考慮到產品的兼容性，難以在自己的產品線中大規模普及某一標準產品，而在2015年A4WP和PMA的合并為AirFuel聯盟，在一定程度上緩解了標準混亂的問題。

目前無線充電市場就變成了 Qi 和 AirFuel 兩者的競爭之地。從技術的層面來說，AirFuel 似乎要比 Qi 更出色一些，因?yàn)樗某潆娋嚯x更遠，穿透性更強，同時它的充電效率也更高。

Qi標準VS Airfuel標準

目前能夠購買到支持無線充電的手機等設備多數采用的是無線充電聯盟（Wireless Power Consortium）Qi標準推出的。這一聯盟成立于2008年12月17日，是由多家獨立公司組成的合作組織，聯盟現有230多家成員企業，其中包括德州儀器、高通、LG電子、飛利浦、三星電子、三洋、ST、安森美、IDT、蘋果、海爾、VerizonWireless、Wisepower及Xentris Wireless等公司。

2015年A4WP與PMA合并為AirFuel聯盟后，由于A4WP成員多屬零件商、PMA會員多屬終端產品商或提供環境的業者（如星巴克），兩個聯盟合并后，提供環境的業者能更知道須使用哪些零件，同時也有利零件商研發更適合此環境的產品，而有助新聯盟發展。

A4WP 標準，由高通和三星等企業創立，目標是為包括可攜式電子產品和電動汽車等在內的電子產品無線充電設備建立技術標準，使用的是磁共振無線充電技術。AT&T、Google 和星巴克 3 家公司則加盟了 PMA 聯盟，這一聯盟擁有兩種技術，一種是磁共振無線充電技術，另一種是電磁感應無線充電技術。

兩者合并后，新的 AirFuel Alliance 聯盟擁有著 200多家會員企業，將共同與 Wireless Power Consortium（WPC）的 Qi 無線充電標準相競爭，而 Qi 主要應用的是電磁感應技術。

磁共振技術成無線充電應用普及關鍵

無線充電技術主要分為四種技術實現方式：磁感應、磁共振、電場耦合和微波無線傳輸技術，其中磁感應和磁共振技術是目前的主流技術。

盡管磁感應的充電效率高，卻礙于必須一對一、精準對位才能充電的限制，加上充電功率低而延長充電時間，造成用戶使用不便。

因此，為了能實現一對多無線充電、提高功率與縮短充電時間，以及擁有更彈性與自由的充電距離，磁共振無線充電技術漸成新寵，業界亦普遍看好其后續發展。

過去，WPC因較早投入研發磁感應技術，而擁有較多會員與磁感應商品，搶先占領無線充電版圖，而AirFuel則一直專注研發磁共振技術，但卻遲遲無商用產品推出，使其在無線充電市場上稍居后位。

不過，風水輪流轉，在各界紛紛看好磁共振前景下，較早研發磁共振的AirFuel，可望因技術日益成熟、有助建置無線充電環境，有機會于磁共振無線充電的競賽中拔得頭籌。

AirFuel 聯盟的磁共振無線充電標準，可以在指定的充電范圍內實現多個設備同時進行無線充電。并且對擺放設備充電的體位并沒有太高的放置要求，不需要像磁感應產品一樣只能用固定的擺放方式去進行無線充電。這種無線充電技術在安裝上可以突破桌子厚度的距離限制，能夠直接安裝在桌子下方，這樣就不需要挖洞破壞家具，極大地降低了部署的成本，使得無線充電的應用更加靈活、方便。

磁共振技術可達成一（發射器）對多（接收器）的無線充電應用模式，將大幅提升實用性及便利性，因而成為標準聯盟、芯片商和系統業者新的技術布局焦點。一向推行磁感應技術標準的WPC也受到此設計氛圍感染，推出下一代同步支持磁共振和磁感應的Qi 1.2版標準。在 WPC Qi 1.2 規范發布后，WPC聯盟也開始轉向磁共振技術，主攻智能移動設備、游戲周邊產品、穿戴式運算產品等。

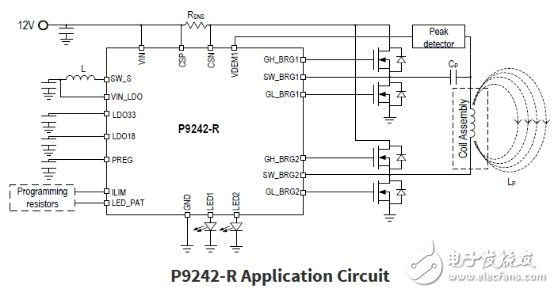

IDT公司的P9242-R是高度集成磁感應的15W無線電源發送器， 器件和WPC Qi 1.2.2兼容;包括提供高度可編程和待機功耗很低的32位ARM?Cortex?-M0處理器，輸入電壓從4.25V到21V.

P9242-R功能框圖

磁共振無線充電商用化逐漸有譜，國內廠商也不甘落后，走在前列。寧波微鵝電子科技有限公司，為“清華校友創業創新基地”的重點扶持企業。團隊致力于無線充電技術的研發，可為企業級客戶提供一站式無線充電解決方案。

公司獨立研發的Wi-Po磁共振無線充電技術，現已獲得四十多項核心專利。該技術屬于最新的第二代無線充電技術，符合國際無線充電聯盟Airfuel的標準，使用6.78Mhz的諧 振頻率，并能通過藍牙4.0實現通訊控制，同時兼有過溫、過壓、過流保護和異物檢測功能。該技術在第一代QI磁感應技術的基礎上，有效充電面積提高25倍，有效充電距離提高10倍。

Wi-Po磁共振無線充電技術可廣泛運用于電子穿戴設備、手機及配件、筆記本電腦及配件、電動汽車、醫療 設備等領域，與傳統電子產品的結合，帶來的不僅是充電方式的改變，更是讓產品的使用體驗產生根本性的變革。

無線充電技術已經悄無聲息地融入生活，2016年高交會上，柏壹科技（深圳）有限公司展示了多款自主研發的無線充電方案和智能無線產品，其中，以AirFuel標準的無線充電方案最為引人注目。

柏壹科技引領的磁共振無線充電方案使用了6.87Mhz諧振頻率，同時兼有過溫過差、過流保護和異物檢測功能?；贏irFuel核心技術研發的磁共振無線充電產品，可廣泛用于候機室、候車室、咖啡廳、連鎖酒店、便利店、酒吧等場景，無線供電距離可達10CM，充電設備可隨意在平面內進行擺放、移動，充電體驗更加自由便捷。

小結：磁共振技術相對于磁感應技術有更高的技術難度，更高的頻率導致電源管理和諧振控制變得更加困難，量產工藝也面臨挑戰，這也是目前市場上只有少數企業掌握核心技術的原因。
