三、項目設計框圖

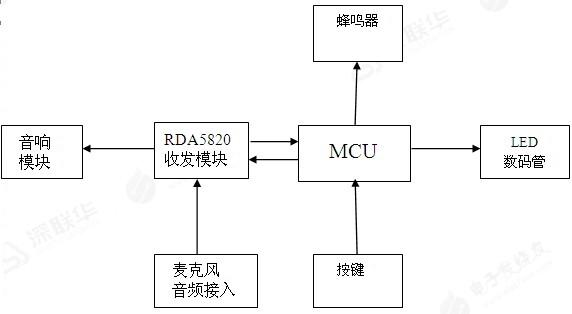

　　1、硬件設計框圖

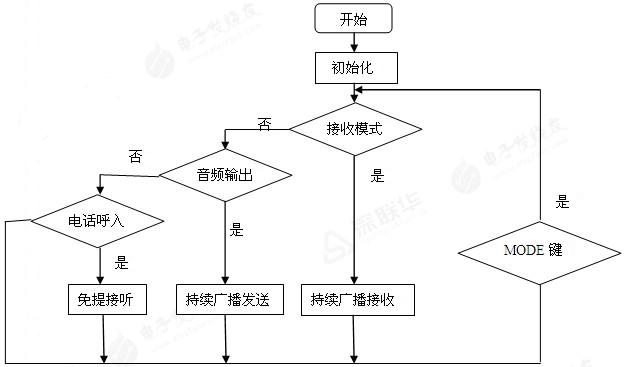

　　2、軟件設計框圖

　　四、測試結果

　　1、校園/車站無線廣播：

　　完美實現一機發送，多FM接收機接收的廣播功能，發送接收效果好，音質純凈，無任何噪音。小天線可實現空曠地最遠50M發送接收（具體見視頻）。

　　2、車載電話免提接聽器：

　　可實現電話免提接聽，來電方及使用者語音均可在車載音響中放出（具體見視頻）。

　　五、作品特色：

　　1、發送/接收音質純凈清晰，不失真。

　　2、發射頻段65~115Mhz空閑信道依個人喜好自由選擇，信道廣，不易被污染。

　　2、自帶麥克風，可通過自帶麥克講電話。

　　4、采用多形式供電。配車載供電器、220V電壓供電器和USB供電口/線。

　　5、發射功率提供-30~3dB廣范圍選擇。

　　6、工作靈敏度高、噪聲小、抗干擾能力強。

　　7、極低功耗，最大能耗為四段數碼管功耗。

　　8、包裝精美，外觀典雅。

　　9、高可靠性，不串頻。

　　六：展望：

　　1、可以完善添加大功率發射裝置，實現KM以上廣播網絡。

　　2、將發射和接收功能整合可做自帶半雙工對講機，方便廣播網絡安裝調試。

　　3、可將4位數碼管替換為L(zhǎng)CD顯示屏進一步降低功耗。

　　七、演示視頻拍攝規范

　　視頻附件地址為：

　　http://pan.baidu.com/share/link?shareid=280044442&uk=3944250426

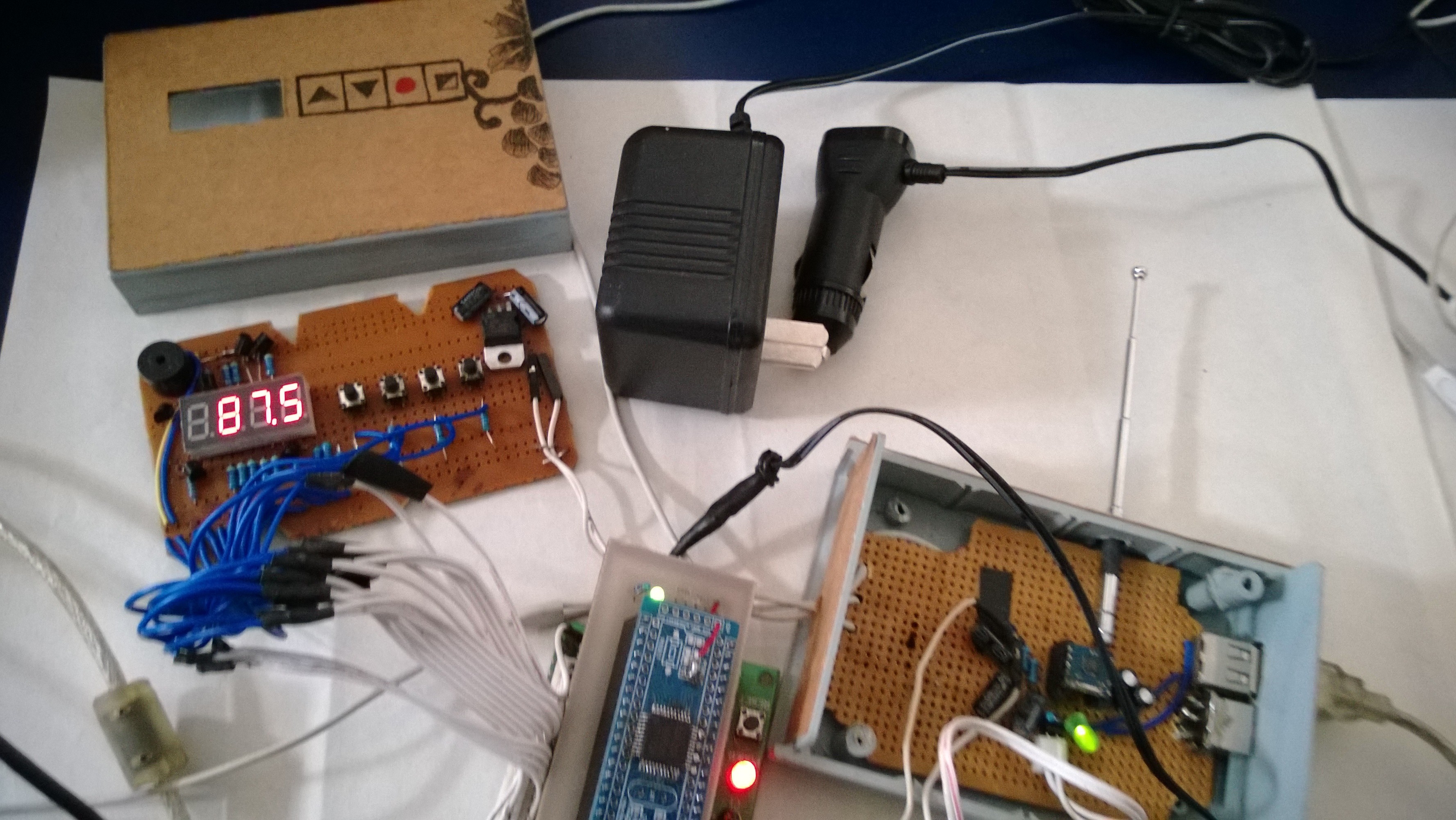

　　八、制作過程圖片展示
