引言
現有的稅控收款機不能直接受理銀行卡業務，如果要受理銀行卡業務，必須用另外的POS機進行，這使銀行POS、收款及稅控機不能資源共享，無法實現有效控稅。隨著銀行卡交易數量的不斷增加，研制生產一款同時具有金融POS、稅控、收款和商品管理功能的銀稅共享POS機將擁有巨大的市場需求。本文介紹了一款基于NetBox的金融稅控收款機的設計方案，它不僅集上述各功能于一體，還具有良好的網絡通訊功能。

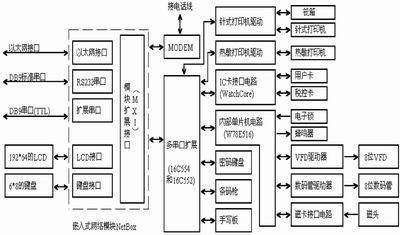

圖1  基于NetBox的金融稅控收款機的系統框圖

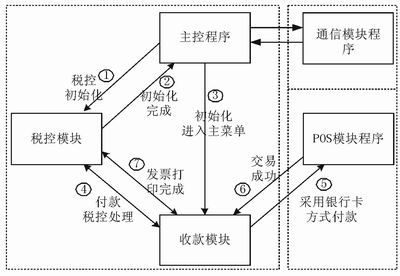

圖2  金融稅控收款機的軟件系統框圖

系統總體方案
金融稅控收款機由顯示系統、打印系統、中央主處理器(NetBox)、內部從機處理器、專用稅控接口、磁條卡閱讀接口、鍵盤、MODEM和通信接口等幾部分組成，系統框圖如圖1所示。
NetBox主要完成交易數據的計算、記錄、存儲、加密和對外設進行控制等功能，并將結果傳給顯示部件和打印機進行顯示和打印。系統用到兩臺打印機，一臺針式打印機專用于打印發票；另一臺熱敏打印機用于打印小票、銀行簽購單和統計信息等。IC卡讀卡接口電路可以將報稅的相關數據寫在IC卡上，由納稅戶交到稅務機關報稅。MODEM通過PSTN網可以與銀行系統相連傳輸金融數據，也可以與稅務系統相連進行報稅。系統預留了兩個串口和一個以太網接口，可以進行外設的擴展及與網絡互連。
嵌入式網絡模塊NetBox
嵌入式網絡模塊NetBox是基于Intel的高性能32bit嵌入式微處理器386EX的單板計算機，其軟件與其他X86微處理器保持一致。NetBox板上配置了多種通訊接口，包括以太網10BASE-T接口、標準RS232C及可擴展的RS422/RS485接口等。NetBox設有高性能Flash文件系統，用于存儲應用程序及數據，并可直接用DOC2000通用電子盤擴展存儲容量。NetBox提供對各種矩陣鍵盤、小型LCD顯示器的直接連接支持。另外，NetBox還具有完善靈活的精簡總線接口MXI，可以用該接口來擴展各種與應用相關的接口電路。
多串口擴展
NetBox對外提供的接口是MXI精簡擴展總線接口。雖然NetBox提供兩個標準的RS232串口，但是金融稅控收款機的外設(如手寫板、密碼鍵盤等)一般都是基于RS232的串行通信，而且系統還要預留兩個RS232串口，所以必須進行串口的擴展。系統采用通用的16C554和16C552進行擴展，由MXI總線接口擴展成6個通用異步通信接口和1個CENTRONICS并口。這6個通用異步通信接口經過電平轉換后，形成標準的RS232串口，可以直接連接金融稅控收款機的各種外設；而CENTRONICS并口可以接針式打印機，用以打印發票等單據信息。
調制解調器
在金融稅控收款機上“刷卡”并輸入有關業務信息(交易種類、交易金額、密碼等)，由金融稅控收款機通過Modem撥號，將加密數據發送到PSTN網上，送達銀行信用業務主機，主機進行相應處理后，向金融稅控收款機返回處理結果，從而完成一筆交易。這就要求數據傳輸具有較高的質量和較好的實時性、保密性和安全性。根據這種特殊要求，金融稅控收款機的MODEM采用Zilog公司的Z02922。這是一款集成數據泵和接口AFE的單芯片MODEM，它支持V.29快速握手，數據傳輸兼容低速的CCITT V.22bis、V.22和V.23等多種數據通信協議標準，直接支持HDLC同步傳輸協議通信。NetBox通過MXI總線接口與Z02922的并行接口通信，發送命令與讀取狀態，用擴展出的通用異步口發送和接收數據。
內部單片機電路
金融稅控收款機的電子鎖、VFD(真空熒光顯示屏)/數碼管、蜂鳴報警器和磁卡閱讀等外設不直接由NetBox的MXI精簡擴展總線接口進行控制，而是采用1片W78E516單片機作為內部從機，對上述外設加以控制和驅動。W78E516的全雙工串口能通過16C554擴展出的通用異步通信接口與NetBox進行信息交流。
IC卡接口電路
IC卡接口電路包括對稅控IC卡和用戶IC卡(金稅工程的要求)的驅動，采用WatchCore進行。WatchCore是握奇公司為了方便各種嵌入式設備與IC卡的通訊開發而推出的一款I(lǐng)C卡讀寫芯片。在本系統中，WatchCore作為IC卡的接口電路，驅動雙IC卡，通過16C554擴展出的通用異步通信接口與NetBox進行通信。
客戶顯示驅動電路
客戶顯示采用8位數碼管顯示與8位VFD顯示并存的方式，以滿足市場的不同需求。傳統的數碼管顯示采用MAX7219進行驅動，而VFD采用NEC的D16312進行驅動。這兩者都是SPI接口，由內部單片機的通用I/O口進行模擬通信。

軟件系統
NetBox利用現有PC上的BC3.1作為開發工具。金融稅控收款機的軟件運行于DOS環境下，由兩個獨立存在的可執行程序組成，分為四個大的功能模塊：商業收款模塊、銀行POS功能模塊、稅控功能模塊和通信模塊，如圖2所示。
商業收款作為系統主控制模塊，調用和管理銀行POS功能以及稅控功能。在物理上，商業收款和稅控模塊是一個應用程序，銀行POS模塊是單獨的可執行體。系統主控程序通過系統調用方式執行銀行業務功能，銀行POS應有的機具初始化功能轉由系統完成，不再從屬于銀行POS模塊。涉及交易業務的功能由系統主程序自動調用或以功能鍵中斷方式啟動。在邏輯上，主控程序常駐主存，銀行程序作為另一進程按需要駐留主存。主控程序向銀行程序傳遞參數采用文件方式，即被調程序啟動后檢查特定文件，根據文件內數據決定執行功能和參數。稅控與銀行POS之間不直接發生聯系，通過主控程序傳遞必要參數。通信模塊程序包括TCP/IP協議、對MODEM的控制與通信程序以及通用RS232串口通信程序等，這些由主控程序根據實際情況調用。

結語
基于NetBox的金融稅控收款機性能穩定，成本較低。但是，由于金融稅控收款機涉及到銀行、銀聯、商戶、稅務等各個部門，同時又與國家的“金稅”和“金卡”雙金工程有著密切的聯系，要想成功地推廣應用，除了政府主管部門的推動、產業界的動力和稅務部門的支持外，還需要社會各界的理解、納稅用戶觀念的轉變以及法律體制的完善。
