基于MSP430的莫爾斯報訓練裝置設計

莫爾斯電報自問世以來，已廣泛應用于通信領域之中。目前基于通用計算機平臺的報務終端已能夠?qū)崿F(xiàn)莫爾斯報的自動收發，但傳統的人工拍發和收?qǐng)?bào)方式以其便攜性和頑存性仍然無法被完全替代。針對以往報，務人員的莫爾斯報訓練裝置存在著依賴電腦使用不便，用鍵盤模擬手電鍵缺乏真實感，算法適應性差，識別率低等問題，采用以TI公司的MSP430低功耗16位單片機為核心，設計了一種莫爾斯報訓練裝置，具有單獨使用和連接電腦兩種方式，使用標準報務手電鍵和耳機，能夠完成發報和收?qǐng)?bào)兩種訓練，提高了模擬訓練的真實性和訓練水平。

1 整體設計方案

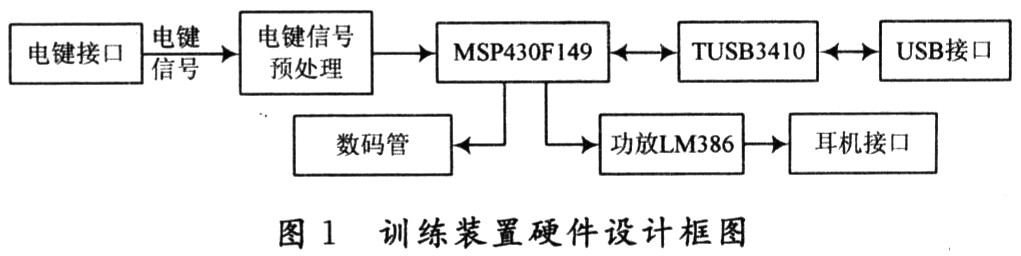

??? 莫爾斯碼的原理是以長短信號及間隔的不同組合代表數字、字母等字符。訓練器以MSP430單片機為核心處理攜帶此信息的電鍵信號，如圖1所示。

??? 訓練器設計了兩種訓練方式：發報訓練和收?qǐng)?bào)訓練。
l．1 發報訓練
??? 發報訓練是指報務人員根據指示的一組報文拍發，手電鍵敲擊的信號由訓練器采集、處理并識別出莫爾斯碼，在數碼管上顯示或通過TUSB3410芯片提供的USB接口傳至電腦上位機軟件。

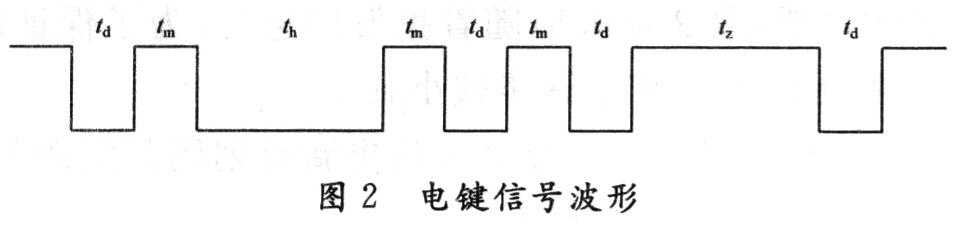

??? 在發報訓練時，分別使用高、低電平表示間隔和點劃。這樣拍發出的電鍵信號實際上就是一組時長不等的高、低電平組合，如圖2所示。

??? 圖2中td，th，tm，tz分別表示點碼、劃碼、碼間隔、字間隔信號的時長。
??? 用單片機的I／O口對整形后的電鍵信號進行不間斷采樣，根據高、低電平持續時間，通過識別算法解析出碼符號。同時，在電鍵信號的控制下給出頻率為500 Hz的方波作為發報監聽音送往耳機。
1．2 收?qǐng)?bào)訓練
??? 收?qǐng)?bào)訓練是指訓練器在電腦的控制下發出莫爾斯碼對應的電鍵音，報務人員通過耳機或喇叭監聽并同時記錄報文。
??? 在收?qǐng)?bào)訓練時，將TUSB3410傳來的報碼實時翻譯為點、劃和間隔碼，并在此信號的控制下發出500 Hz單音。

2 電鍵信號預處理電路

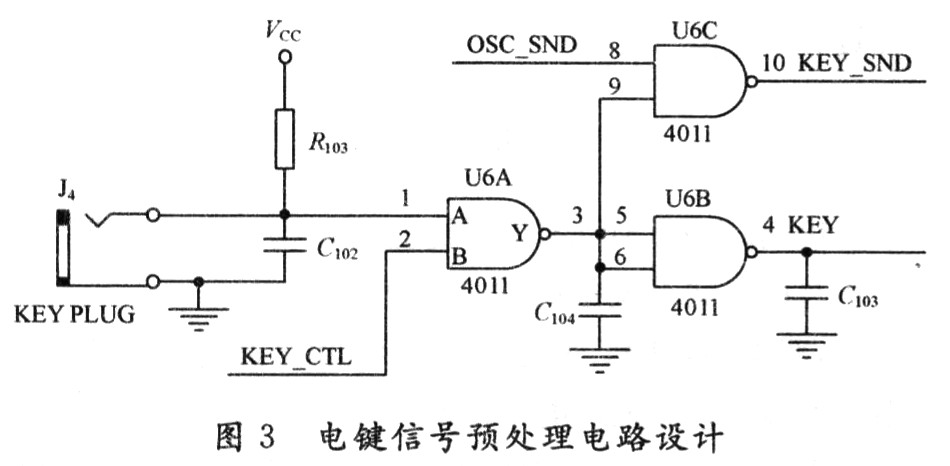

??? 電鍵信號的預處理電路如圖3所示。

??? 設計中，用一個上拉電阻將電鍵開關跳線J4的一腳拉至高電平，另一腳接地。這樣，在發報訓練中，當電鍵抬起時，輸出高電平，表示間隔信號；當電鍵被按下時，輸出低電平，表示點劃信號。為了消除高低電平交替過程中可能出現的毛刺，消除抖動，用CD4011芯片中的兩級與非門(U6A和U6B)對此信號進行整形處理，此時來自MSP430 P3．1腳的KEY_CTL控制信號為應高電平。在4腳輸出的信號連接到MSP430的P3．0腳，利用定時器A進行周期為1 ms的查詢，以獲取各信號的時長，再通過譯碼算法譯出字符。電鍵信號的拍發過程中還需要提供電鍵音反饋給操作者。同樣利用定時器在每次查詢的同時對P3．2腳取反，能夠得到500 Hz的方波，提供給CD4011的8腳。利用經過U6A一次取反后的電鍵信號(3腳)作為輸出使能，控制與非門U6C的開啟和關閉，保證只有在按下電鍵開關時才輸出電鍵音。電鍵音通過LM386芯片放大后，由耳機或喇叭輸出。
??? 收?qǐng)?bào)訓練時，電鍵是一直抬起的，而KEY_CTL信號受MSP430的控制。當MSP430解析出點劃或間隔信號時，使KEY_CTL相應的拉低或拉高，從而使KEY_SND電鍵音同步輸出或斷開。

3 碼識別算法的設計
3．1 算法難點分析
??? 莫爾斯碼中，點碼時長td、劃碼時長th之比一般為1：3，碼間隔tm、字間隔tz、詞間隔tc之比通常為1：3：5。人工拍發的摩爾斯碼信號，由于報務人員熟練程度和使用習慣的不同，碼速和各信號實際時長都相差很大，比例也不可能非常標準，在拍發過程中還會不斷變化，因此，算法對信號時長閾值的選取要因人而異，在運行中自動調整適應。以往的算法要么采取固定時長閾值的方法，犧牲了適應性，如絕對比較法；要么采取固定修正因子的方法犧牲了初期的識別率，如岡瑟算法，難以取得識別速度、識別準確度和適應性之間的平衡。
3．2 判定閾值基準值的選取
??? 電鍵剛開始拍發時程序不知曉報務人員的情況，因此必須選取合適的判定閾值基準值，以保證此時識別的準確性。按照一般的拍發速度和規定，選擇點碼時長基準值td=50 ms，劃碼時長基準值th=3td=150 ms，點劃碼的判定閾值Tdh=(td+th)／2=2td=100 ms，碼間隔時長基準值tm=50 ms，字間隔時長基準值tz=3tm=150 ms，碼、字間隔的判定閾值Tmz=(tm+tz)／2=2tm=100 ms。
3．3 碼識別方法

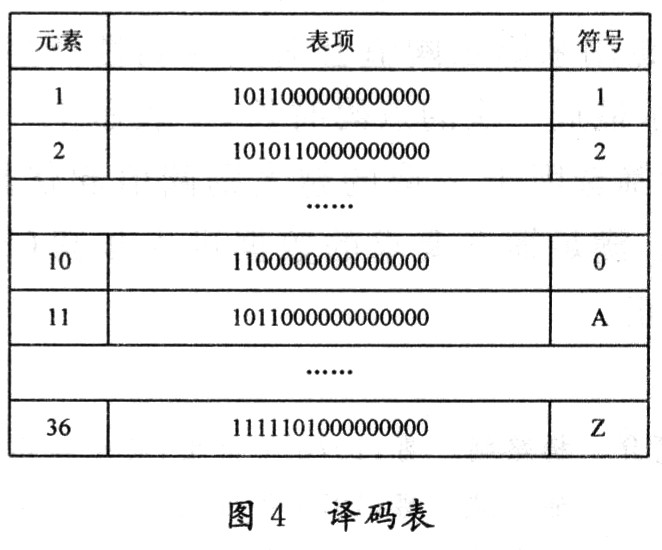

??? 莫爾斯碼中的字符由一系列點、劃信號的組合惟一表示。算法中采用改進的查表法來進行莫爾斯碼的譯碼。設計一個定長表，將莫爾斯碼放入表項值中。由于莫爾斯碼中長碼、短碼的長度不一，為了方便比較為每項預留16 b，用10表示點碼，用11表示劃碼，剩余用OO補齊，如圖4所示。

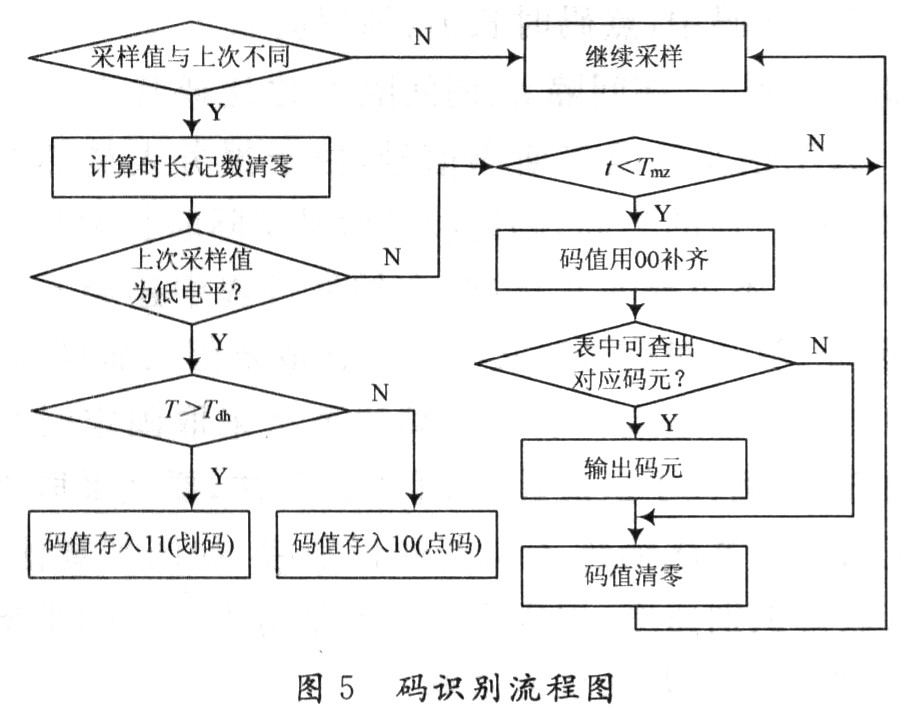

??? 算法采取等距離判定法區分點碼與劃碼、碼間隔與字間隔，即取點、劃碼時長的平均值作為它們之間的判定閾值，取碼、字間隔時長的平均值作為其判定閾值。識別的完整流程如圖5所示。

??? 采樣電平翻轉時，記錄上一個狀態的持續時間t。對于碼信號，當t>Tdh時，表示解出劃碼，在碼值中存入11，反之則存入10；對于間隔信號，當t>Tmz時，代表解出字間隔，將碼值用00補足16 b后進行順序法查表，查出的位置值經過換算就能得到對應的莫爾斯碼符號。
3．4 判定閾值的修正方法

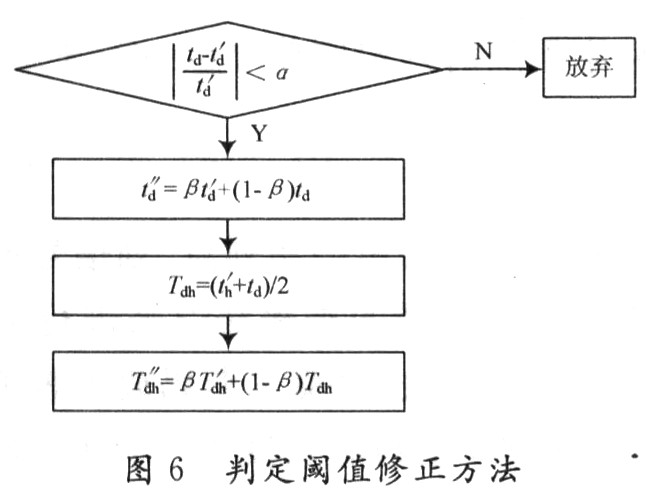

??? 為了實時跟蹤報務人員的擊鍵狀態，算法需要根據最新的輸入碼時長不斷對判定閾值做出修正，采用加權平均的方法可以實現判定閾值的平滑變化。最近一次判定為點碼的修正流程如圖6所示。其他時長的修正方法與此類似。

??? (1)判斷最近一次點碼時長是否符合篩選要求。因?yàn)榇a文中總有一些出錯的或時長相差較大的，如果將這些時長也用來修正閾值會對其準確性產生較大的影響。t′d表示最近一次的點碼時長，t′d表示上一次的點碼時長，a為篩選因子。a取的越大則閾值起伏越大，此處取為O．5。滿足篩選要求的數據進入步驟(2)，否則放棄本次修正。
??? (2)對點碼時長求加權平均。t′d表示修正后的點碼時長，β為修正因子。β越接近于1，對閾值的平滑作用越強，但跟蹤能力越差。開始階段為了迅速適應報務人員的習慣，取β為0．5，隨著拍發的進行，為了保證閾值的平穩變化，將β盧逐步減小到0．2。?
??? (3)根據最近一次點碼時長更新點劃碼判定閾值。其中t′d表示上次的劃碼時長。
??? (4)對點劃判定閾值做平滑修正。T"db表示點劃碼判定閾值的最新值，t′dh表示上一次的點劃碼判定閾值。

4 結 語
??? 采用上述設計的莫爾斯報裝置可在不接駁電腦的情況下使用，識別結果直接在LED上滾動顯示，也可連接電腦，在上位機軟件中進行成績?cè)u(píng)定，使用方便靈活。經過改進的算法識別速度快，錯碼率低，在算法跟蹤速度和識別準確度間取得了良好的平衡。該裝置經報務人員大規模使用，60～140碼／分條件下誤識別率小于10-5，效果良好。
