3.1獲取序列號(64位ROM代碼)
　　操作單總線數字溫度傳感器必須嚴格按規定的協議操作，即應按以下順序操作：初始化、ROM操作命令、暫存存儲器操作命令、數據傳輸。在ROM操作命令中，有兩條命令專門用于獲取傳感器序列號：讀ROM命令(33H)和搜索ROM命令(F0H)。讀ROM命令只能在總線上僅有一個傳感器的情況下使用。搜索ROM命令則允許總線主機使用一種“消去”處理方法來識別總線上所有的傳感器序列號。為了建立64位ROM代碼和測量位置點傳感器之間的關系，我們選用讀ROM命令(33H)。DS18B20的64位ROM代碼結構如圖2所示：

?

　　
　　

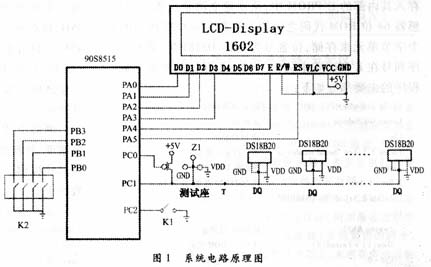

　　如果某一傳感器損壞，只需按上述連接方法，撥動開關K2輸入損壞傳感器的位置編號，將新的DS18B20插入Z1插座重新測試，單片機自動根據讀取的編號值將測得的ROM代碼取代E2PROM中相同位置編號處的原ROM代碼即可。
3.2多點溫度的巡回測量
　　開關K1打開，將T斷開處接上。由于已經在上面獲取了多個DS18B20的ROM代碼并在AVR單片機內部的E2PROM中建立了測量位置點和傳感器64位ROM代碼之間的關系表，因此對多個溫度的巡回測量的步驟如下：
　　(1)發跳過ROM命令CCH。
　　(2)發啟動所有在線的DS18B20進行溫度轉換命令44H。
　　(3)延遲1s。
　　(4)發匹配ROM命令55H。
　　(5)按照E2PROM中建立的關系表的順序取出64位ROM代碼發送到單總線。
　　(6)發讀溫度值命令BEH，讀取溫度值。
　　(7)進行CRC校驗和數據處理后送LCD顯示器顯示。
　　(8)重復第4步到第7步，直到所有的DS18B20測量處理完。
　　(9)再重復第1步到第8步，進行下一輪的巡回測量。
　　如果只對某一個DS18B20進行溫度測量，只要將第1步的跳過ROM命令CCH，改為匹配ROM命令55H，將撥動開關撥到和要測量的DS18B20的編號相對應的數值上，單片機90S8515讀取撥動開關的數值(編號)n，到E?2PROM建立的關系表中從(n-1)×8開始的單元取出ROM代碼發送到總線，去掉第8步，其余和上面步驟相似即可。
　　測試中，DS18B20選擇芯片出廠時默認的12位轉換精度，轉換的結果用16位符號擴展的二進制補碼讀數形式提供。關于DS18B20可參考DALLAS公司的數據手冊。

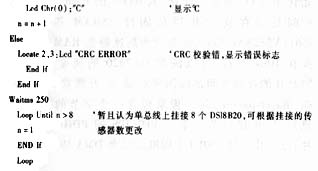

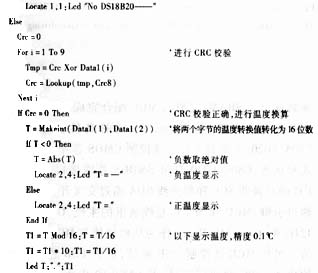

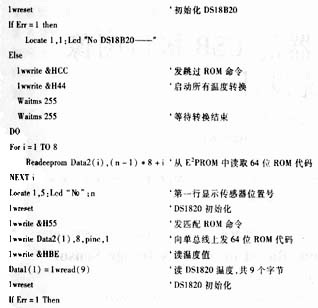

　　多點溫度巡回測量的主要程序如下：
　　
　　
　　
　　

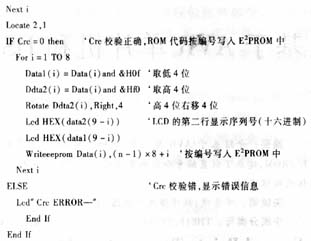

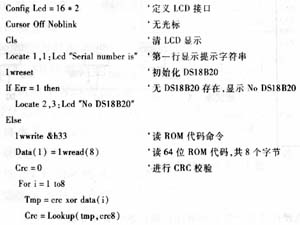

　　上述兩個程序可以編寫為兩個子程序，主程序在初始化工作完成后，讀開關K1的狀態，如為打開狀態調用溫度巡回測量部分的子程序；如為閉合狀態調用獲取ROM代碼子程序。

4.1設置報警限值
　　DS18B20設有溫度高低限報警功能。DSl8B20的存儲器由兩部分組成：一個是9字節的靜態RAM，其中第0和第1字節用于存儲16位的溫度轉換值，第2(高溫限TH)和第3字節(低溫限TL)作為溫度報警限值或通用存儲器單元供用戶使用；另一個是非易失性的E2PROM。當靜態RAM作為溫度報警限值使用時，可以在系統安裝和工作前，用寫RAM命令4EH將高溫限TH和低溫限TL寫入第2和第3字節單元。由于靜態RAM掉電后信息即丟失，因此需要再通過拷貝RAM命令48H將第2和第3字節單元的溫度報警限值拷貝到E2PROM中。主程序只要在初始化部分使用重調E2PROM命令B8H，就可以將E?2PROM中的溫度報警限值重新拷貝到靜態RAM中。
4.2報警處理
　　系統正常工作時，在啟動所有的DS18B20作溫度轉換后，可以使用報警搜索命令ECH，發現溫度值高于TH或低于TL的數值時，則讀取報警的DS18B20的ROM代碼，通過查AVR單片機內部E2PROM中測量位置點和傳感器64位ROM代碼之間的關系表即可得到報警的DS18B20的位置編號，從而啟動語音報警或在LCD上顯示報警點的位置編號。
　　本文的設計方法，將DS18B20 ROM代碼的獲取和溫度的測量融為一體，利用單片機內部的E?2PROM建立了測量位置點和ROM代碼之間的關系表，用簡單的硬件及編程方法實現了多點溫度的測量、數字溫度傳感器的出錯指示和識別，大大有利于系統的調試和擴充，能有效降低成本，縮短開發周期。在糧庫測溫系統、冷庫測溫系統、中央空調系統、智能建筑自控系統等多點溫度測量系統中將獲得廣泛的應用。
