隨著嵌入式設備的不斷發展，其對通信也提出了越來越高的要求。FTP(File Transfer Protocol)作為internet上最早提供的服務之一，至今仍然被人們廣泛使用，F(xiàn)TP是實現文件傳輸服務的最主要的規范。當需要考慮到文件傳輸安全、傳輸質量、訪問控制等諸多因素時，F(xiàn)TP服務器就成了解決文件傳輸問題的關鍵所在。

然而，有時嵌入式系統的開發環境并不支持FTP協議(如ADSP的集成開發環境Visual DSP++)，在這種情況下，利用已有的LWIP堆棧中的一些基礎函數來構建一個FTP服務器，正是本文要詳細探討的話題。

1 文件傳輸過程

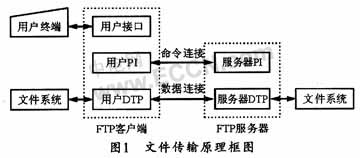

FTP協議與一般的Intemet協議不同。Intemet協議通常采用一個TCP連接來傳送信息(如HTTP協議)；而FTP協議則采用兩個TCP連接來實現文件的傳輸，其中一個用來為文件傳輸下命令，另一個則實現真正的傳輸過程。圖1所示是FTP文件傳輸?shù)脑韴D。



客戶端想要獲取存放在服務器上的文件時，應先通過一個預定義的端口號21主動與服務器建立連接，服務器收到請求后，通過3次握手，就可在進行FTP命令處理的用戶協議解釋器(PI)和服務器協議解釋器之間建立一條TCP連接。該連接始終等待用戶和服務器之間的通信，并傳輸用戶輸入的所有FTP命令和服務器的應答，即FTP傳輸中的命令連接。

當客戶通過交互式用戶界面向FTP服務器發出要下載服務器上某一文件的命令時，該命令即被送到用戶協議解釋器，并由用戶協議解釋器進行處理。FTP將在服務器端口號20上打開一個數據TCP連接。在數據連接上傳送完本次請求需傳送的文件之后，它將關閉數據連接，直到再有文件傳送請求時再重新打開。因此，在FTP中，控制連接在整個用戶會話期間一直打開著，而數據連接則是一條臨時連接，當且僅當執行文件傳輸過程時才被創建。

FTP服務器的內部結構可根據不同的需求，選擇不同的服務器模式。因?yàn)榉?wù)器模式?jīng)Q定著設計結構，而不同的設計結構又很大程度地影響著FTP服務器的性能。服務器的模式主要有循環服務器和并發服務器。

1.1?循環服務器

循環服務器只適應于最簡單的應用協議，它采用客戶輪流等待的工作方式。但它的設計、編程、調試和修改都比較簡單，在其響應時間可以滿足需求的條件下(這個時間可以在本地或全局網絡中進行測試)，可以采用循環服務器模式。

1.2? 并發服務器

如果構建一個響應需要大量的I／O操作，且各個請求所需要的處理時間差別非常大，或服務器在一臺多處理器的計算機上運行，則可引入并發性方法來縮短響應時間。大多數并發服務器使用多個進程以及多個線程。其線程可分為兩類：主服務器線程和從服務器線程。然而，在有些情況下，一些操作系統創建一個線程的開銷很大，服務器無法承擔為每個請求或每個連接都創建一個線程的重負時，可采用單線程的并發模式。

2 嵌入式FTP服務器的實現

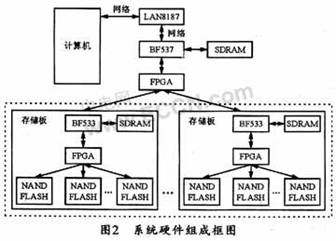

圖2所示是以ADSP-BF537為核心的嵌入式系統的硬件組成框圖。圖中，基于Blackfin處理器的ADSP--BF537具有接口豐富，性能優良，價格低廉等特點，并具有強大的多媒體數據處理能力。ADSP的集成開發環境Visual DSP++中嵌入了實時操作系統內核VDK，適合于多任務多線程的嵌入式操作。此外，ADI還提供了一個用于Blackfin系列嵌入式處理器的LwIP協議棧端口，利用它可以快速將一個獨立的嵌入式應用聯網。圖2中的BF537可通過網絡芯片LAN8187實現與上位機之間的網絡通信，同時利用自身的PPI口實現與存儲陣列的通信和管理。



由于系統中的服務器和客戶端在同一個局域網內，考慮到硬件芯片本身的特點，在文件下載時，與存儲陣列的通信只能通過同一套PPI總線，因此，較好的方式是一次只接受一個用戶的下載請求，于是可構建一個循環服務器來滿足需求。

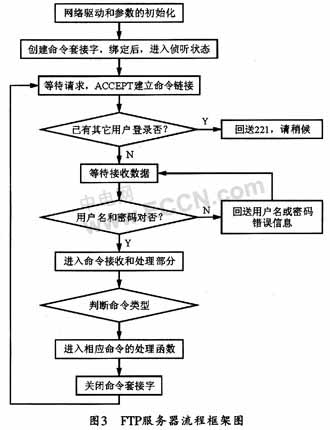

出于安全性考慮，服務器通常只接受用戶名／密碼的登錄方式。登錄時所需的用戶名和密碼存放在存儲板中。每次收到用戶請求信息后，先從存儲板處獲得已有的用戶信息并比較，若與其中任何一個相符合，則發送接受請求信息，否則，回送拒絕信息。用戶登陸成功后，服務器會響應它的各種操作。圖3所示是FTP服務器的操作流程圖。

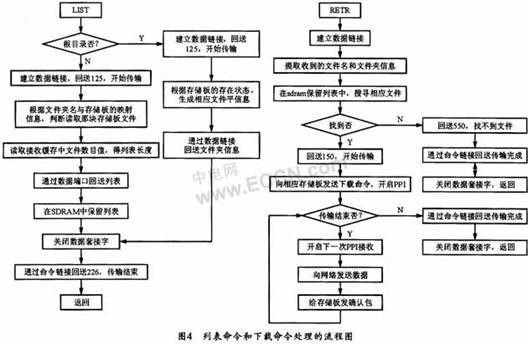

當用戶需要下載文件時，需先獲取文件列表。文件列表存放于存儲板中，可先由服務器向存儲板發送回送文件列表的請求，在得到響應后。再通過網絡回送給用戶，由用戶從中選擇所需下載文件的文件名，并發送給服務器。服務器收到文件名后，先判斷其所屬的文件夾，再由此向?qū)?yīng)存儲板發送下載該文件的命令。存儲板通過PPI向管理板回送信息(在此每包數據的大小為64KB)，管理板每緩存完十包數據后，將通過網絡回送給用戶。需要指出的是，一開始，在實際的下載過程中，有時文件會出現丟幀現象，而且跟網絡狀況有關。經過分析其原因是網絡速度與PPI傳輸相比過慢而導致接收緩存溢出，從而引起下載過程中的數據丟失。于是，可采取流控的下載方式。事實上，存儲板并不會一下將所有數據都連續地發送過來，而是每發送完十包以后，再等待控制板的確認包。控制板只有在將所有數據都通過網路發送完畢后，才給存儲板發送確認包，以等待接收下一次的十包數據。以此循環，直至下載完成。其命令處理流程圖如圖4所示。



3 結束語

在嵌入式系統中，依靠通信技術可以創造出很多十分有用的產品，本文重點介紹了一個以DSP為核心所構建的嵌入式FTP服務器的實現方法。且經實際檢驗，運行狀況良好。本方法對其它形式的嵌入式系統的FTP下載功能，也有很強的借鑒意義。
