超聲波是一種彈性機械波，其傳播時能量相對集中，衰減小，不受光線和周圍物體顏色的影響，廣泛應用于工業檢測之中。電子筆系統要精確完成筆跡形成和存儲的功能，首先是要利用超聲波檢測出各個采樣時刻筆觸所在位置。為此，需要一個超聲波發生器安裝于筆觸位置，兩個超聲波傳感器固定在一個主設備上。它們的幾何位置關系可以由圖1表示，其中R(L)和R(R)是兩個固定的超聲波傳感器，TX是筆觸上的超聲波發生器，a為R(L)與R(R)之間的距離，是一個已知常量。
?

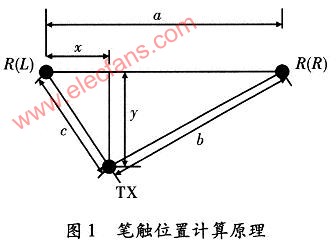

在有紅外信號同步的情況下，b和c的大小可以通過渡越時間法實時測量得到。然后，以R(L)所在位置為原點，以R(L)和R(R)的連線為x軸建立平面坐標系，由簡單的幾何知識得到此時筆觸的位置坐標為
通過反復測量，以75 Hz頻率采樣形成點跡，多個時刻的點跡最終形成連續筆跡。為了避免環境噪聲干擾和多套系統同時使用時產生的相互干擾，采用文獻敘述的兩步檢測和時隙跳變檢測方法。
2 系統硬件設計

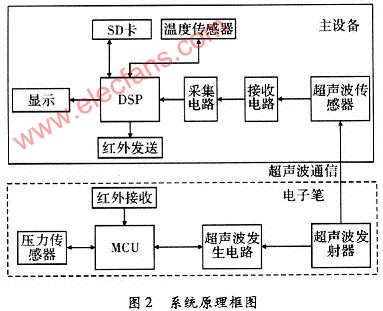

超聲波電子筆系統由一個主機設備和一只電子筆組成。其中主機設備包含兩個位置固定的超聲波傳感器、超聲接收電路、信號采集和用于筆觸位置計算的DSP處理器。為了功能完善，DSP外接有SD卡存儲器、液晶顯示器(LCD)，溫度傳感器和紅外發生器，其整體架構如圖2所示。
?

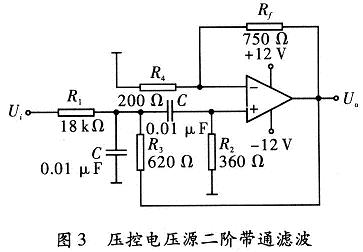

接收電路分前級放大，帶通濾波，后級放大，整形電路幾部分。因為直接由超聲波傳感器接收到的信號十分微弱，需要進行前級放大，此處選用高精度單片運算放大器OP07實現。帶通濾波采用壓控電壓源二階帶通濾波器，其電路原理如圖3所示，它通過改變RF和R4的比例就可改變頻寬而不影響中心頻率，電路參數由下面的公式計算得到，中心頻率
?
核心處理器選用TI公司的16位低功耗DSP芯片TMS320VC5509A。VC55-09A主頻最高達200 MHz，內部有雙乘法器，支持DMA操作，集成有USBl．1控制器、多路A／D轉化器，并且它自帶MMC控制器，可以擴展MMC卡和SD卡作為存儲設備。SD卡主要用于存儲形成的筆跡信息，用于事后通過片上集成的USB接口上傳至電腦作進一步處理，比如通過文字識別軟件生成標準字體；液晶顯示器實時顯示筆跡信息，并且調整系統參數使有利于人機交互；溫度傳感器用于監控環境溫度，由于超聲波在空氣中的傳播速度是一個與溫度有關的量，需要對檢測的筆跡結果作修正；紅外發生器配合電子筆中的紅外接收器工作，作為超聲波測距時的同步信號。
?

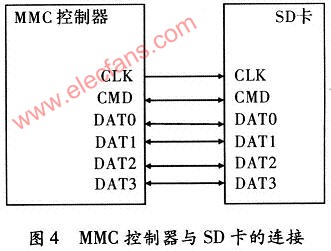

在與SD卡連接時，直接利用TMS320VC5509A自帶的MMC控制器，通過對EBSR(外部總線選擇寄存器)的設置，來選擇工作于MMC／SD模式或MCBSP(多通道緩沖串口)模式，對SD卡的操作其接口方式，如圖4所示。
顯示部分，為了使編程方便，選用了日本SEIKOEPSON公司的SEDl335控制器，它可以直接與DSP相連，有較強功能的I／O緩沖器，在其內部時鐘全周期內，可全速響應DSP的訪問，使DSP的數據總線直接與控制器的數據接口連接。
電子筆部分，主要是在MCU的控制下產生超聲波信號，出于小體積和低功耗的考慮，選擇了微芯公司8位閃存PIC單片機PICl0F。PICl0F是6引腳的SOT-23封裝，指令執行速度可達2 MI／S，它具備8 MHz內置振蕩器，具有波形生成功能。為了提高系統的抗干擾能力，借鑒雷達波形設計方法，波形設計為偽隨機的M序列，頻率設置為40 kHz。電子筆中的壓力傳感器安裝于筆觸頂端，用于檢測電子筆是否與書寫平面接觸，只有與書寫平面接觸時，才啟動其它電路，以節省功耗。
?? ? ? ? ?3 系統軟件設計

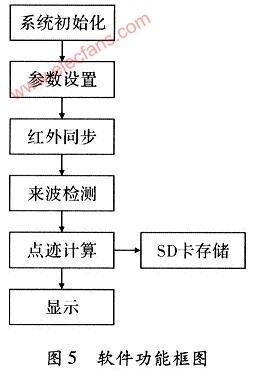

主設備的軟件系統采用μC／OS多任務系統，其中點跡計算和筆跡形成部分利用VC5509A有雙乘法器的特點，用匯編語言高效實現，整體軟件功能，如圖5所示。
?
參數設置是對采樣時間，檢測方式等參數進行配置。
來波檢測部分，首先由檢測電路引起的中斷計算出時間差，以此作為點跡計算的依據，然后由坐標轉換關系計算出當前點跡位置。計算過程中包含開方運算，采用牛頓迭代法完成。
SD卡的操作包括初始化和讀寫兩項操作。初始化時要分別對SD卡控制器和SD卡初始化。SD卡控制器的初始化主要是完成各種參數的配置，包括控制器與DSP數據傳輸?shù)腄MA方式、傳輸速率、讀寫超時設置和讀寫數據塊長度等；SD卡的初始化主要是檢測卡的電壓狀態，分配相對地址。
DSP訪問液晶控制器時，首先將指令代碼寫入指令緩沖器，隨后將該指令所需參數按順序通過數據輸入緩沖器寫入相應的功能寄存器中。其中SEDl335指令代碼既可設置功能位，又是參數寄存器的選通碼。
手寫筆內部MCU部分的程序既要通過壓力傳感的信號判斷筆觸是否已經與紙張接觸，又要判斷主設備的紅外同步信號，當檢測就緒時，才產生設定頻率的超聲波信號。
