目前，在線仿真器(In CIRCUIT EMULATOR，ICE)在嵌入式系統開發中被越來越多的工程師所采用。尤其是在國外嵌入式開發公司中，ICE是一種必備的調試工具，被大規模地應用，以提高開發調試階段的效率。但在國內，由于調試習慣和開發成本的原因，仿真器更多是在產品開發初期的底層驅動程序調試階段中被應用。當產品的性能比較穩定后，工程師往往會采用串口調試方法進行應用程序的調試。

　　與仿真器調試相比，串口調試的功能比較簡單，人機交互功能也不夠友好。遇到復雜的程序錯誤時，開發效率可能會大大降低。一個功能強大的ICE，往往能夠提供豐富的調試手段，使調試工作事半功倍。ICE為嵌入式調試工作所帶來的方便和高效，只有使用者才能夠深刻地體會。

　　現在市面上的ICE種類很多，功能也有很大的不同。很多仿真器只能提供基本的調試功能，如設置斷點、系統資源的觀測等。有些高級功能，如嵌入式跟蹤宏單元(Embedded Trace Macrocell，ETM)跟蹤功能，只有一些高端仿真器才會提供，當然價格也比一般仿真器要高出不少。本文主要介紹使用ICE在程序優化方面的一些應用，其中要用到一些高級功能。歡迎轉載，本文來自電子發燒友網(http://m.sdkjxy.cn/)

　　功能1：任意兩條語句間的運行時間的測量

　　當編好一段代碼，想計算這段代碼的運行時間，為代碼優化提供依據，該如何準確測量這段時間?

　　沒有仿真器的話，有以下兩種方法可以采用：

　　1. 手動計時，從執行到這段代碼時開始看手表計時，到這段代碼運行結束時停止計時。這種方式誤差很大，對于執行時間只有幾個微秒甚至更短時間的代碼段，這種方式顯然不能滿足要求。

　　2. 在代碼中加入計時函數。這種方式具有一定準確度，但是會增加代碼的復雜度，計時結果需要打印輸出。

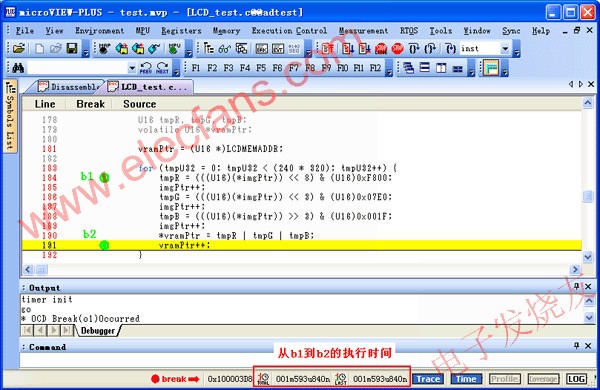

　　如果使用ICE仿真器，這個工作就變得很簡單了。以橫河公司的advicePRO為例，在其所使用的自帶的調試軟件microVIEW- PLUS(以下簡稱MVP)中，既不需要看手表也不需要修改代碼，只要在代碼兩端設置斷點就可以輕松獲得這段代碼的運行時間，而且精確度可達20ns的范圍。如圖1所示，在執行到第一個斷點b1時，將窗口狀態欄中的時間清零，再執行代碼，程序停在第二個斷點b2時，這段代碼的執行時間就會精確地顯示在狀態欄中。

　　圖1：設置斷點，以進行兩條語句間的運行時間的測量。

　　功能2：兩條語句間的運行時間的多次測量和分析

　　對于同一段代碼，由于運行條件不同，運行時間也不盡相同，可能會有較大的變化。如何對某段代碼的運行時間進行統計，真正達到性能分析的目的呢?

　　在使用仿真器時，可以重復“優化功能1”中的測量功能，進行手動統計。但這樣做的缺點是費時費力，也不能真正反映程序?qū)崟r運行時的狀態。

　　帶ETM跟蹤功能的ICE仿真器可以提供一種簡便的測量功能，可以連續對程序進行指定次數的時間測量，并自動進行時間統計。但不是所有帶ETM 跟蹤功能的仿真器都有這樣的功能,下面仍以橫河公司的advicePRO為例介紹該功能的使用。具體測量步驟如下：

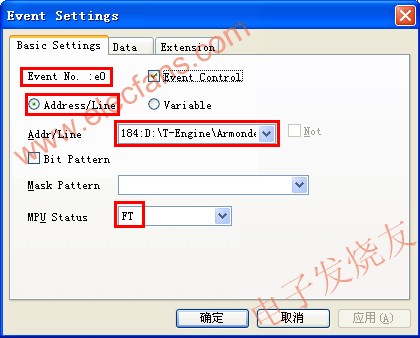

　　1.在程序段設置的起始和結束事件點：事件(Event)是指程序執行過程中的能夠被檢測到的各種活動。例如，某個函數或者某個地址上語句的執行，某個地址上數據的讀寫，甚至監測到的外部觸發信號都可以被定義成事件，作為跟蹤功能和時間測量的起始或者終止條件。圖2是通過設置窗口將某個源代碼文件的第184行的取指(Fetch)狀態作為事件e0。假設要測量LCD_test.c文件中for循環中的184行至191行的運行時間，根據圖2中的方法在184行和191行設置兩個事件e0和e1。(見圖3)歡迎轉載，本文來自電子發燒友網(http://m.sdkjxy.cn/)

　　圖2：在設置窗口中設置源代碼文件的起始點。

　　圖3：在程序文件中設置了起始點和結束點后的MVP窗口。

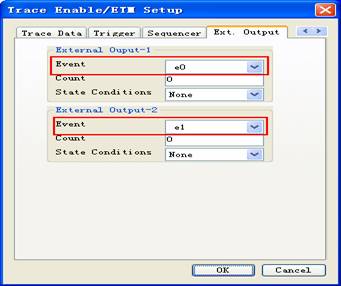

　　2.設定外部輸出條件:將e0、e1設為外部輸出條件，如圖4所示。

　　圖4：設置外部輸出條件。

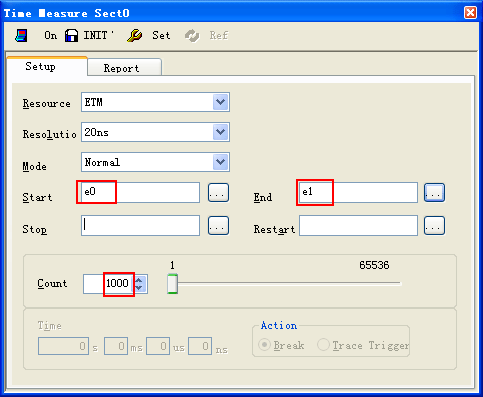

　　3.設定測量條件:在圖5所示的窗口中，將e0、e1設定為時間測量的起點和終點，并進行測量模式的設定。可以進行超過指定時間和在指定時間之內的測量統計。

　　圖5：設定時間測量的起點和終點，并進行測量模式的設定。

　　4.運行程序:做好以上設定之后，可以運行程序，進行時間測量。

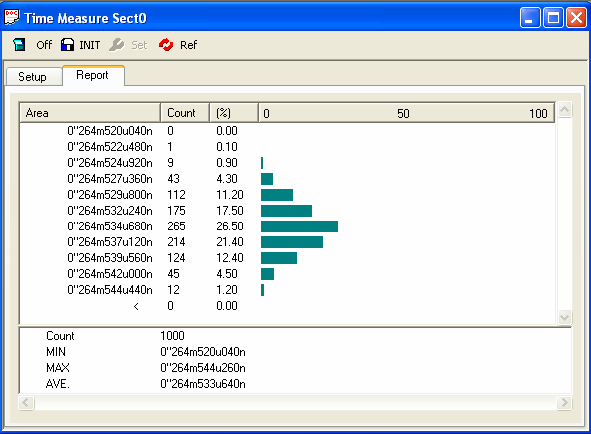

　　5.測量結果顯示:測量結束后，測量結果會以圖表形式自動顯示在報告窗口中，并且顯示最長、最短、平均運行時間。(見圖6)通過這個圖表，用戶可以清晰地了解這段代碼的運行時間分布情況，為代碼優化提供最直接的依據。

　　圖6：通過以圖表形式顯示的測量結果，可以清晰地了解代碼的運行時間分布。

　　功能3：測量代碼覆蓋率

　　代碼覆蓋率(Coverage Ratio)是指在一段代碼中被執行到的語句占這段代碼的比例。它是衡量代碼質量的一個重要的指標，在代碼測試工作中經常會被用到。在PC應用程序中測試代碼覆蓋率不是一件很難的事情，但是在嵌入式系統的實時環境中進行測量就比較困難。

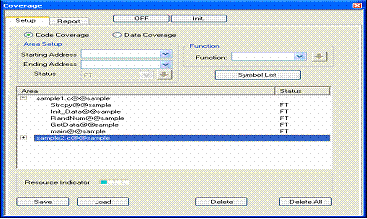

　　橫河公司的advICEPLUS仿真器就提供了這樣的擴展功能，使嵌入式環境下測量代碼覆蓋率變成一件可以輕松完成的事情。設置方法很簡單，只要在MVP的相應設置窗口中給出被測代碼段的起始和終止地址，或者給出被測函數的名稱即可。(見圖7)歡迎轉載，本文來自電子發燒友網(http://m.sdkjxy.cn/)

　　圖7：在MVP中進行代碼覆蓋率分析。

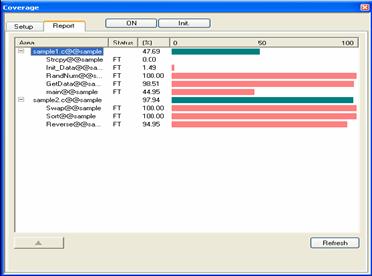

　　程序運行結束后，代碼覆蓋率也會以圖表的形式顯示在結果窗口中。(見圖8)從圖表中可以很明顯看出各個函數的代碼執行情況。

　　如：函數Strcpy()的代碼覆蓋率為0，說明此函數沒有被執行過，對于編程者來說就要考慮這個函數是否有存在的必要。對于覆蓋率很低的函數，需要考慮是否需要將此函數并入其他函數之中。

　　圖8：以圖表形式顯示的代碼覆蓋率。

　　不只代碼覆蓋率可以測量，某一地址范圍內的數據覆蓋率也可以進行類似的測量。這一功能讓使用者可以輕松掌握數據區的使用率信息。(見圖9)

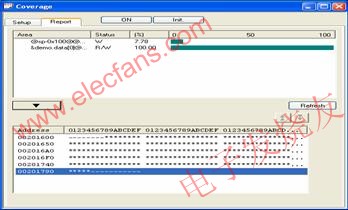

　　圖9：測試指定地址范圍內的數據覆蓋率。

　　在嵌入式開發中進行程序優化并不是一件很容易的事情，ICE仿真器提供的這些功能可以讓程序優化變得簡單，讓程序員能更有效地配置系統資源。

　　需要注意的是，這些功能并不是所有ICE仿真器都能提供的。選擇功能強大的仿真器能夠給開發者帶來的不只是開發效率的提高，也能夠幫助開發者提高代碼質量，使企業產品能夠更加穩定可靠地運行。
