嵌入式激光顯示手持式測量儀方案(2)
2011年08月10日 17:50 本站整理 作者：網絡 用戶評論（0）

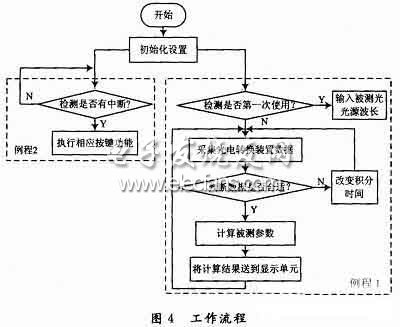

軟件程序分為單片機ATmega128端和手持終端界面;前者利用CVAVR用C編寫程序，將光電轉換裝置輸入的光電流按照一定的算法進行處理，并顯示結果。具體軟件流程圖如圖4所示，其中例程1和例程2將同時進行。
手持測試裝置的界面采用C#編寫的圖形用戶界面，是得到測試光色參數的直接途徑，用戶通過按鍵選擇相應參數進行測試后，其測試結果將顯示在相應的表格里。
4 結語
本文設計在參考標準精度為0.1%的情況下，預計其精度可達到1%以下，此精度已遠遠高于國家要求的4%的標準。系統驗證結果證明，該單點測試系統可以低成本實現光色性能的便攜式高精度測量，并可以移動地實現光通量、照度均勻度、色度均勻度、對比度等主要光色性能的精確測試。
該測量儀克服了現有技術的不足之處，在測試前無需對光電轉換裝置的光譜靈敏度曲線與標準顏色匹配曲線進行擬合，這在很大程度上實現了低成本。
