S1D13A05芯片中與2D硬件加速相關的寄存器如下：

　　(1)BitBLT控制寄存器(BitBLT Control Register)。該寄存器控制2D加速引擎。最低位(Bit0)設置為1則開始2D BitBLT操作。Bitl6設置為1則源地址模式為線性，否則為矩形。Bit17設置目的地址模式。Bit18設置顏色模式，0表示8位顏色深度，1表示16位顏色深度。

　　(2)BitBLT狀態寄存器(BitBLT Status Register)。該寄存器可以查看2D操作當前狀態。最低位(Bit0)為1表示2D BitBlt操作進行中，0表示空閑。Bit4為1表示數據隊列已滿，為0則隊列未滿。Bit5為1表示隊列超過一半滿，否則不足一半。Bit6為1表示隊列中至少有一個數據，否則為空。Bit20～16指示了隊列中空項的數目，Bit28～24指示了隊列中正在使用的項的數目。

　　(3)BitBLT命令寄存器(BitBLT Command Register)。該寄存器設置光柵操作，顏色擴展及BitBLT操作選項。Bit3～0指示了BitBLT操作的類型：帶ROP的寫操作，讀操作，帶ROP的正向移動移動，帶ROP的反向移動，透明寫，透明移動，帶ROP的圖樣填充，透明的圖樣填充，顏色擴展，透明顏色擴展，帶顏色擴展的移動，帶顏色擴展的透明移動，固定圖樣填充。Bit19～16指定了ROP操作和顏色擴展選項。

　　(4)BitBLT源起始地址寄存器(BitBLT Source Start Address Registe)。計算公式為：源起始地址一模式基地址+模式行偏移+像素偏移。

　　(5)BitBLT目的起始地址寄存器(BitBLT Destination Start Address Register)。Bit20～0指定了BitBLt操作的目的起始地址。

　　(6)BitBLT內存地址偏移寄存器(BitBLT Memory Address Offset Register)。該寄存器僅用于計算機內存到幀緩沖的拷貝模式，Bit10～0用于設置第N行與第N+1行之間的地址偏移。

　　(7)BitBLT寬度寄存器(BitBLT Width Register)。用于設置地址模式為矩形時的寬度，Bit9～0設置為寬度像素-1。

　　(8)BitBLT高度寄存器(BitBLT Height Register)。用于設置地址模式為矩形時的高度，Bit9～0設置為高度像素-1。

　　(9)BitBLT背景色顏色寄存器(BitBLT Background Color Register)。若為8位顏色模式，則Bit7～0指示了背景色在顏色查找表中的索引;若為16位顏色模式，則Bit15～0指示了背景色在顏色查找表中的索引。

　　(10)BitBLT前景色顏色寄存器(BitBLT Foreground Color Register)。若為8位顏色模式，則Bit7～0指示了前景色在顏色查找表中的索引;若為16位顏色模式，則Bit15～0指示了前景色在顏色查找表中的索引。

　　(11)BitBLT數據寄存器(BitBLT Data Register)。Bit15～0指定了BitBLT的數據。

　　4 S1D13A05圖形驅動中的2D加速實現

　　下面以VxWorks為開發環境，基于WindML圖形開發包，對S1D13A05的圖形驅動開發中的硬件加速問題進行解析。

　　4. 1 初始化

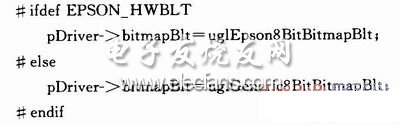

　　初始化圖形設備時，通過一個宏定義來實現對硬件加速的開關。如果需要硬件加速，則讓圖形設備指針的bitmapBlt例程指向ug1Epson-8BitBitmapBlt函數。

?
