電子秤是采用現代傳感器技術、電子技術和計算機技術一體化的電子稱量裝置，滿足并解決現實生活中提出的“快速、準確、連續、自動”稱量要求，同時有效地消除人為誤差，使之更符合法制計量管理和工業生產過程控制的應用要求。

硬件設計

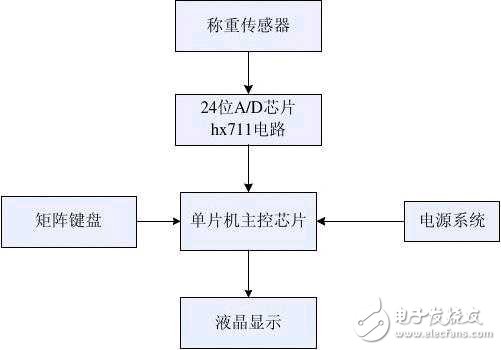

　　稱重傳感器感應被測重力，輸出微弱的毫伏級電壓信號。該電壓信號經過電子秤專用模擬/數字（A/D）轉換器芯片hx711對傳感器信號進行調理轉換。HX711 采用了海芯科技集成電路專利技術，是一款專為高精度電子秤而設計的24 位A/D 轉換器芯片，內置增益控制，精度高，性能穩定。HX711芯片通過2線串行方式與單片機通信。單片機讀取被測數據，進行計算轉換，再液晶屏上顯示出來。

　　矩陣鍵盤主要用于計算金額。當被測物體重量得到后，用戶可以通過矩陣鍵盤輸入單價，電子秤自動計算總金額并在液晶屏顯示。電源系統給單片機、HX711電路及傳感器供電。

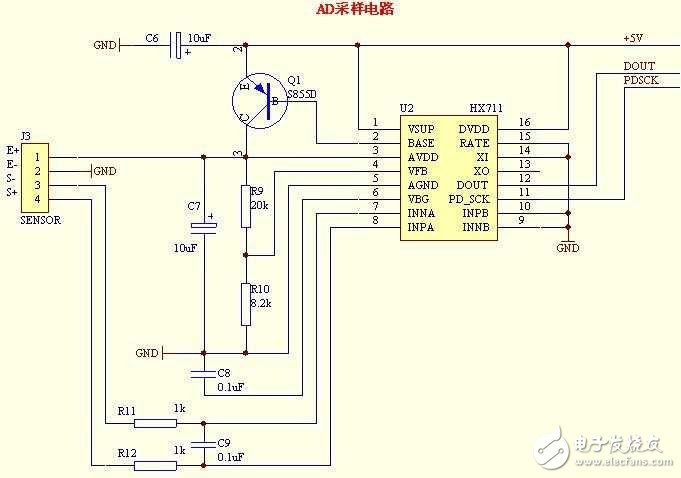

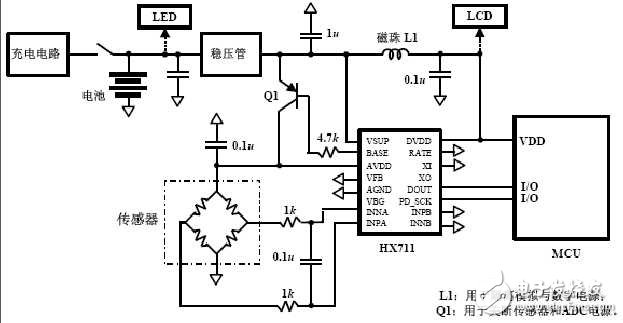

　　電子秤專用24位AD轉換芯片HX711電路

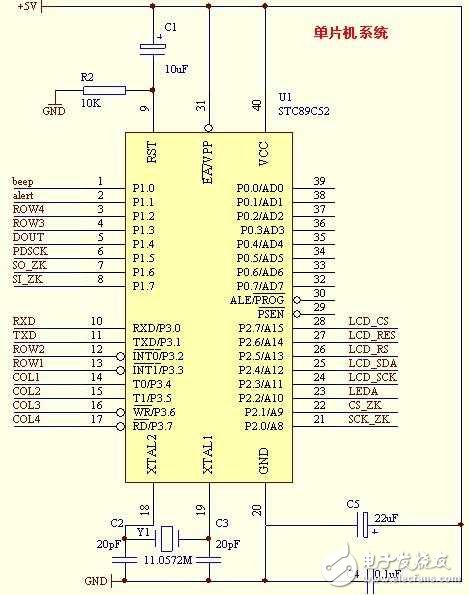

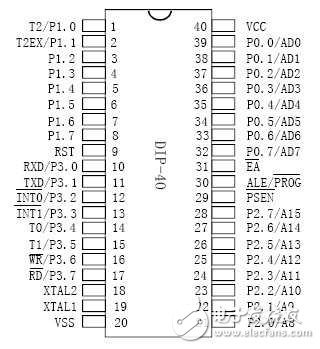

　　單片機STC89C52電路

　　液晶屏電路

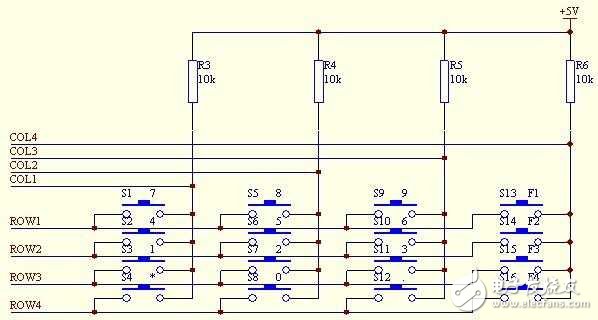

　　矩陣鍵盤電路

　　矩陣鍵盤可以顯示0-9數字、小數點和五個功能鍵。鍵盤行掃描信號為ROW1—ROW4，列掃描信號為COL1—COL4。行信號為輸入信號，低電平有效；列信號為輸出信號。當沒有鍵按下時，即使行掃描輸入低電平信號，列信號仍為高電平；當行掃描為低電平并且有鍵按下時，相應的列輸出低電平。該低電平信號可以定位至按下鍵的位置。

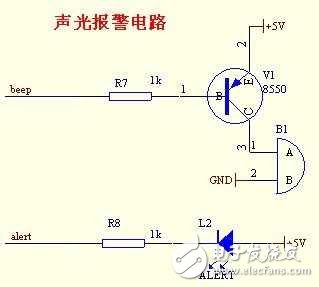

　　聲光報警電路

　　當測量重量超過量程時，beep和alert給出低電平信號，驅動蜂鳴器鳴響，報警燈亮。

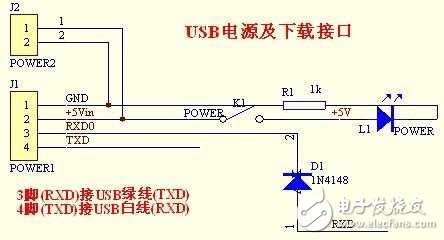

　　電源電路

　　電源采用USB接口供電，電源電壓5V。同時，USB接口通過內含PL2303芯片的轉換電路對單片機進行程序編寫。

軟件設計

　　主程序使用了定時器，用來實現每0.5秒稱重一次的功能，流程圖如下：

? ? ? ?

　　時鐘中斷程序流程圖 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 鍵盤掃描程序流程圖 ? ? ? ? ? ? ??

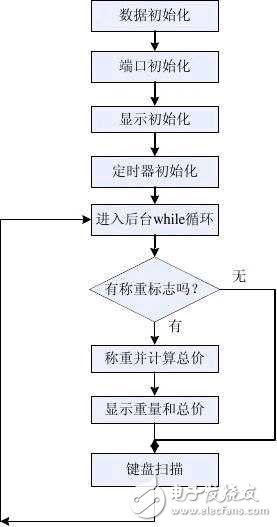

　　主程序流程圖

主程序編寫

　　下面介紹main.c主程序編寫，其他程序略。

　?。?） 頭文件和一些宏定義

　　#include 《reg52.h》

　　#include 《intrins.h》

　　#include 《string.h》

　　#include “l(fā)cd.h”

　　#include “hx711.h”

　　#include “keyboard.h”

　　//定義量程系數

　　#define RATIO 2114/1623

　?。?） 管腳、常量、變量定義

　　//定義標識

　　volatile bit FlagTest = 0;

　　//定時測試標志，每0.5秒置位，測完清0

　　volatile bit FlagKeyPress = 0; //有鍵按下標志，處理完畢清0

　　volatile bit FlagSetPrice = 0; //價格設置狀態標志，設置好為1

　　//管腳定義 sbit LedA = P2^2;

　　sbit beep = P1^0;

　　sbit alert = P1^1;

　　//顯示用變量 int Counter;

　　uchar idata str1［6］ = “000000”;

　　int i， iTemp; //稱重用變量

　　unsigned long idata FullScale; //滿量程AD值/1000

　　unsigned long AdVal; //AD采樣值

　　unsigned long weight; //重量值，單位g

　　unsigned long idata price; //單價，長整型值，單位為分

　　unsigned long idata money; //總價，長整型值，單位為分

　　//鍵盤處理變量

　　uchar keycode; uchar DotPos;

　　//小數點標志及位置

　?。?） 各子程序

　　//整型轉字符串的函數，轉換范圍0--65536 void int2str（int x， char* str）

　　{

　　int i=1;

　　int tmp=10;

　　while（x/tmp！=0）

　　{

　　i++;

　　tmp*=10;

　　}

　　tmp=x;

　　str［i］=‘
