摘要：C8051F系列單片機是Cygnal公司出品的高速單片機，它與80C51系列單片機指令集兼容，但比后者增加了許多資源，從而為嵌入式系統的開發提供了極大的方便。文中介紹了這兩者在結構上的差異以及編程時應注意的問題，并給出了它們較完整的初始化程序。

１　引言

近３０年來，世界各主要電子元器件生產廠商紛紛推出自己各具特色的單片機產品。而在百花齊放的單片機家族中，８０Ｃ５ｌ系列一直扮演著重要的角色。該單片機在教學、科研等領域已經成為入門單片機并成為單片機應用的首選，該產品以其易讀性好、擴展能力強而著稱，從而成為廣大從事單片機開發者最熟悉、最具代表的機型。但人們往往在熟悉８０Ｃ５１單片機之后又選擇別的系列單片機開發產品，這是因?yàn)椋福埃茫担本哂羞\(yùn)算速度慢、功耗大、內部資源少等不足，所以限制了其使用范圍。Ｃｙｇｎａｌ公司推出的Ｃ８０５ｌＦ系列單片機既彌補了８０Ｃ５１系列的不足，又與ＭＣＳ—５ｌ指令集兼容。Ｃ８０５ｌＦｘｘｘ系列單片機是完全集成的混合信號系統級芯片，具有與８０５１指令集完全兼容的ＣＩＰ－５１內核。它在單片內集成了構成一個單片機數據采集或控制系統所需要的幾乎所有模擬和數字外設及其它功能部件。這些外設或功能部件包括：ＡＤＣ、可編程增益放大器、ＤＡＣ、電壓比較器、電壓基準、溫度傳感器、ＳＭＢｕｓ／Ｉ２Ｃ、ＵＡＲＴ、ＳＰＩ、定時器、可編程計數器／定時器陣列（ＰＣＡ）、內部振蕩器、看門狗定時器及電源監視器等。這些外設部件的高集成度為設計小體積、低功耗、高可靠性、高性能的單片機應用系統提供了很大的方便，同時也可以使整體系統的成本大大降低。

熟悉ＭＣＳ—５１系列單片機的工程技術人員可以很容易地掌握Ｃ８０５１Ｆｘｘｘ的應用技術并進行軟件移植。但不能將８０５１的程序直接應用于Ｃ８０５１Ｆ單片機中，因?yàn)檫@兩種系列的單片機內部資源存在較大的差異，因此，完全照搬、移植是行不通的，必須經過“改良”（主要是初始化控制字的改寫）才能正確運行。本文以Ｃ８０５１Ｆｘｘｘ系列單片機中資源最豐富、功能最多、運算速度最快（達到１００ＭＩＰＳ）的Ｃ８０５１Ｆ１２Ｘ系列為例，介紹其與８０Ｃ５１的主要不同之處以及開發時應注意的問題，同時給出了其完整的、且經過運行驗證的源程序。

圖1

２　結構差異

Ｃ８０５１Ｆ１２Ｘ單片機與８０５１單片機在結構上的最大區別有四點：外引腳采用交叉開關配置；系統時鐘源多樣且控制靈活；內部特殊功能寄存器ＳＦＲ種類數量增多；具有基于ＪＴＡＧ接口的在系統調試功能。下面主要介紹前三部分內容。

２．１ 可編程數字Ｉ／Ｏ和交叉開關

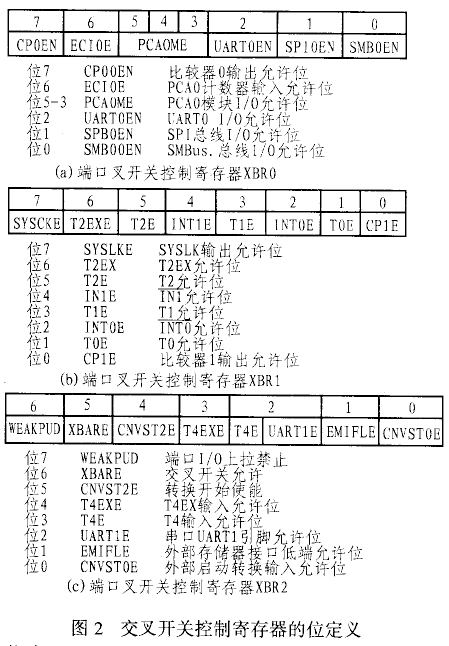

可編程數字Ｉ／Ｏ和交叉開關是一個大的數字開關網絡，它允許將內部數字系統資源分配給端口Ｉ／Ｏ引腳。與具有標準復用數字Ｉ／Ｏ的微控制器不同，這種結構支持所有的功能組合?？赏ㄟ^設置交叉開關控制寄存器（ＸＢＲ２、ＸＢＲ１和ＸＢＲ０）將片內的計數器／定時器、串行總線、硬件中斷、ＡＤＣ轉換啟動輸入、比較器輸出以及微控制器內部的其它數字信號配置為在端口Ｉ／Ｏ引腳出現，這就使用戶可以根據自己的特定應用選擇通用端口Ｉ／Ｏ和需數字資源的組合。而不同于８０５１單片機的引腳基本是固定分配的。Ｃ８０５１Ｆ系列通過優先權交叉開關譯碼器來控制數字開關網絡，優先權交叉開關譯碼器的值由交叉開關控制寄存器（ＸＢＲ２、ＸＢＲ１和ＸＢＲ０）來配置，如圖１所示。優先權交叉開關譯碼器按優先權順序從Ｐ０．０開始，可以一直分配到Ｐ３．７，它為數字外設所分配的端口引腳的優先順序是按系統默認的順序，即：串行通信ＵＡＲＴ０具有最高優先級，ＴＸ０和ＲＸ０分別被分配到Ｐ０．０和Ｐ０．１? 串行通信ＳＰＩ具有次高優先級，詳細的端口引腳的優先分配順序表請參考有關資料。如果不選擇某個資源，則優先順序表中的下一個功能將填充這個位置。圖２所示是三個交叉開關控制寄存器（ＸＢＲ２、ＸＢＲ１和ＸＢＲ０）中各位的含義，它們的復位值均為００００００００。

當交叉開關配置寄存器ＸＢＲ２、ＸＢＲ１和ＸＢＲ０中外設的對應位被設置成邏輯１時，交叉開關將端口引腳分配給外設；如果一個數字外設的允許位未被設置成邏輯１，則其端口不能通過引腳訪問。未被設置的交叉開關分配端口可當作標準連續的Ｉ／Ｏ口使用。在系統復位后，默認的寄存器ＸＢＲ２、ＸＢＲ１和ＸＢＲ０的值均為零，即所有Ｉ／Ｏ引腳被強迫成輸入口（帶上拉），且不與內部資源連通。這樣，沒有輸出的系統顯然無意義，所以，無論如何都應置ＸＢＲ２的第６位為１，使交叉開關允許以便引出輸出信號。

    ２．２ 系統時鐘源

Ｃ８０５１Ｆ１２Ｘ的系統時鐘可以取自內部振蕩電路、外部振蕩電路（包括晶振，ＲＣ振蕩，陶瓷諧振電路）和鎖相環ＰＬＬ電路，鎖相環ＰＬＬ電路的輸入源可選擇來自內部振蕩電路，也可以選擇外部振蕩電路，通過ＰＬＬ的倍頻作用可以提高時鐘頻率。Ｃ８０５１Ｆ１２Ｘ系統內的振蕩電路如圖３所示。要產生所需的系統時鐘，通常要設置８個寄存器：ＯＳＣＸＩＮ、ＯＳＣＩＣＮ、ＯＳＣＩＣＬ、ＣＬＫＳＥＬ、ＰＬＬＯＣＮ、ＰＬＬＯＦＬＴ、ＰＬＬ０ＤＩＶ、ＰＬＬ０ＭＵＬ，其中后４個是有關ＰＬＬ的寄存器。

２．３ 特殊功能寄存器ＳＦＲ結構

與ＭＣＳ—５１的ＳＦＲ不同的是，Ｃ８０５１Ｆ１２Ｘ的ＳＦＲ由圖４所示的多頁組成，共有５頁，頁號為０、１、２、３、１５。各個ＳＦＲ分布在不同的頁里，像ＸＢＲ０、ＸＢＲ１、ＸＢＲ２、ＯＳＣＸＩＮ、ＯＳＣＩＣＮ、ＬＬＯＣＮ、ＰＬＬＯＦＬＴ等定位在１５頁里，定時器有關的寄存器ＴＣＯＮ、ＴＭＯＤ、ＴＨ、ＴＬ等定位在０頁里。在讀寫各個ＳＦＲ之前，必須先切換到相應的頁，可使用“ＭＯＶ ＳＦＲＰＡＧＥ，＃頁號”指令來進行切換。各個ＳＦＲ所在哪些頁，請查看相關的資料。

３ 應用舉例

該例中要用的引出腳有一個串行異步通信ＵＡＲＴ和一個外中斷ＩＮＴ０。按照系統默認的優先順序，Ｐ０口被內部資源引出而占用，其中Ｐ０．０為ＵＡＲＴ通信的ＲＸ端， Ｐ０．１為ＵＡＲＴ通信的ＴＸ端，Ｐ０．３為外中斷ＩＮＴ０輸入引腳，其它端口為通用Ｉ／Ｏ口。Ｐ１口為具有上拉電阻的輸入口，Ｐ２口為通用推挽的輸出口，Ｐ３口也是通用推挽輸出口。具體如下：

＄ｉｎｃｌｕｄｅ（ｃ８０５１ｆ１２０．ｉｎｃ）

ＯＲＧ ００Ｈ

ＪＭＰ ＲＥＳＥＴ ；程序入口

ＯＲＧ ０３Ｈ

ＪＭＰ ＥＸ_ＩＮＴ ；外中斷ＩＮＴ０入口

ＯＲＧ ０ＢＨ

ＪＭＰ ＴＩＭＥ_０ ；定時器０中斷入口

ＯＲＧ １００Ｈ

ＲＥＳＥＴ?ＭＯＶ， ＷＤＴＣＮ，＃０ＤＥＨ ?禁止看門狗

ＭＯＶ ＷＤＴＣＮ，＃０ＡＤＨ

ＭＯＶ ＳＦＲＰＡＧＥ， ＃０ＦＨ ；取特殊功能寄存器的１５頁

ＭＯＶ ＯＳＣＸＣＮ，＃０１１００１１１Ｂ ；外用時鐘源選擇晶體，頻率范圍在３０ＭＨｚ以下

ＯＲＬ ＰＬＬ０ＣＮ，＃０００００１１１Ｂ ；用外部晶振作為ＰＬＬ的源

ＭＯＶ ＰＬＬ０ＤＩＶ，＃０００００００１Ｂ ；ＰＬＬ的輸入除系數１（復位后默認）

ＭＯＶ ＰＬＬ０ＭＵＬ，＃００００００１０Ｂ ；ＰＬＬ的倍頻系數為２（２５ＭＨｚ晶振）

ＭＯＶ ＰＬＬ０ＦＬＴ，＃０００１０００１Ｂ ；ＰＬＬ的濾波參數（復位后默認為００１１０００１Ｂ）

ＭＯＶ Ｒ４，＃０ ；延遲一會兒，使晶振穩定

ＮＮＯＰ１：ＭＯＶ Ｒ５，＃０

ＤＪＮＺ Ｒ５，＄

ＤＪＮＺ Ｒ４，ＮＮＯＰ１

ＭＯＶ ＣＬＫＳＥＬ，＃００００００１０Ｂ ；系統時鐘源用晶振再經鎖相環ＰＬＬ二倍頻，產生５０ＭＨｚ的時鐘

ＡＮＬ ＯＳＣＩＣＮ，＃０１１１１１１１Ｂ ?；允許外部振蕩，禁止內部振蕩

ＭＯＶ ＸＢＲ２；＃０１００００００Ｂ ；使能交叉譯碼開關（這條指令很重要）

ＭＯＶ Ｐ２ＭＤＯＵＴ，＃１１１１１１１１Ｂ ；Ｐ２口置成輸出方式

ＭＯＶ Ｐ３ＭＤＯＵＴ，＃１１１１１１１１Ｂ ；Ｐ０口置成輸出方式（復位默認為０＿＿開漏）

ＭＯＶ ＸＢＲ１，＃００００１００Ｂ ；允許外中斷０連到端口

ＭＯＶ ＳＦＲＰＡＧＥ， ＃０Ｈ ；取特殊功能寄存器的０頁（因?yàn)橛嘘P(guān)定時器、中斷的ＳＦＲ在０頁）

ＳＥＴＢ ＥＸ０ ；允許外中斷０

ＳＥＴＢ ＩＴ０ ；ＩＮＴ０下降沿中斷

ＭＯＶ ＴＭＯＤ，＃２１ｈ ；設置定時器０為方式１， 定時器１為方式２

ＭＯＶ ＣＫＣＯＮ，＃０８ｈ ；選定時器０時鐘為系統時鐘，定時器１時鐘為系統時鐘除以１２

ＭＯＶ ＴＨ１，＃２４２ ；（５０／１２）ＭＨｚ的時鐘產生９６００波特率的計數初值為２４２

ＳＥＴＢ ＴＲ０ ；接通定時０

ＳＥＴＢ ＴＲ１ ；接通定時１

ＣＬＲ ＥＴ１ ；禁止定時器１中斷

ＭＯＶ ＳＣＯＮ，＃５０Ｈ ；串口工作于方式１，允許接收，單機工作

ＳＥＴＢ ＥＴ０ ；允許Ｔ０中斷

ＳＥＴＢ ＰＴ０ ；Ｔ０的中斷優先級高

ＳＥＴＢ ＥＡ ；開中斷

ＭＯＶ ＳＰ，＃３０Ｈ ；棧底在３０Ｈ單元

ＭＡＩＮ： ． ；以上是程序的初始化

． ；主程序

．

ＪＭＰ ＭＡＩＮ

?＊＊＊＊＊＊ 定時中斷子程序 ＊＊＊＊＊＊＊

ＴＩＭＥ_０:ＰＵＳＨ ＡＣＣ

ＭＯＶ ＴＨ０,＃０Ｈ

ＭＯＶ ＴＬ０,＃０Ｈ

ＣＰＬ Ｐ２．２ ;在Ｐ２口的Ｄ２腳輸出方波

ＰＯＰ ＡＣＣ

ＲＥＴＩ

?＊＊＊＊＊＊＊ 外中斷子程序 ＊＊＊＊＊＊＊

ＥＸ ＩＮＴ?ＰＵＳＨ ＡＣＣ

ＭＯＶ Ａ,Ｐ１ ；從Ｐ１口取一字節

ＣＰＬ Ａ

ＭＯＶ Ｐ３，Ａ ；送出一字節

ＰＯＰ ＡＣＣ

ＲＥＴ
