一. 支持的芯片型號

支持目前最為經典和市場占有量最大的ATMEL公司生產的AT89C51、C52、C55和最新的S51、S52；AT89C1051、2051、4051等芯片。51單片機學習網特別改進的線路和外觀，是目前最為經濟，美觀和方便實用的小型51單片機編程器，本站特別誠意推薦！

二. 產品特點

1.使用串口通訊,芯片自動判別，編程過程中的擦除、燒寫、校驗各種操作完全由編程器上的監控芯片89C51控制,不受PC配置及其主頻的影響。
2.采用高速波特率進行數據傳送,經測試,燒寫一片4K ROM的AT89C51僅需要9.5S,而讀取和校驗僅需要3.5S。
3.體積小巧,省去笨重的外接電源適配器,直接使用USB端口5V電源, 攜帶方便，非常適合初學者學習51單片機的要求。
4.軟件界面友好,菜單、工具欄、快捷鍵齊全,全中文操作，提供加密功能，可以保護您的創作產權。可以說是麻雀雖小，五臟俱全！
5.功能完善,具有編程、讀取、校驗、空檢查、擦除、加密等系列功能;
6.40pin和20pin鎖緊插座,所有器件全部以第一腳對齊,無附加跳線,對于DIP封裝芯片無需任何適配器。

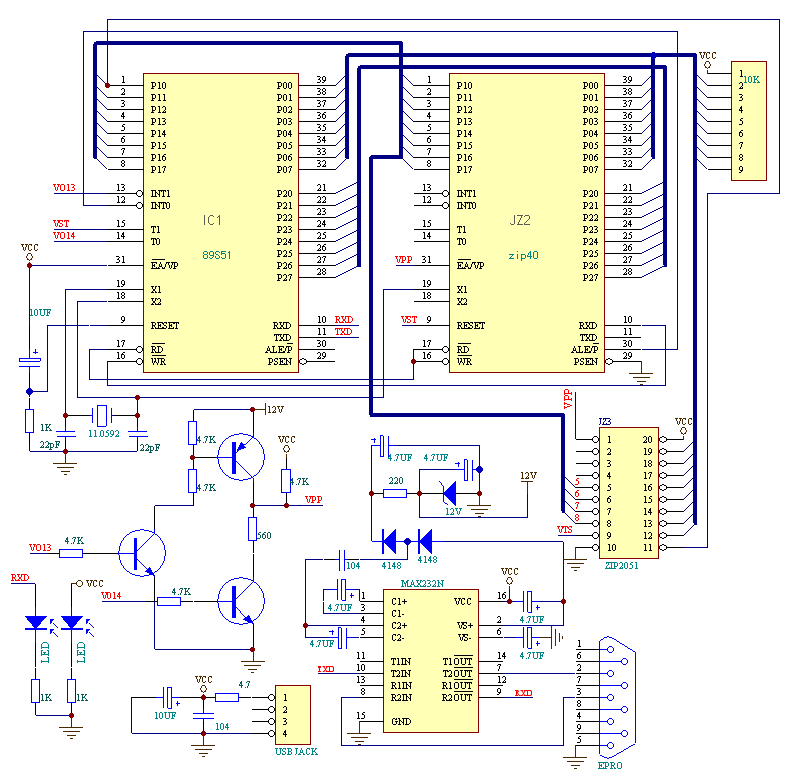

該編程器的原理圖

請注意：這個是流傳的原理圖， 我們經過實驗后經過一些修正，有以下幾點：

1 原版原理圖的資料中晶體的接法有誤， 導致信號相當不穩定。

2 原版中的信號電阻都是10k, 我們發現改為4k7電阻更好一些。 為此所有的10k都改為4k7。

3 原版中的12v的分壓電路用的是560/220ohm, 我們發現電阻太小導致功耗大。 Max232發熱嚴重。 改為 2k2/560r效果更好一些。
