背景描述

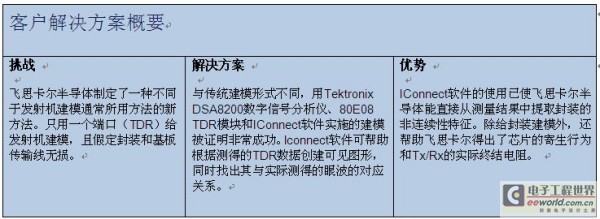

????? 許多公司已經利用具有極強能力和性能的發射機創造了大量輝煌成績。開發工作取得了新的突破，而他們的核心設計內容是新的執行標準。但某些情況下，在給發射機建模時，理解傳輸中的潛在測量標準會使工程師感到困惑。
?
????? 飛思卡爾半導體在針對汽車、消耗裝置、工業和網絡化市場的嵌入式半導體設計和制造方面居世界領導地位，能發現新思路，并用Tektronix獨特的IConnect軟件將其與現有發射機建模方法相關聯。
?
????? 飛思卡爾半導體的信號整合工程師Naresh Dhamija曾說：“ 有了IConnect軟件，我們能以不同的方式實現我們的方法，這真是太奇妙了。設計團隊現在能看到實際的Tx/Rx芯片終結電阻以及基板/封裝斷續情況?！彼€補充說：“用Iconnect軟件，可在測量的基礎上提取模型，不同于由模擬提取的純數學模型，這種模型更接近實際的硅?！?/P>

飛思卡爾半導體使用Tektronix IConnect軟件為發射機建模

????? 在DSA8200 TDR平臺上運行時，IConnect軟件是一種效率高、使用方便且性?xún)r(jià)比高的解決方案，可在測量的基礎上對gigabit內連鏈接和裝置進行性能演變，包括信號整合分析、阻抗、S參數以及可見圖形測試和故障隔離。?
?
處理過程

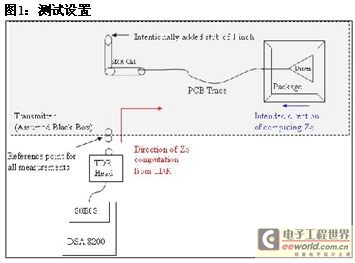

????? 圖1顯示了測量用的測試設置。這里，灰色區域內的每個元件都是發射機的一部分，在帶有TDR測量探頭的DSA8200中用泰克IConnect軟件進行測試時，可作為裝置設備。

?

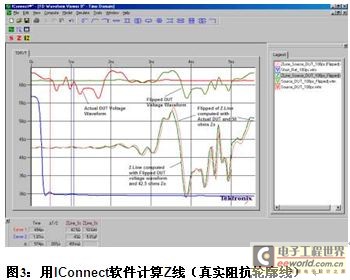

????? 采用該設置，TDR和發射機產生振幅為100mV pk-pk的1010....（時鐘格式）作為到80E08采樣頭的輸入，并平均DSA8200中取得的300個采集點，從而過濾發射機的切換噪音。通過以上捕捉到的輸入，以Zo為參引，計算出Z線為50歐。在阻抗輪廓線上顯示最左邊為50歐，最右邊為42.5歐，即發射機的輸出阻抗，如圖3中IConnect捕捉到的所示。從TRD測量探頭一側看，為發射機的輸入阻抗。DUT上看到另一側-從發射側看為輸出阻抗。

???? 要看到輸出阻抗，Z線須翻轉，作為模擬時的輸入，但模擬時不接受Z線作為輸入。實際DUT的翻轉Z線十分理想，可作日后參考。對于輸入，我們將DUT的電壓波形翻轉，并稱之為翻轉DUT。這時，根據相同的簡短參引和Zo參引，我們計算出翻轉DUT電壓波形的Z線，得出發射機的輸入阻抗為42.5歐，而不是50歐。這與圖3中所示的實際DUT的翻轉Z線一致。
?
????? 模擬時，采用了單線模型的布局，因?yàn)檫@是與反射參引和簡短/開放式參引工作的唯一模塊。我們?cè)俅问褂昧擞?jì)算得出的Z線，其具有相同的翻轉DUT、相同的簡短參引和同樣為42.5歐的Zo。

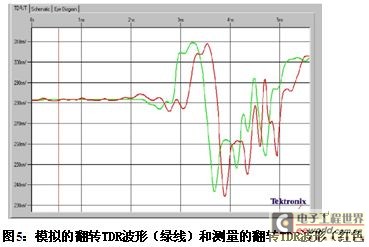

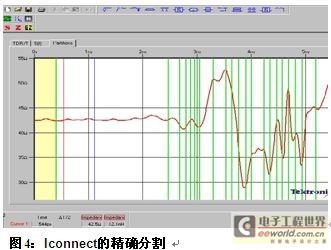

????? 如圖4所示，采用了精確分割。接著，在該模型上進行模擬。如圖5所示，按下模擬按鈕，將終端改為50歐，從而使模擬的TDR電壓波形與翻轉的TDR電壓波形準確匹配。

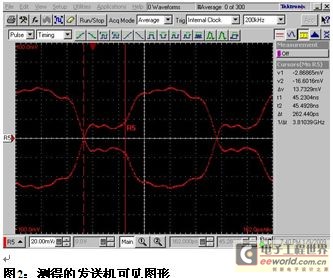

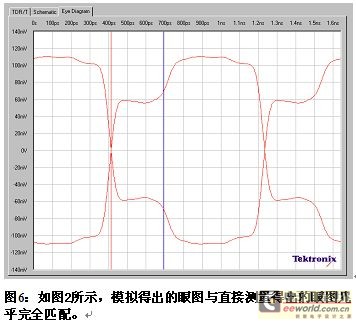

????? 眼圖選擇可設置101010種型式，電壓等級從-50mV至50mV，上升時間可達70 ps。采用Iconnect得出的模擬眼圖（圖6）與圖2的測量眼圖類似。

????????????????????
?
????? 飛思卡爾半導體公司的信號完整性分析工程師Rajeev Sharma說：“采用TDR測量技術時，我們?cè)噲D采用了TDT測量技術。只是，我們沒有在該模型中假設R=G=0。提取無損的包的模型和只有一個接口的Tx/Rx實際終端，這是十分有用的。采用這一方法，我們可以預測眼圖形狀失真，這是由于發射線的不連續性造成的，包括電路板跡線，連接器，插座等因素?！?br>?
泰克科技：在數字時代的創新
?
????? 泰克IConnect軟件在行業內獨具一格，在不斷更新的數字時代，這是創新的又一實例。飛思卡爾半導體公司模擬發射機最重要的一點是，從發射側看，得出了一個真實的阻抗輪廓線。IConnect可嘗試無限的范圍，這使它具有驚人的靈活性。
?
????? 飛思卡爾半導體公司高級設計工程師Naresh Dhamija稱：“IConnect幫助我們獲得了從驅動器到電路板跡線的阻抗輪廓線，并接收到重要信息，例如，對包和芯片寄生行為的模擬等。事實上，當產生的發射達到效率水平時，的確不需要說示波器上所見波形與IConnect模擬的眼圖上相同?！?/P>
