1.實驗任務?
（1）.開機時，顯示12：00：00的時間開始計時；
（2）.P0.0/AD0控制“秒”的調整，每按一次加1秒；?
（3）.P0.1/AD1控制“分”的調整，每按一次加1分；?
（4）.P0.2/AD2控制“時”的調整，每按一次加1個小時；?

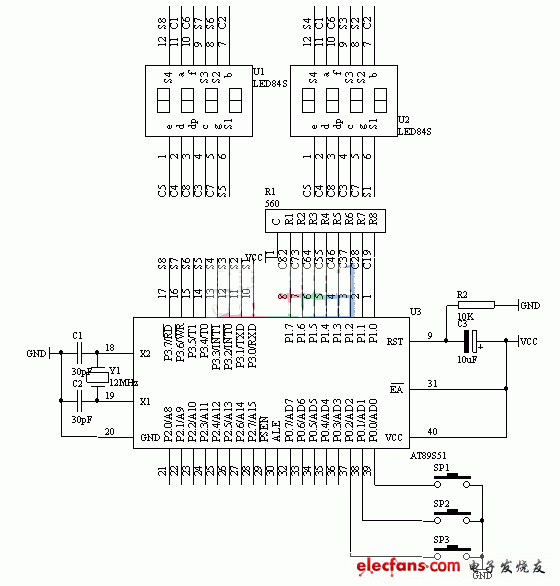

2.電路原理圖
（1）.開機時，顯示12：00：00的時間開始計時；
（2）.P0.0/AD0控制“秒”的調整，每按一次加1秒；?
（3）.P0.1/AD1控制“分”的調整，每按一次加1分；?
（4）.P0.2/AD2控制“時”的調整，每按一次加1個小時；?
2.電路原理圖
3.系統板上硬件連線
（1).把“單片機系統”區域中的P1.0－P1.7端口用8芯排線連接到“動態數碼顯示”區域中的A－H端口上；
（2).把“單片機系統：區域中的P3.0－P3.7端口用8芯排線連接到“動態數碼顯示”區域中的S1－S8端口上；?
（3).把“單片機系統”區域中的P0.0/AD0、P0.1/AD1、P0.2/AD2端口分別用導線連接到“獨立式鍵盤”區域中的SP3、SP2、SP1端口上；?
4.相關基本知識
（1).動態數碼顯示的方法
（2).獨立式按鍵識別過程?
（3).“時”，“分”，“秒”數據送出顯示處理方法?
5.程序框圖
（1).把“單片機系統”區域中的P1.0－P1.7端口用8芯排線連接到“動態數碼顯示”區域中的A－H端口上；
（2).把“單片機系統：區域中的P3.0－P3.7端口用8芯排線連接到“動態數碼顯示”區域中的S1－S8端口上；?
（3).把“單片機系統”區域中的P0.0/AD0、P0.1/AD1、P0.2/AD2端口分別用導線連接到“獨立式鍵盤”區域中的SP3、SP2、SP1端口上；?
4.相關基本知識
（1).動態數碼顯示的方法
（2).獨立式按鍵識別過程?
（3).“時”，“分”，“秒”數據送出顯示處理方法?
5.程序框圖
