1 概 述

　　SST89C54／58（簡稱89C54／58）是美國SST公司推出的多用途51系列單片機，片內集成了20 kB／36 kB的SuperFlashE‘’PROM程序存儲器，分為BLOCK0（16kB／32kB）和BLOCKl（4kB）兩塊。其中，BLOCKl可以映射（Mapping）到64kB存儲空間的最高端或最低端，而且，對于程序計數器來說可以是不可見的。由于其存儲結構上獨特的優點，使得89C54／58非常適合于用做單片機仿真器。

　　2 SST89C54／58的程序存儲結構

　　2．1 存儲器結構

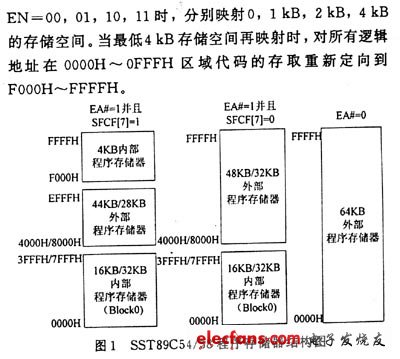

　　89C54／58片內的存儲塊BLOCK0占據從0000H到3FFFH／7FFFH的存儲空間，BLOCKl占據從F000H到FFFFH的存儲空間。89C54／58存儲結構如圖1所示。

　　當EA#=1時，對于程序計數器來說，BLOCK0始終是可見的，用于代碼的存?。籅LOCKl代碼的存取是通過特殊功能寄存器SFCM，SFCF，SFAL，SFAH，SFDT和SFST來實現的。當SFCF［7］＝1時，BLOCKl是可見的。

　　2．2 存儲器再映射（Re-mapping）

　　89C54／58的存儲器再映射功能使得對BLOCK0進行編程時，其系統中斷向量區依然可用（普通8051系列單片機無此特點）。89C54／58提供4種存儲器再映射方式，存儲器再映射數量的大小由MAP_ENCl：0）控制，當MAP-

　　3 基于SST89C58的單片機仿真器的設計

　　3．1 設計原理簡介

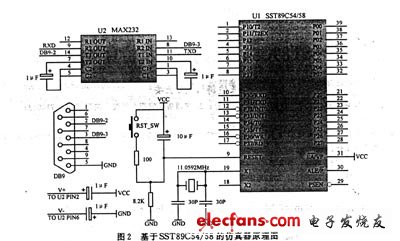

　　仿真器電路設計如圖2所示。圖中U2為串行通信接口芯片MAX232，U1為89C54／58。89C54／58的監控程序通過PC機串行口與KEILC51進行通信，實現實時仿真功能。

　　3．2 仿真器監控程序的加栽

　　SST公司提供的89C54／58仿真器監控程序SoftlCE（Softwareln-CircuitEmulator）可通過SST公司提供的BSL（Boot-StrapLoader）加載或通過支持SST89C54／58的第三方編程器寫入。

　　3．3 仿真器性能簡介

　　基于89C54／58的單片機仿真器除不支持串行口仿真外，具有通用仿真器的所有功能。與KEIL軟件相結合，可完成大部分單片機應用系統的仿真設計。

　　其具體性能如下：

　?。?）可下載IntelHEX格式文件。

　　（2）支持匯編及C51源代碼調試。

　?。?）支持在線匯編。

　　（4）支持單步（Step）功能。

　　（5）支持步越（StepOver）功能。

　?。?）最大可設置10個固定斷點和一個臨時斷點。

　?。?？）支持讀寫數據存儲器。

　　（8）支持讀寫程序存儲器。

　　（9）支持讀寫特殊功能寄存器。

　?。?0）支持讀寫端口。

　?。?1）具有IAP（1n-ApplicationProgramming）功能。

　　3．4 KEIL軟件及設置

　　KEIL C51是德國KEIL公司推出的Windows版的8051系列單片機開發套件，可用于編譯C源程序、匯編源程序，鏈接和定位目標文件和庫，創建HEX文件以及調試目標程序，并內嵌有RTX51實時操作系統，可簡化復雜的多任務實時應用系統的設計。與89C54／58仿真器配合時，在KEIL開發環境中設置如下：

　?。?）創建項目，并選擇SST單片機SST89C54／58。

　?。?）從菜單選擇“Options for，Target 1／。

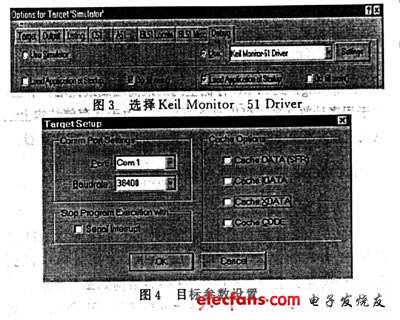

　?。?）在”O(jiān)ptionsforTarget，Targetl“窗口中，選擇使用KEILMonitor-51Driver，如圖3所示。

　?。?）雙擊圖3中Settings鍵，設置目標參數如圖4所示，即可編譯調試目標程序。

　　4 結 語

　　綜上所述，由于SST89C54／58獨特的存儲器結構，使得89C54／58除用做通用的51單片機外，只需配以少量的外圍電路，即可做成51系列單片機仿真器。與功能強大的KEIL軟件相結合，為單片機工程師提供實時仿真開發環境，可完成大部分單片機應用系統的設計．詳細設計資料可從SST公司網站www．sst．coｍ下載。
