電子密碼鎖是一種通過密碼輸入來控制電路或是芯片工作，從而控制機械開關的閉合，完成開鎖、閉鎖任務的電子產品。它的種類很多，有簡易的電路產品，也有基于芯片的性價比較高的產品。應用較廣的電子密碼鎖是以芯片為核心，通過編程來實現的。

設計實現的功能

輸入密碼：

（1）、開始執行時數碼管每一位都顯示“米”，點輸入密碼數碼管只有第一位顯示“米”，點擊數字鍵進行數字選擇；

（2）、按下“確認”鍵后跳到第二個數字，操作同第一步；

（3）、當四個密碼選中完畢，按下“確認輸入”鍵，顯示輸入的密碼；

（4）、按下“開鎖”鍵，若密碼正確，同時顯示*YES，密碼鎖打開；

（5）、按下“開鎖”鍵，若密碼錯誤，則顯示ERRO，密碼鎖不能打開，按下“輸入密碼”鍵，即可重新輸入密碼。

更改密碼：

（1）、在顯示*YES時，按下“更改密碼”鍵后，輸入新的四位密碼；

（2）、按下“確認輸入”鍵，顯示新密碼，按下“確認”鍵，即可設定新密碼。

錯誤警報：

若輸入錯誤密碼超過5次，警報會自動響起，只有再次輸入正確密碼后方可解除警報。

硬件電路設計

相關芯片簡介

1. 8255

第一片8255

定義A.B.C口都為輸出狀態，A.B口控制數碼管的輸入口，對應相應的段碼表，來顯示。C口的PC0，PC1經過2-4譯碼器，來激活數碼管1，2，3，4通道，并采用00，01，10，11，循環輸出的方式，使數碼管通道循環激活，實現動態顯示。

第二片8255

定義A，B，C口都為輸入狀態，對應輸入相應的按鈕狀態，對應相應的程序，實現相應功能。

2. 8253

使用0通道，方式3，對輸入的始終信號分頻，當輸入密碼次數大于5次時，初始化8253，并發出警報提示聲。當輸入密碼正確后，激活1通道，警報提示聲接觸。

3. 2-4譯碼器

由于8086運行速度過快，數碼管動態顯示出現顯示不全的現象，因此PC0，PC1輸出經過2-4譯碼器之后，再激活數碼管，起到緩沖作用。

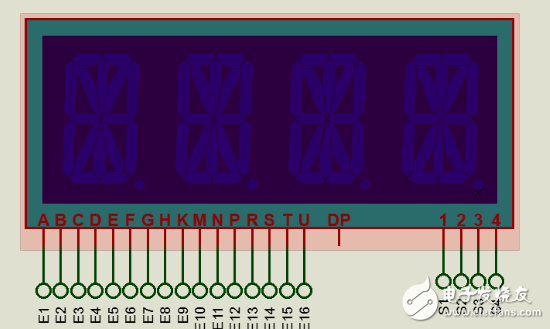

4. 16位數碼管

16位數碼管的數碼管，由16個引腳控制，低電平有效，其中A-H控制外圈0， K-M控制內部*

S1-s4是通道控制，高電平有效。

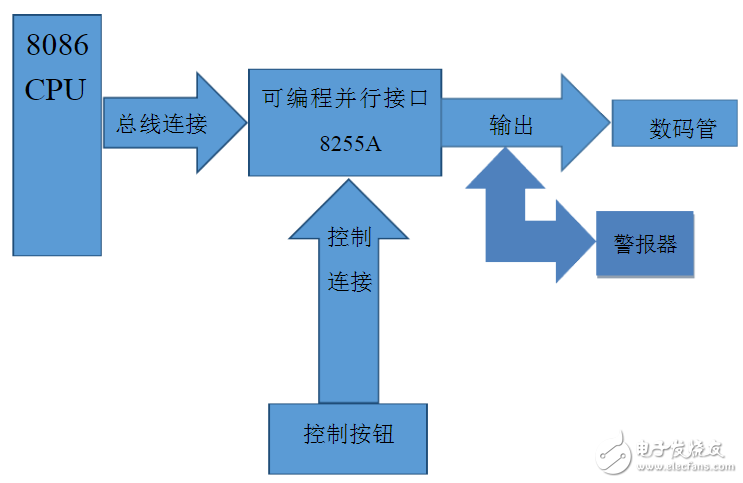

仿真電路總體設計

本實驗設計中，硬件部分涉及到了8086CPU、可編程并行接口8255A，并配合74LS373鎖存器、74LS245緩沖器、74LS138譯碼器等基本元器件，實現了設想的電子密碼鎖。

8255A：如圖，8255A的D0~D7端口與CPU數據線ADO~AD7相接，CPU通過控制線的片選、讀、寫信號接口對8255A進行讀、寫與片選操作。外設接口端的A0-A7八個開關連接245的A0-A7端口，將外設信息傳送到245中，鍵入密碼輸入、密碼確定、修改密碼等多種功能。

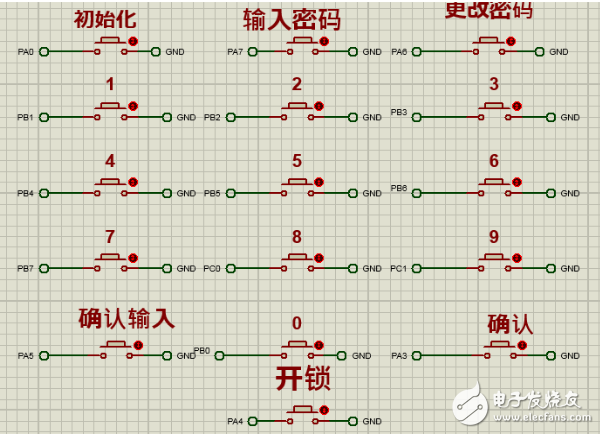

開關功能

如圖，A口的PA0-PA7端口通過鎖存器與數碼管相連用于外圈顯示，B口的PB0-PB7端口通過74LS373鎖存器與數碼管進行連接用于內部“米”字格的顯示。

軟件編程設計

按鍵控制

（1）、控制字

給8255A輸入端口控制字： void fun82531（）

{

__asm

{

mov dx， 0x8006

mov al， 0x37

out dx， al

}

outp（GATE0，0x02）;

outp（GATE0，0x00）;

}

void fun82532（）

{

__asm

{

mov dx， 0x8006

mov al， 0x77

out dx， al

}

outp（GATE0，0x99）; outp（GATE0，0x99）; }

（2）、密碼鍵入控制

整個過程中主要是對是否有按鍵信息輸入進行掃描判斷，并將所得信息與燈管編號進行比對，確定所選擇要鍵入數字的燈管。當目前的燈管數字被選出后，自動跳到下一個燈管，直到四位數字全部選擇完畢。

字符動態顯示

四位密碼選出后，顯示四位選定數字，然后檢測密碼正確性，8255A通過端口A、B、C讀取指令，根據檢測結果，密碼正確則輸出代碼顯示*YES，錯誤則顯示ERRO。

更改密碼，鍵入“更改密碼”控制字后，與輸入密碼的流程相同，先選擇燈管，待選定數字后跳至下一個，直到四位數字全部選定，然后鍵入“確認更改”指令，則密碼更改成功。

系統實現

proteus仿真實驗

如圖，為本實驗的Proteus仿真模擬圖，整個實驗共用到8086CPU一個、74LS245一個、可編程并行接口8255A一個，74LS273鎖存器三個、74LS138譯碼器一個、數碼管一個、與非門兩個、開關八個、電阻八個。
