硬件平臺基于應用處理器PXA310，軟件平臺基于嵌入式Linux的Android操作系統。首先介紹了TF卡與應用處理器的連接電路設計。然后介紹TF卡驅動程序的設計和Android對TF卡的掛載方法。在TF卡驅動程序設計中采用了SPI工作模式和FAT32文件系統，描述了FAT32文件系統的移植。最后介紹了系統調試，并展示了TF卡在視頻數據采集單元中應用的設計結果。

嵌入式系統調試一般使用串口、JTAG、USB或網卡來下載系統鏡像到目標機中。使用串口下載鏡像，協議簡單，接口通用，但傳輸速率太慢。使用JTAG下載鏡像，傳輸速率較高，但需要專用的JTAG調試器，價格較高，限制了調試環境。使用USB或網卡下載鏡像速度快、接口通用，但一般做成產品后的嵌入式設備不需要留出通用的USB或以太網接口，從而增加了設計的復雜性和開發成本。在移動嵌入式產品開發過程中，如果使用TransFlash(TF)卡代替USB或以太網口，由于TF卡一般又都是移動嵌入式產品的必要構成部分，這樣做一般可以減小嵌入式系統調試的復雜性和成本。本文提出使用TF卡更新鏡像的方法，并在實際的嵌入式系統調試中成功應用。使用TF卡下載系統鏡像，速度與通用性都很好，既省去了調試中對其他下載設備的設計需求，又解決了最終產品大容量存儲器的設計問題。

1 TransFIash卡與應用處理器的連接電路設計

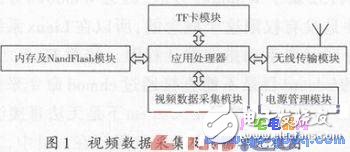

本文調試的嵌入式系統，是一種視頻數據采集與傳輸單元，以PXA310為中央處理器，采集到的視頻數據由PXA310進行壓縮編碼處理，之后發送到網絡中去，供用戶查看。系統調試過程中，視頻數據可以存儲到TF卡中。

TF卡模塊在系統中主要有兩個方面的作用：

一是在嵌入式系統開發調試過程中用于將系統鏡像到目標版；二是作為最終嵌入式系統產品的大容量存儲器。

SD卡有兩個可選的通信協議：SD模式和SPI模式。SD模式是SD卡標準的讀寫方式，但要求主控制器帶有SD卡控制器。PXA310本身沒有TF卡控制器接口，選用SD模式通信就無形中增加了產品的硬件成本，選擇SPI模式可以說是一種最佳的解決方案，相對于SD模式，SPI模式接口與協議簡單、易于操作。這時TF卡在PXA3 10 MMC／SD／SDIO主控制器控制下工作。

2 Blob中TF卡的驅動設計以及FAT32文件系統移植

2．1 設計TF卡SPI模式驅動

TF卡操作遵循SD卡協議，TF卡的操作完全與SD卡相同。相對于SD模式，SPI模式接口與協議簡單、易于操作。PXA310帶有MMC／SD／SDIO主控制器，但由于Blob中沒有提供SD卡與主控制器的具體驅動，實現完整驅動的難度較大，故本文采用GPIO口模擬的SPI模式讀寫TF卡，運行到Linux內核后再加載主控制器驅動運行SD模式的方式，性能與實現難度都可兼顧。

? ? SPI模式TF卡總線采用主從問答式協議。主機發送命令Command，TF卡應答回復Response。SD卡命令有兩種，CMDx和ACMDx。ACMD是應用指令集，屬于擴展指令集，在發送任何的ACMD之前，必須先發送CMD55激活，才可以使用ACMD指令集。發送完一個ACMD，并且卡響應了此指令之后，CMD55的作用就消失了，所以要發送多個或多次發送一個ACMD，需要循環發送CMD55+ACMD。

2．2 SPI模式初始化TF卡流程

TF卡默認的通信模式是SD模式，本文要在SPI模式下設計TF卡驅動，需要從SD模式切換到SPI。為此，先將TF卡上電，延時74個時鐘周期后發送復位命令CMD0，同時將SD卡的CS片選信號置低，若此時接收到應答信號為0x01，說明TF卡進入了SPI模式。

TF卡與MMC卡都可用SPI模式驅動，故在初始化時可考慮與MMC卡的兼容性。在發送CMD0成功接收到應答信號后，連續發送CMD55+ACMD41，若CMD55回復0x01而ACMD41回復0x00，則TF卡初始化成功。若沒有完整的應答，則改發CMD1，若CMD1成功回復0x00，則MMC卡初始化成功。

在SPI模式下，TF卡的初始化時鐘頻率不能超過400 kHz。初始化成功后，就可以配置高速時鐘下TF卡的讀寫操作了。圖2為T(mén)F卡初始化流程圖。? ?

在Blob中完成TF卡初始化，還需要初始化PXA310的GPIO口，并根據對應TF卡的引腳配置其輸入輸出關系。

在Blob中，PXA3 10的PXA_SD_D2、PXA_SD_D3、PXA_SD_CMD、PXA_SD_CLK、PXA_SD_D0、PXA_SD_D1這幾個I／O口并沒設置為GPIO口，不能在軟件上進行讀寫操作，要使用SPI模式，必須將這幾個IO口設置為GPIO。通過在MFP寄存器中配置IO口的功能號，再配置相應參數即可實現。

2．3 通過SPI讀寫TF卡的程序設計

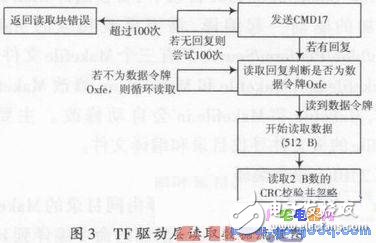

TF卡的讀寫以塊為單位，初始化完成后，使用CMD16設置SD卡讀寫塊長度(512 B)，發送CMD17和CMD24讀單塊寫單塊，發送CMD18和CMD25讀多塊和寫多塊。實現TF驅動層中讀寫函數的邏輯流程如圖3所示。? ?

2．4 FAT32文件系統移植

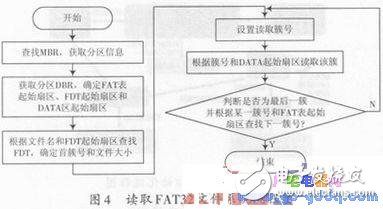

在文中，F(xiàn)AT32文件系統移植主要包括系統初始化和文件管理程序修改(主要是文件讀取)。FAT32的初始化就是找到各個部分的起始扇區位置。首先查找MBR的分區表，獲取分區信息，然后找到每個分區的DBR，再根據DBR中的BPB得到分區的起始扇區、結束扇區、文件系統類型、FAT表個數、每簇占用扇區數等信息。最后根據下面的算法得到文件分配表FAT、文件目錄表FDT和數據區DATA的起始扇區。FAT32讀取文件流程如圖4所示。 ??

2．5 設計Blob命令下載系統鏡像

Blob啟動之后，首先初始化一些基本的硬件設備如串口等，然后檢測系統內存映射，設置CPU運行頻率等一些參數，接著就進入了命令行模式。

在Blob中提供tfdownload命令，主函數的形參就是接收到的命令內容和參數。若參數為“init”，則調用TF卡驅動的初始化，否則將此參數作為文件名傳給FAT32文件系統打開并讀取文件內容。最終實現“tfdownloadinit”調用TF卡驅動初始化TF卡。使用“tfdownload”+文件名可以調用FAT32文件系統和TF卡的驅動下載該文件名的鏡像到內存中。

2．6 MakeFile文件修改與交叉編譯

(1)TF卡驅動與FAT32文件系統編譯

按照Blob中驅動程序的結構，TF卡驅動與FAT32文件系統源文件保存在／SRC／blob／Platform／Common／Source目錄下，而FAT32文件系統頭文件在／src／blob／Platform／Common／include目錄下，要在編譯Blob的時候?qū)⑻砑拥尿?qū)動一起編譯，需要更改相應的Makefile。

在／src／blob／Platform／Source下有三個Makefile文件，分別是Makefile．a(chǎn)m，Makefile和Makefile．in，修改Makefile．a(chǎn)m即可，Makefile和Makefile．in會自動修改。主要增加Makefile的頭文件尋找目錄和編譯文件。

(2)Blob命令編譯

src／commands下的命令編譯由同目錄的Makefile確定，同樣需要修改Makefile使添加的命令編譯到Blob中去。另外，要使該命令在Blob中生效，還需要修改Blob的configure．in文件，在configure．in中添加：blob_commands=“$blob_commands，tfdownload”；。

(3)編譯Blob

linux-2．6．25中集成了Blob，用linux-2．6．25的工具鏈編譯好之后，在…／pxalinux／MHN-LINUX-PLATFORM／rel／target／bin中，boot_nontrust．bin就是生成的Blob鏡像。

2．7 系統鏡像下載的實現

先用tfdownload init命令初始化TF卡驅動，然后使用tfdownload下載系統鏡像到內存中，再使用Nandwrite命令寫入NandFlash中。

3 Android下掛載TF卡實現數據存儲

在Android系統中使用TF卡做儲存器，必須先將TF卡掛載到Android上。要啟用void，需要在Android啟動配置文件init．rc中關閉mountd并開啟void服務。通過對配置文件init．rc進行下面的修改完成此項功能。

servICe void／system／bin／void ／／vold服務開啟socket void stream 0660 root mount

……

#service mountd／system／bin／mountd／／mountd服務關閉(被注釋了)#socket mountd stream 0660 root mount

void．conf文件是void程序掛載設備的配置文件，里面記載了掛載設備的設備路徑、設備類型以及掛載的目標位置(掛載點)。需要在該文件中加入TF卡的掛載信息，然后，將void．conf加入到system／etc目錄下，void程序就可以直接讀取該配置文件了。

FAT32屬于Windows分區，因?yàn)閃indows分區里面的文件是沒有權限這個概念的，所以在Linux系統中使用此分區時要手動指定默認權限。掛載TF卡之后Android的／sdcard目錄不能直接通過chmod命令來修改對于system組的讀寫權限，在system下是無法直接訪問TF卡的，需要在掛載的時候添加權限。在void中，真實掛載TF卡的操作如下：

rc=mount(deVpath，vol->mount_point，“vfat”，flags，“utf8，uid=1000，gid=1000，F(xiàn)Mask=711，DMAsk=700，shortname=mix ed”)；其中uid代表屬主，uid=1 000代表system用戶，fmask和dmask分別對應文件和目錄的權限8進制碼的反碼。

4 設計結果展示

本文調試的數據采集與傳輸單元實物如圖5所示，TF卡位于PCB板右上角。使用該單元錄制視頻并保存在TF卡中，設定錄制時間為30 s，30 s后關閉，取出TF卡，將TF卡與PC連接，錄像文件效果如圖6所示。

使用TF卡下載系統鏡像操作步驟如下：

（1）用“tfdownload init”命令初始化TF卡驅動，返回“TF CARD INIT SUCCESS！”即表示TF卡初始化成功。

（2）然后使用“tfdownload”+文件名的方式下載系統鏡像到內存中，顯示“TFCARD download done！”即表示TF卡下載鏡像成功。

（3）最后使用Nandwrite命令將內存中的鏡像寫入NandFlash中，返回“Done！”即表示寫入成功。

使用vold掛載TF卡的操作結果如圖7所示。其中“l(fā)ogcat—s void”用來顯示void運行的輸出信息?！癗ew MMC card‘0000’added”表示成功加載TF卡，“Disk…。.New blkdev 179．0”表示TF卡作為一個塊設備被成功加載，“Partition…。.New blkdev 179．1”表示TF卡第一個分區被成功加載，“Successfully mounted vfat filesystem179：1”表示成功掛載FAT32分區。到這一步，Android系統就已經成功掛載了FAT32系統的TF卡。

5 結語

本文結合嵌入式開發調試和嵌入式大容量存儲的背景，提出并實現了一個使用TF卡進行嵌入式系統開發調試及存儲應用的方案。在嵌入式系統調試中使用TF卡下載系統鏡像，速度與通用性都很好，還可以很方便的和PC機交換數據。作為嵌入式產品的一個構成部分，使用TF卡調試既省去了其他下載設備的設計，又可以在系統中作為大容量存儲器使用。本文具體完成的工作包括TF卡同應用處理器的連接電路設計、TF卡的驅動程序設計和FAT32文件系統移植、在Android平臺下實現了TF卡的自動掛載。
