? ?1．實驗任務

如圖4.14.2所示，用AT89S51的并行口P1接4×4矩陣鍵盤，以P1.0－P1.3作輸入線，以P1.4－P1.7作輸出線；在數碼管上顯示每個按鍵的“0－F”序號。對應的按鍵的序號排列如圖4.14.1所示?

圖4.14.1

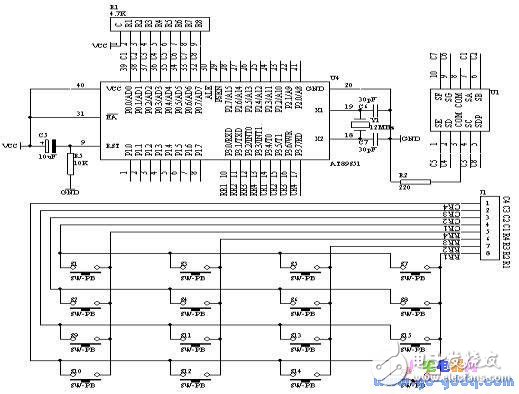

2．硬件電路設計原理圖

圖4.14.2

3．系統板上硬件連線設計

（1．? ? ? 把“單片機系統“區域中的P3.0－P3.7端口用8芯排線連接到“4X4行列式鍵盤”區域中的C1－C4　R1－R4端口上；

（2．? ? ? 把“單片機系統”區域中的P0.0/AD0－P0.7/AD7端口用8芯排線連接到“四路靜態數碼顯示模塊”區域中的任一個a－h(huán)端口上；要求：P0.0/AD0對應著a，P0.1/AD1對應著b，……，P0.7/AD7對應著h。

4．? 程序設計內容

（1．? ? ? 4×4矩陣鍵盤識別處理

（2．? ? ? 每個按鍵有它的行值和列值，行值和列值的組合就是識別這個按鍵的編碼。矩陣的行線和列線分別通過兩并行接口和CPU通信。每個按鍵的狀態同樣需變成數字量“0”和“1”，開關的一端（列線）通過電阻接VCC，而接地是通過程序輸出數字“0”實現的。鍵盤處理程序的任務是：確定有無鍵按下，判斷哪一個鍵按下，鍵的功能是什么；還要消除按鍵在閉合或斷開時的抖動。兩個并行口中，一個輸出掃描碼，使按鍵逐行動態接地，另一個并行口輸入按鍵狀態，由行掃描值和回饋信號共同形成鍵編碼而識別按鍵，通過軟件查表，查出該鍵的功能。

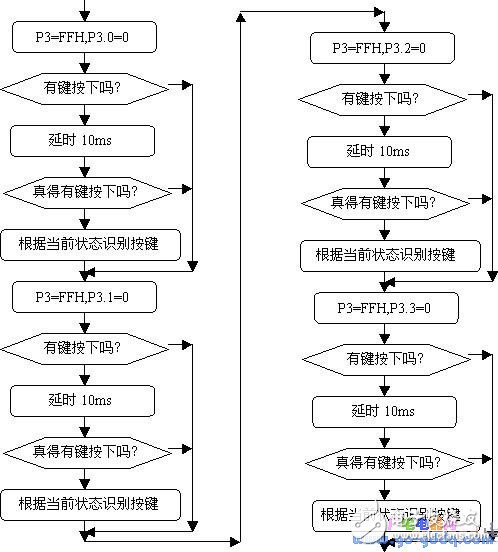

5．程序框圖

圖4.14.3

6．匯編源程序代碼

　　KEYBUF EQU 30H

　　ORG 00H

　　START： MOV KEYBUF，#2

　　WAIT：

　　MOV P3，#0FFH

　　CLR P3.4

　　MOV A，P3

　　ANL A，#0FH

　　XRL A，#0FH

　　JZ NOKEY1

　　LCALL DELY10MS

　　MOV A，P3

　　ANL A，#0FH

　　XRL A，#0FH

　　JZ NOKEY1

　　MOV A，P3

　　ANL A，#0FH

　　CJNE A，#0EH，NK1

　　MOV KEYBUF，#0

　　LJMP DK1

　　NK1： CJNE A，#0DH，NK2

　　MOV KEYBUF，#1

　　LJMP DK1

　　NK2： CJNE A，#0BH，NK3

　　MOV KEYBUF，#2

　　LJMP DK1

　　NK3： CJNE A，#07H，NK4

　　MOV KEYBUF，#3

　　LJMP DK1

　　NK4： NOP

　　DK1：

　　MOV A，KEYBUF

　　MOV DPTR，#TABLE

　　MOVC A，@A+DPTR

　　MOV P0，A

　　DK1A： MOV A，P3

　　ANL A，#0FH

　　XRL A，#0FH

　　JNZ DK1A

　　NOKEY1：

　　MOV P3，#0FFH

　　CLR P3.5

　　MOV A，P3

　　ANL A，#0FH

　　XRL A，#0FH

　　JZ NOKEY2

　　LCALL DELY10MS

　　MOV A，P3

　　ANL A，#0FH

　　XRL A，#0FH

　　JZ NOKEY2

　　MOV A，P3

　　ANL A，#0FH

　　CJNE A，#0EH，NK5

　　MOV KEYBUF，#4

　　LJMP DK2

　　NK5： CJNE A，#0DH，NK6

　　MOV KEYBUF，#5

　　LJMP DK2

　　NK6： CJNE A，#0BH，NK7

　　MOV KEYBUF，#6

　　LJMP DK2

　　NK7： CJNE A，#07H，NK8

　　MOV KEYBUF，#7

　　LJMP DK2

　　NK8： NOP

　　DK2：

　　MOV A，KEYBUF

　　MOV DPTR，#TABLE

　　MOVC A，@A+DPTR

　　MOV P0，A

　　DK2A： MOV A，P3

　　ANL A，#0FH

　　XRL A，#0FH

　　JNZ DK2A

　　NOKEY2：

　　MOV P3，#0FFH

　　CLR P3.6

　　MOV A，P3

　　ANL A，#0FH

　　XRL A，#0FH

　　JZ NOKEY3

　　LCALL DELY10MS

　　MOV A，P3

　　ANL A，#0FH

　　XRL A，#0FH

　　JZ NOKEY3

　　MOV A，P3

　　ANL A，#0FH

　　CJNE A，#0EH，NK9

　　MOV KEYBUF，#8

　　LJMP DK3

　　NK9： CJNE A，#0DH，NK10

　　MOV KEYBUF，#9

　　LJMP DK3

　　NK10： CJNE A，#0BH，NK11

　　MOV KEYBUF，#10

　　LJMP DK3

　　NK11： CJNE A，#07H，NK12

　　MOV KEYBUF，#11

　　LJMP DK3

　　NK12： NOP

　　DK3：

　　MOV A，KEYBUF

　　MOV DPTR，#TABLE

　　MOVC A，@A+DPTR

　　MOV P0，A

　　DK3A： MOV A，P3

　　ANL A，#0FH

　　XRL A，#0FH

　　JNZ DK3A

　　NOKEY3：

　　MOV P3，#0FFH

　　CLR P3.7

　　MOV A，P3

　　ANL A，#0FH

　　XRL A，#0FH

　　JZ NOKEY4

　　LCALL DELY10MS

　　MOV A，P3

　　ANL A，#0FH

　　XRL A，#0FH

　　JZ NOKEY4

　　MOV A，P3

　　ANL A，#0FH

　　CJNE A，#0EH，NK13

　　MOV KEYBUF，#12

　　LJMP DK4

　　NK13： CJNE A，#0DH，NK14

　　MOV KEYBUF，#13

　　LJMP DK4

　　NK14： CJNE A，#0BH，NK15

　　MOV KEYBUF，#14

　　LJMP DK4

　　NK15： CJNE A，#07H，NK16

　　MOV KEYBUF，#15

　　LJMP DK4

　　NK16： NOP

　　DK4：

　　MOV A，KEYBUF

　　MOV DPTR，#TABLE

　　MOVC A，@A+DPTR

　　MOV P0，A

　　DK4A： MOV A，P3

　　ANL A，#0FH

　　XRL A，#0FH

　　JNZ DK4A

　　NOKEY4：

　　LJMP WAIT

　　DELY10MS：

　　MOV R6，#10

　　D1： MOV R7，#248

　　DJNZ R7，$

　　DJNZ R6，D1

　　RET

　　TABLE： DB 3FH，06H，5BH，4FH，66H，6DH，7DH，07H

　　DB 7FH，6FH，77H，7CH，39H，5EH，79H，71H

　　END

　　7． C語言源程序

　　#include 《AT89X51.H》

　　unsigned char code table［］={0x3f，0x06，0x5b，0x4f，

　　0x66，0x6d，0x7d，0x07，

　　0x7f，0x6f，0x77，0x7c，

　　0x39，0x5e，0x79，0x71};

　　unsigned char temp;

　　unsigned char key;

　　unsigned char i，j;

　　void main（void）

　　{

　　while（1）

　　{

　　P3=0xff;

　　P3_4=0;

　　temp=P3;

　　temp=temp & 0x0f;

　　if （temp！=0x0f）

　　{

　　for（i=50;i》0;i--）

　　for（j=200;j》0;j--）;

　　temp=P3;

　　temp=temp & 0x0f;

　　if （temp！=0x0f）

　　{

　　temp=P3;

　　temp=temp & 0x0f;

　　switch（temp）

　　{

　　case 0x0e：

　　key=7;

　　break;

　　case 0x0d：

　　key=8;

　　break;

　　case 0x0b：

　　key=9;

　　break;

　　case 0x07：

　　key=10;

　　break;

　　}

　　temp=P3;

　　P1_0=~P1_0;

　　P0=table［key］;

　　temp=temp & 0x0f;

　　while（temp！=0x0f）

　　{

　　temp=P3;

　　temp=temp & 0x0f;

　　}

　　}

　　}

　　P3=0xff;

　　P3_5=0;

　　temp=P3;

　　temp=temp & 0x0f;

　　if （temp！=0x0f）

　　{

　　for（i=50;i》0;i--）

　　for（j=200;j》0;j--）;

　　temp=P3;

　　temp=temp & 0x0f;

　　if （temp！=0x0f）

　　{

　　temp=P3;

　　temp=temp & 0x0f;

　　switch（temp）

　　{

　　case 0x0e：

　　key=4;

　　break;

　　case 0x0d：

　　key=5;

　　break;

　　case 0x0b：

　　key=6;

　　break;

　　case 0x07：

　　key=11;

　　break;

　　}

　　temp=P3;

　　P1_0=~P1_0;

　　P0=table［key］;

　　temp=temp & 0x0f;

　　while（temp！=0x0f）

　　{

　　temp=P3;

　　temp=temp & 0x0f;

　　}

　　}

　　}

　　P3=0xff;

　　P3_6=0;

　　temp=P3;

　　temp=temp & 0x0f;

　　if （temp！=0x0f）

　　{

　　for（i=50;i》0;i--）

　　for（j=200;j》0;j--）;

　　temp=P3;

　　temp=temp & 0x0f;

　　if （temp！=0x0f）

　　{

　　temp=P3;

　　temp=temp & 0x0f;

　　switch（temp）

　　{

　　case 0x0e：

　　key=1;

　　break;

　　case 0x0d：

　　key=2;

　　break;

　　case 0x0b：

　　key=3;

　　break;

　　case 0x07：

　　key=12;

　　break;

　　}

　　temp=P3;

　　P1_0=~P1_0;

　　P0=table［key］;

　　temp=temp & 0x0f;

　　while（temp！=0x0f）

　　{

　　temp=P3;

　　temp=temp & 0x0f;

　　}

　　}

　　}

　　P3=0xff;

　　P3_7=0;

　　temp=P3;

　　temp=temp & 0x0f;

　　if （temp！=0x0f）

　　{

　　for（i=50;i》0;i--）

　　for（j=200;j》0;j--）;

　　temp=P3;

　　temp=temp & 0x0f;

　　if （temp！=0x0f）

　　{

　　temp=P3;

　　temp=temp & 0x0f;

　　switch（temp）

　　{

　　case 0x0e：

　　key=0;

　　break;

　　case 0x0d：

　　key=13;

　　break;

　　case 0x0b：

　　key=14;

　　break;

　　case 0x07：

　　key=15;

　　break;

　　}

　　temp=P3;

　　P1_0=~P1_0;

　　P0=table［key］;

　　temp=temp & 0x0f;

　　while（temp！=0x0f）

　　{

　　temp=P3;

　　temp=temp & 0x0f;

　　}

　　}

　　}

　　}

　　}
