安全性在包括智能手機配件、智能儀表、個人健康監控、遙控以及存取系統等各種應用中正在變得日益重要。要保護收益及客戶隱私，OEM 廠商必須采用安全技術加強系統的防黑客攻擊能力。對于大量這些應用而言，將要部署數百萬的器件，工程師面臨的挑戰是在不嚴重影響系統成本或可靠性的同時，確保最佳安全平衡。主要注意事項包括保護敏感數據的傳輸，防止MCU應用代碼及安全數據被讀取，防止 MCU 遭到物理攻擊，最大限度提高電源效率，以及支持安全升級，確保設備能夠應對未來安全威脅等。

安全設備必須能像銀行保險庫一樣有效地安全存儲敏感信息。這類信息包括交換的實際數據(比如客戶的信用卡號或者何時用了多少電的記錄等)以及任何確保通信通道安全的加密數據(如安全密鑰及密碼等)等。

最新低功耗微處理器?(MCU) 集成降低安全應用成本與功耗所需的高性能以及各種特性，可幫助開發人員為低功耗應用提高安全性。此外，它們還采用非易失性FRAM替代 EEPROM 或閃存提供穩健統一的存儲器架構，從而可簡化安全系統設計。

FRAM 的優勢

與基于閃存的傳統系統相比，F(xiàn)RAM 可提供優異的保留性與耐用性。采用閃存，數據按晶體管充電狀態存儲(如開或關)。寫入閃存時，必須先擦除相應的塊然后再寫入。這個過程可對閃存造成物理損壞，最終導致晶體管無法可靠保持電荷。

確保閃存的最長使用壽命，通常部署損耗平衡等技術在各個塊上平攤使用量，以避免某些常用塊過早損壞。進而需要評估閃存系統可靠性，是因?yàn)殚W存的耐用性規范反映的是平均故障率，每個具體塊的耐用性有高有低。此外，保留的可靠性會隨耐用性極限的接近而下降，因?yàn)楸Ａ羰歉鶕?jù)每個存儲器元素的磨損進行統計的。

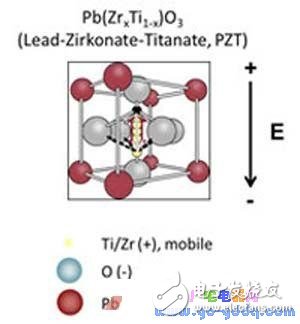

圖1：FRAM PZT 分子的模型

相比之下，F(xiàn)RAM 將數據按分子極化狀態存儲。由于該過程為非破壞性，因此 FRAM 具有幾乎無限期的保留性與耐用性。對必須在整個設備使用壽命期間執行 20,000 至 40,000 次交易的移動支付系統等應用而言，F(xiàn)RAM 無需考慮耐用性與可靠性問題。

此外，F(xiàn)RAM 的高耐用性也關系到某些應用的安全性。例如，要提高通信安全性，每次新傳輸都需要生成新密鑰。這種方法必須考慮閃存和 EEPROM 的耐用性問題。使用 FRAM 就無需考慮密鑰改變頻次對存儲器耐用性產生影響的問題。

校準

除了防止應用數據和加密密鑰遭到非授權讀寫之外，系統還必須防止參數被惡意篡改，導致敏感信息被訪問，甚至發生物理 MCU 本身受到侵害攻擊的情況。MCU 容易受到各種攻擊的侵害，導致存儲器中存儲的數據、應用代碼或安全密鑰被提取。

在許多情況下，MCU 攻擊的目的都是為了改變器件上存儲的數據。例如，自動計量儀表上的使用數據可能被修改，顯示實際使用數額偏低，導致每月賬單降低。一般說來，黑客不是去修改收集到的數據，而是要改變應用代碼本身。要達到這一目標，它們必須首先獲得應用代碼畫面，進行逆向工程，然后在系統中使用修改后的版本進行成功覆蓋。

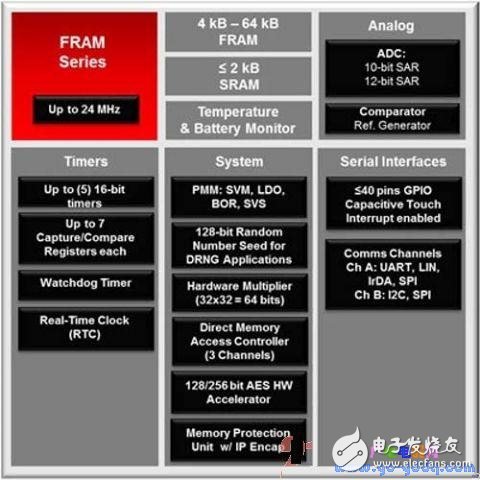

圖 2：TI?MSP430FR59xx MCU 建立在超低功耗“Wolverine”技術平臺基礎之上，采用非易失性 FRAM 替代 EEPROM 或閃存提供高穩健統一存儲器架構，可簡化安全系統設計

目前已經出現了大量強制系統暴露保密信息甚至其應用代碼的方法。例如，故障攻擊可引發故障操作，讓系統進入不可預測的狀態，從而使其輸出安全密鑰或應用代碼塊。此外，黑客還可對系統進行物理攻擊，分離 MCU 或采用光學手段引發故障。需要注意的是，不是所有以下攻擊情境都適用于所有應用，具體可能發生哪種攻擊取決于風險數據的應用及價值。

? 機械探查：雖然對 EEPROM 進行機械探查比較困難，但仍可通過?IC?后端、采用既不破壞浮動?xùn)?，又不破壞比特單元?shù)據的方法做到。相比之下，F(xiàn)RAM 的極化狀態只有在電路完整時才能檢測到。

? 電源分析：頻譜電源分析 (SPA) 和動態電源分析 (DPA) 是測量 MCU 電磁輻射或電源使用的專業技術，其可創建用來確定 MCU 內部所做工作的配置文件。EEPROM 與閃存需要工作電壓為 10 至 14V 的電荷泵，使其比較容易檢測到。FRAM 極其快速的讀寫速度(分別為 50 ns 和 200 ns 以下)以及較低的工作電壓 (1.5 V) 使其被成功安裝基于 SPA 或 DPA 的攻擊極為困難。

? 顯微鏡檢查：實踐證明，使用 Atomic Force Microscopy (AFM) 或 SCANning Kelvin Probe Microscopy (SKPM) 可在后端剝層后檢測到 EEPRO 中的浮動?xùn)烹姾伤?，因此可記錄存儲在存儲器位置上或在?shù)據線路上傳輸?shù)臄?shù)據。

? 電壓篡改：這類攻擊多年來一直針對 EEPROM 及閃存設備，特別是用于電話卡作弊。實際上，就是讓設備輸入電壓超過標準范圍，對比特單元進行強制編程。注意，提供工作時間比 EEPROM 比特單元完成編程所需時間長得多的欠壓及過壓保護電路系統非常困難。不過，F(xiàn)RAM 的讀寫時間很快，因此可對電壓篡改攻擊進行保護。

? 光篡改：有證據表明，EEPROM 比特單元可能因?yàn)?Optical Fault Induction 攻擊而導致數據值被修改。激光或 UV 輻射都不會影響 FRAM 比特單元(忽略強光熱效應)，因此基于 FRAM 的設備對于這類攻擊而言是安全的。

? 輻射：阿爾法粒子可導致 EEPROM 中的比特替換。實踐證明，F(xiàn)RAM 架構不受阿爾法粒子及其它輻射源影響。此外，由于 FRAM 的鐵電屬性，其也不受磁場影響。

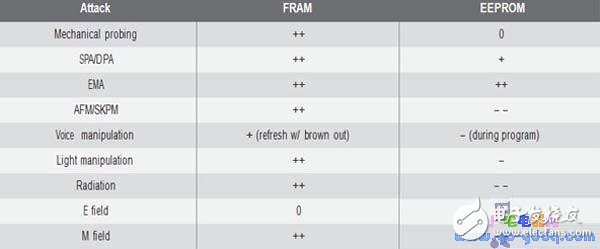

圖 3：FRAM 與 EEPROM 受影響情況一覽表

對于眾多上述攻擊的應對措施就是確保閃存及 EEPROM IC 的安全性。但是，與某種攻擊實例以及某單個器件上被盜用數據的價值相比，這些應對措施往往實施起來成本太高。此外，這些應對措施可提高電源需求，提升應用設計復雜性，從而可降低整體系統可靠性。然而，由于 FRAM 提供針對不同類型攻擊的所有內在恢復力，因此可對安全應用產生比閃存和 EEPROM 更積極的影響，降低設計復雜性，消除實施應對措施的開銷。

使用支持快速信號及偏振狀態的 FRAM 與使用閃存和 EEPROM 相比，可為敏感代碼及數據提供強大保護。FRAM?存儲器塊可采用不同類型的訪問權限進行配置，進一步保護系統。只讀針對諸如?LCD?使用的字體等常量，讀寫僅支持變量，而讀取與執行僅適用于應用代碼。訪問權限的使用不僅可提高應用穩定性，防止存儲器的無意識濫用，而且還可針對系統蓄意攻擊提供保護。

此外，F(xiàn)RAM 存儲器管理還可通過 IP 包絡提供另一層存儲器安全，使開發人員不但可定義受保護的存儲器分段，而且還可針對應用進行功能拆分。只有通過代碼執行在相同包絡分段內才能對受保護分段進行直接讀寫訪問。這樣，來自未保護分段的代碼要訪問包絡分段的唯一途徑就是調用受保護分段內的函數。具體而言，處理安全密鑰及數據的代碼可通過打包與其它應用隔離。這樣，即便應用代碼遭到某種毀壞，也不會暴露系統的安全部分。此外，外部?JTAG?訪問不允許進入受保護分段。不過要特別注意的是，任何設計都必須包含安全門入口和多重檢查等軟件設置，以便傳遞這種安全標準。該實用硬件特性可產生更深遠的意義，但不是萬無一失的“傻瓜式”方案。

電源

采用無線連接的便攜式應用在設計時需要考慮電源效率問題。例如，加密通道會由所使用的握手與認證過程大幅提升事務處理開銷。例如該過程不但可延長無線電的工作時間，而且還可延長 CPU 的工作時間。在使用閃存或 EEPROM 等慢速存儲器技術時，無線更新在超過 10 mA 的恒定電流下可以按秒計，這對電池的負面影響非常大。

集成型 AES 256 加密引擎的高效率有助于工程師推出功耗僅為此前所需能源十分之一的加密功能。此外，F(xiàn)RAM 更快的訪問速度與更低的電源需求所消耗的功耗可比傳輸前加密格式記錄數據的單位功耗減少約 250 倍。

更好地理解這些數字，需要考慮執行無線更新的低功耗器件。由于這些器件所需電源極少，因此要采用 EEPROM 或閃存的話，一次更新的功耗可能就高達電池使用壽命的一個月。而采用 FRAM 的同等系統將使用不足四分之一天的電池使用壽命。

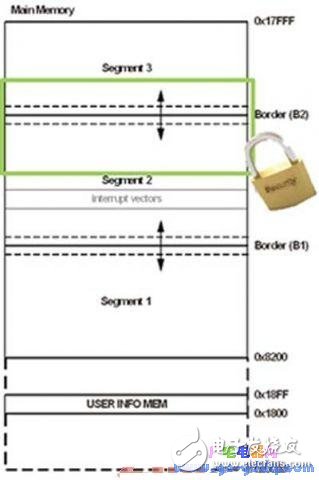

圖 4：TI?MSP430FR59xx MCU 采用 FRAM 存儲器管理提供存儲器保護及 IP 包絡

此外，F(xiàn)RAM 的高效率還可影響到標準工作期間的電源與存儲器使用效率。閃存和 EEPROM 必須在某一時刻為存儲器擦除一個數據塊并對其進行編程。因此，要改變單比特系統標識，就必須從閃存讀取 256 字節的整個塊，擦除該塊并重新為其寫回數據。利用 FRAM，開發人員可對全部存儲器進行比特級訪問。
