所有的STM32芯片中都帶有逐次逼近型ADC模塊，關于它的應用非常廣泛和頻繁。不過,應用過程中時常也會遇到些問題，這盡力小結下，與大家分享出來算作一些提醒。

1、Vdda沒有供電或沒有正常供電；STM32系列眾多，該參數不可一概而論，細節請參考各個芯片數據手冊。

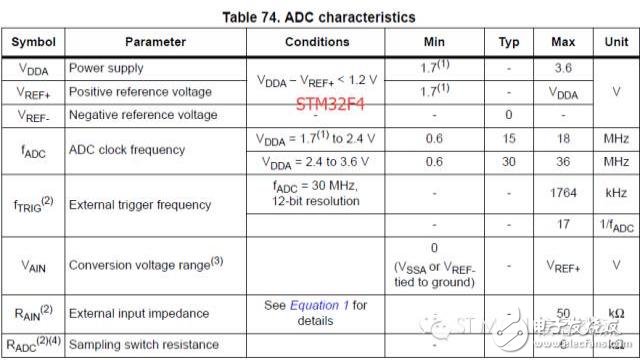

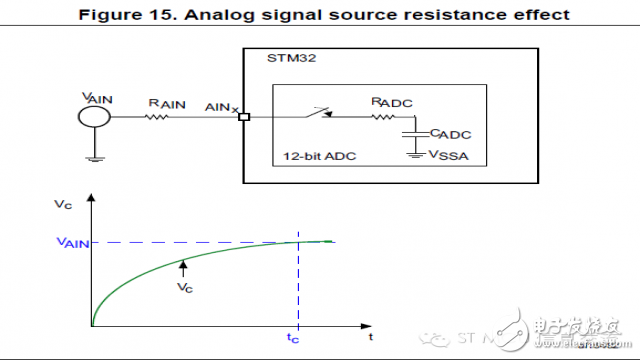

2、采樣電阻取值不合適，跟采樣時間不匹配，經常表現為輸入電阻過大、配置的采樣時間偏短。實際設計時可以參考下STM32官方各系列評估板的相關電路。另外可以參考ST官方的應用筆記AN2834。關于ADC 應用其它的應用筆記，可以去搜索ADC即可。

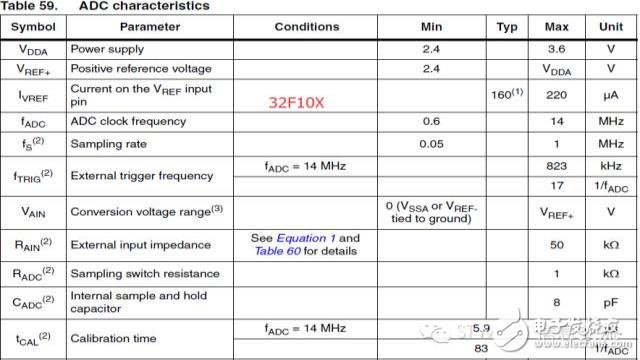

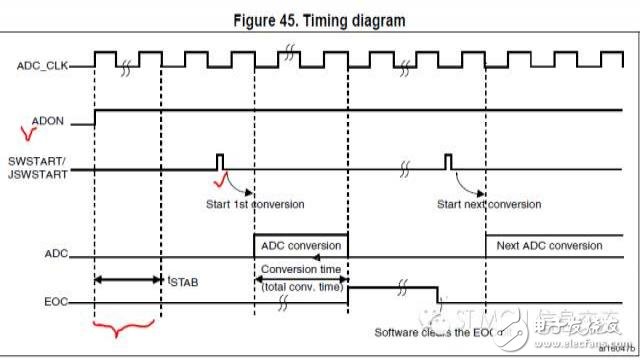

3、ADC上電開啟到穩定需要一段時間，即Tstab,該參數在數據手冊里有介紹。在使用寄存器操作時要特別注意這個時間。另外要注意給ADC外設上電、使能ADC功能、啟動ADC轉換、實質AD轉換是不一樣的動作和不同的時間點。

4、輸入信號幅度超過ADC參考電壓范圍導致轉換結果的數據錯誤。
5、芯片供電的波動尤其VREF的波動和外來干擾都會導致ADC轉換值的異常。
6、在使用注入觸發轉換時，觸發事件的時間間隔必須大于注入轉換序列所需的轉換時間。比方有兩個注入通道所需轉換時間為28 ADCLK，那觸發事件的間隔必須大于28個ADCLK,比方29，30 個ADCLK等都可以。
7、大多數STM32的ADC模塊在使用前需要校準。校準須在啟動AD轉換之前完成。原則上給ADC外設上電后校準一次就夠，但當參考電壓波動較大、溫度變化較劇烈時需再次校準。
8、開啟ADC的DMA功能，建議在ADC校準之后進行。換句話說校準ADC前不要使能其ADC的DMA功能。尤其涉及到多通道ADC  DMA傳輸時要注意這個次序。
9、如果使用ADC的DMA傳輸，在啟動AD轉換時，DMA需配置好且被使能待命。
10、當使用內部SENSOR ADC通道時，注意這些通道從開啟到穩定跟開啟ADC模塊一樣都是需要時間的；針對這些特定傳感器通道的AD采樣時間，手冊里往往有相關參數明確告知,請參照使用。比方內部溫度傳感器通道的采樣時間推薦為17us.
11、ADC通道序列的修改應該保證在ADC的停止?fàn)顟B(tài)下進行。
12、在多通道ADC DMA傳輸時，經常出現因?yàn)榫彌_區數據類型、源數據類型不一致導致的異常狀況。這里主要是因?yàn)閿?shù)據寬度不一致所導致的問題。
13、當外部信號被選擇為注入轉換的觸發信號時，只有其上升沿才有效。

上面提到的都只是拋磚引玉的提醒, 設計應用時多留意下，特別是第7、8、9、12四點提醒。STM32的ADC外設在不同系列間也不完全相同，尤其涉及多個ADC模塊配合采樣轉換的時候還是挺復雜的。任何時候都不忘多查看STM32英文參考手冊和數據手冊。
