1 干簧管是 感元件，當磁鐵 近時，常開觸點閉合而接通 感電路 觸點負荷僅為 十毫安
2 通常玩具直流電動機工作電壓低，雖然在1.5～3V就可以啟動，但起動電流較大（1～2安培），電動機空載時運轉電流約為500mA
3小功率硅管8050，其集電極最大允許電流ICM可達1.5A，以滿足電動機起動電流的要求
4 雙金屬?gòu)?fù)片開關,當 熱時閉合
5 通常光敏電阻器，例如MG45有光照射時的亮阻2～10kΩ光敏電阻器是一種受光照射導電能力急劇增 的電子元件。常用的型號為MG45-1 工作電壓在5V時，通過的電流不應超過2mA
6 水的電阻約50kΩ
7 般情況下，8－10毫安以下的工頻電流，50毫安以下的直流電流可以年作人體允許的安全電流 一般情況下，人體電阻可按1000－2000歐考慮
8 低電壓（5V）蜂鳴器，其工作電流僅需十 個毫安 9 繼電器線圈（JRC—21F）工作電流大約60mA，比玩具電動機工作電流小，比蜂鳴器、發光二極管工作電流大常用的超小型小功率繼電器，型號為JRC－21F，線圈電源電壓為3V或6V 觸點工作直流24V、1A繼電器線圈電阻從 十歐（3～6v）～ 十千歐(220v) 24V大約1K多 線圈電流不一般不超過100m
10 發光二極管和普通二極管不同的地方是在導通時的正向壓降比較大，一般為1.5～2.V(普通硅二極管約為0.7V)。發光二極管的工作電流一般為10～40mA
11 萬用表二極管檔測出來的是壓降 二極管的導通電阻在 百歐或 千歐之間
12 如果數 管共陽極形式，那么它的驅動級應為集電極開路（OC）結構， 如果數 管為共陰極形式，它的驅動級應為射極輸出或源極輸出電路13 穩壓管在電路中要反向連接。穩壓管的反向擊穿電壓稱為穩定電壓
14 220V的燈泡電阻大約在 千歐 （25瓦燈泡電阻大約2000歐姆，工作電壓220伏特）電流 百毫安 小燈泡（3v-5v）電阻 十歐 電流 百毫 安
15 汽車起動機的啟動電流為200～600A
17 電動機線圈電阻不超過2歐 電流 安到 百安 對于380V電機 1千瓦對應2安
18 點火線圈初級線圈電阻不超過1歐 次級大約 千歐
19 IC輸出能力 輸出高電平時電流
74LS:400uA(驅動不了發光二極管)(輸出阻抗（內阻）50～250歐（ 據短路電流計算出來），能帶負載的能力要求負載輸入電阻大于12K（ 據輸出高電平電流計算400uA） LS的輸入電阻為250K（ 據輸入高電平輸入電流計算20uA）))
74HC:4mA(輸出阻抗（內阻） 十歐？（ 據短路電流計算出來），能帶負載的能力要求負載輸入電阻大于1.25K（ 據輸出高電平電流計算 4mA） HC的輸入電阻為50M歐（ 據輸入高電平輸入電流計算0.1uA）))輸出低電平時電流 74LS:8mA 74HC:4mA
IC輸出時相當于一個電源，電源的內阻越小，相對的驅動能力越強 一般電源的內阻不到1歐 一般電路中間級輸入電阻比較大，輸出驅動級電阻有大（燈泡，繼電器）有?。ɡ?，噴嘴）
對于共射接法的三極管來說，輸入電阻大約為Rb，輸出電阻為Rc
射極輸出輸入阻抗大Rb＋（1＋B）Re 輸出阻抗小<20 駐極體話筒 電阻約500～800歐 輸出為3端 為里面集成了場效應管（阻抗匹配）
揚聲器的電阻2歐，4歐，8歐，16歐 耳機電阻20～600歐21示波器的輸入電阻為1M歐
數字萬用表電壓檔輸入電阻1M歐 測量電阻時輸出電壓0.65V
二極管檔輸出恒流源1mA22 對于揚聲器 通道是指不同頻率的通道 有源音箱是放大器與揚聲器結合在一起
耳機的接頭是3芯的 左聲道 右聲道 和地23 感器有產生電信號的（需放大整形）和不產生電信號的
24 集成運放放大倍數從 萬到 十萬 所以有虛短 輸入阻抗很大 所以輸入電流為025 穩壓二極管的驅動能力不超過1A
26 計數器可以實現兩種功能，計數 和分頻。
異步計數器：逐個翻轉速度慢。
同步計數器：同時翻轉 速度快。
BCD（十進制）計數器：（0～9）。
二進制計數器（0～15）。
紋波計數器：計數比較大 7級 14級 21級27 三極管=晶體管邏輯陣列=OC門9013(NPN) 9012(PNP)
最大Ic 500mA
Ib 是微安級的
最大Vceo 20V
8050(NPN) 8550(PNP)
最大Ic 1.5A
Ib 是毫安級的
最大Vceo 25v
2003（晶體管陣列）(NPN)
最大Ic 500mA
最大Vceo 50v（只是用作開關不用作放大）
7407(6個門電路 緩沖器 驅動器 OC門)
最大輸出 40mA
最大Vceo 30v（驅動能力小些）
28
4007 正向電流1A （額定值）
最大正向電流30A
最大反相電壓700V
正向壓降0.9v
用于整流鉗位 保護
4148 正向電流300mA（額定值）
最大正向電流2A
最大反相電壓75V
正向壓降0.7v
用于小信號場合
發光二極管的壓降在1.5~2.5V之間
發光二極管的工作電流一般為10～40mA
29 7805 最大輸入電壓35V 能提供1.5A的電流（典型是500mA）30 光耦4N32輸入額定電流60mA 最大正向電流3A 反向電壓6v Vceo 30V Ic 150mA31 晶體管分為雙極性晶體管和場效應晶體管。場效應晶體管分為結型場效應管JFET 和絕緣柵場效應管。場效應管輸入電阻大，輸出電阻小
32 負反饋：從后級放大器的集電極采樣的是電壓反饋從后級放大器的發射極采樣的是電流反饋反饋信號接于晶體管基極的是并聯反饋反饋信號接于晶體管發射極是串聯反饋并聯負反饋使輸入電阻減小串聯負反饋式輸入電阻增大電壓負反饋使輸出電阻減小電流負反饋使輸出電阻增大33 差動放大器與直接級連放大器相比的優點：抑制溫漂。Re越大抑制溫漂越好
恒流源相當于一個很大的電阻34 集成運放放大倍數太大，為了增加輸入范圍，必須接成反饋形式。35 射級輸出 輸出效率低 只有20％左右推挽輸出 輸出效率高 達到80％左右雙電源供電：輸出不加電容單電源供電：輸出加電容。集成功放LM384，8歐負載上可得5W功率 輸出要接500微法電容。36 反相比例運算：電壓并聯負反饋 放大倍數 －R2/R1 輸入阻抗 R1 輸出阻抗小
同向比例運算：電壓串連負反饋 放大倍數 1+R2/R1 輸出阻抗大 輸出阻抗小
電壓跟隨器：和射級跟隨器一樣 輸入阻抗大 輸出阻抗小。Uo＝Ui
37 用放大器可以構成有源濾波器，電壓源，電流源。38 運放有負反饋，則運放工作在線性區 有源濾波器，電壓源，電流源運放有正反饋，則運放工作在非線性區 限幅器 電壓比較器（無反饋） 過零比較器 遲滯比較器（正反饋） 精密整形電路（反饋回路加二極管）波形發生電路。
39 電源 整流－濾波－穩壓 78系列：輸入與輸出的電壓差不得低于3V
40 8051一般是指intel公司生產的 89c51是指Atmel公司生產的 都是51系列產品
41 單片機復位電路：用一個10u電容和10K的電阻來完成 在加一個1N448。復位時間不少于5ms 或者22u電容 1K電阻 高電平復位：電容靠近電源。低電平復位：電容靠近地。
42 51單片機尋址方式：立即數，直接，寄存器（寄存器比直接快，直接和寄存器都相當于把數據放到一個ram變量中），間接尋址（變量中放的是地址，相當于c++中的指針，在間址尋址中，只能用R0或R1存放等尋找的數據，（R寄存器可用來作為控制循環次數的寄存器）），變址尋址（用于查表MOVC A，@A+DPTR）MOV DPTR，#TABLE（標號前面加# 標號的含義：標號就是一個地址??！比如TABLE就是100H #TABLE就是立即數#100）
43 51中DPTR是一個16位的寄存器，存放的是地址.。訪問外部ram必須用A累加器
44 SP使用前要對它初始化 指明堆棧段從哪里開始 比如MOV SP，#5FHORG 指明程序段從哪里開始。
45 移位命令可用于做走馬燈試驗。46 LJMP>AJMP>SJMP AJMP是雙字節指令 LJMP是三字節指令，
47 CJNE： 比較兩個數是不相等后轉移 （先判斷是否相等，之后還可以判斷是否大或者小 用JC跳轉） DJNZ：減1后不等于零轉移，用于控制循環次數 位操作常用的轉移指令：JB （位是1的時候轉移） JBC（位是1轉移 并清0 用于查詢方式清除中斷標志，用中斷方式時不需要手動清0）
48 在進行位處理時，CY（就是的進位位）稱“位累加器” 相當于字節處理中的A。
49 計數器/定時器要運行有很多限制條件：1。C/T開關 2。Tr開關3。Gate開關（Gate＝1的時候，還要受Int1的控制）。用SETB TR0 啟動T。有4種工作方式：0。13位 1。16位 2。有預置的（高8位做預置用，低8位做計數用，所以范圍?。话阌糜诓ㄌ芈拾l(fā)生器3。定時器 0分為兩個獨立的定時/計數器，一般T1工作于方式2時，T0才工作在方式3。用于T的寄存器：TCON 控制定時器和中斷 TMOD主要用來控制T的運行方式。
定時器用于中斷方式的時候中斷中完成的工作：1。中斷到了后要實現的動作2。對計數器重新預置（相當于方式2自動完成的工作）3。設置一個軟計數循環操作，完成多次定時后輸出，這樣增加了定時時間。
50 用于中斷的寄存器：IE：中斷總開關 IP：中斷優先級 ECON SCON
中斷程序時間不能大于中斷間隔時間
51 通訊方向：在串行通訊中，把通訊接口只能發送或接收的單向傳送方法叫單工傳送；而把數據在甲乙兩機之間的雙向傳遞，稱之為雙工傳送。在雙工傳送方式中又分為半雙工傳送和全雙工傳送。半雙工傳送是兩機之間不能同時進行發送和接收，任一時該，只能發或者只能收信息。52 串行口：方式1：移位寄存器方式 外接一個串入并出的移位寄存器CD4094 74LS164，就可以擴展一個并行口
53 軟件去掉按鍵抖動，發現按鍵按下之后10ms再次判斷是否按下。
54單片機在通電復位后8051內的程序計數器（PC）中的值為‘0000’，所以程序總是從‘0000’單元開始執行
55 碳膜電阻：功率小1/6,1/4W 1Ω～22M 精度5% 便宜 1～2分錢
精密電阻：功率小1/6,1/4W 1Ω～22M 精度高1% 5 分錢
氧化膜電阻：1～2W 0.1Ω～22M 精度5% 5 分錢
水泥電阻：5～50W 0.11～1K 精度5% 不到1元
陶瓷電阻：50～200W 0.1Ω-1K 精度5% 幾十元
2W高壓電阻 270M 精度5% 5元
壓敏電阻 精度5% 不到1元
排 阻(5腳-12腳) 100Ω～1M 精度5% 5分/腳
可調電阻(臥.立式) 100Ω-1M 精度5% 不到1元
小功率電阻一般選精密電阻，因?yàn)槠鋬r(jià)格不貴。
一般按功率選擇電阻：1～2W氧化膜電阻 5～50W水泥電阻 50～200W 陶瓷電阻（太貴了）
56 電容：瓷片電容：0.5p~0.1u 耐壓最高可達30KV 一般都是50V的
滌綸電容：100p～4.4u 耐壓一般是50～100V 最高也就630V
電解電容：0.1u～22萬u 耐壓等級6.3v 10v 16v 25v 35v 50v 160v 250v 400v(無15，20)
耐壓超過100v的都很貴 甚至幾百元
鉭電容：0.1u～100u 耐壓 最高50V 類似電解電容
獨石電容：10p～2u 耐壓一般50～100V
安規 用于交流250V 0.01u～2.2u
樹脂 用于交流250V 0.1u～47u
電容容量越小耐壓越高：容量的大小瓷片<獨石<滌綸<鉭<電解 鉭和電解都屬于大容量的電容.57 二極管：
整流：1N40系列（1A） 1N54系列（3A）1N52 6A系列（6A）
開關：1N4148
快速恢復：FR系列 （1A～6A）FR10*(1A) FR15* (1.5A) FR20*(2A) FR30*()3A FR60*(5A)
都很便宜 不超過5角
硅整流橋 從1A～40A 耐壓100V～1000V 不超過10元
穩壓二極管：2CW 2DW
58 三極管：型號太多了 2N（日本 美國） B××（歐洲）。。。。
中小功率（小于1W 電流不到1A 電壓一般不超過100V）：國半的90系列 8050 8550（功率稍大是90的派生） 2SC1815 2SC945
2N5400 2N5550（耐壓較高 超過100V） 中功率的比較少（1~1.5W 電壓較高200V以上 電流不超過0.5A）。用于彩電 相機中。 大功率(5W以上)低耐壓（不到100V 電流10A以上）：2N3050 MJM2955（用于電源的擴流）中耐壓的很少高耐壓（幾百伏，電流2A以上）：用于彩電和顯示器 2SD820 2SD1403（用于電源） 2SD951（用于行輸出） 穩壓電源：78, 79系列 （固定輸出，最大輸入電壓35V 輸出5V～24V）LM317 LM337 (輸出電壓可調1.25～37V 能提供1.5V電流，輸入輸出差不能大于40V) LM350（3A） TL431 三端可調 做基準源用 因?yàn)檩敵龉β侍?p>59 光耦：4N TLP PC MOC60 撥碼開關：在單片機中一般用于設置初始參數,而且不經常改變的場合。 開關一般直接接到地上，還有加上拉電阻，單片機內部有上拉電阻時，可是省略（p1.p2.p3為準雙向口，輸入時，被內部上來成高電平）XLF：微型打印機。。一體化紅外接收器: 集紅外線接收和放大于一體，不需要任何外接元件，就能完成從紅外線接收到輸出與TTL電平信號兼容DM－162 液晶顯示模塊 可直接和單片機相連。ARP9600:語音錄放芯片。 UPC1651高增益高頻放大集成電路 用于音頻信號 可直接接電線MOC3041：光耦，雙向可控硅97A6：可控硅TWH8778（8751）：功率快關，工作電壓3～24V，開關電流1A。輸入與TTL兼容，可取代常規繼電器LM324：四集成運放HT7150: 電源穩壓器最大輸入電壓24V 輸出為5V 輸出電流只有30mALA4425：功放 能驅動8歐 5W的喇叭。LM384 TDA2030 能驅動8歐 12W的喇叭 LM386 LM1875 TDA1514 TDA1521(大功率)61 LED數碼管顯示很簡單：
1先把16進制換算成10進制，放入a, b 中
2 調顯示碼（無譯碼電路）3 從輸出端口輸出4開控制位
5 延時
6關控制位
62 單片機直接驅動8050 是用低電平驅動的。63 電阻的標定功率一般是最大功率，使用的時候遠遠小于這個功率 其他器件的功率是指額定功率，設備要在其額定功率附近工作。
驅動能力不足含有兩種情況：
1。器件的輸入電阻太小，輸出波形會變形。如TTL電平驅動不了繼電器
2．器件輸入電阻夠大，但是達不到器件的功率，如小功率的功放，驅動大功率的喇叭，喇叭能響，但音量很小，其實是輸出的電壓不夠大。
64 模擬集成電路可以分為：線性、非線性、功率、和微波（頻率超過300MHz）四種。
65 著名芯片廠家：
日本：NEC（日電）
HITACHI(日立)
TOSHIBA（東芝）
MITSUBISHI（三菱）
NATIONAL PANISONIC（松下）
FUJITSU（富士通）
SANYO（三洋）
SONY（索尼）
SHARP（夏普）
SANKEN（三肯）
JRC（JRC系列）
ROHM
美國：
INTEL（因特兒）
MOTOROLA（摩托羅拉）
NATIONAL SEMICONDUCTOR（國半 標志是個F 或者一個水波） TI（德克撒斯儀器公司 生產TL系列）SIGNETICS（西格尼蒂克斯 生產NE555 NE系列）HARRIS（哈里斯是RCA（CA系列）
GE INTERSIL三家合一 （生產ICL ICM系列芯片））
AD——PMI（模擬器件公司 AD OP DG ADG系列 ）
AMD
SPRAGUA（史普拉格 生產ULN系列）IR（國際整流器公司）LT（LINAR TECHNOLOGY生產LT系列） RATHEON（雷聲公司 生產RC系列）CYPRESS SEMICONDUCTOR (圖標為一個柏樹)歐洲：
PHILIPS（菲利普）
ST（SGS THOMSON）
SIMENS（西門子）
韓國：
SAMSVNG（三星）
GOLDSTAR（高士達）
DAEWOO（大宇）
HYUNDAI（現代）
***：UMC
66 74，40系列各個生產廠家的都可互換。61××，62××表示ROM 27××EPROM 28××E2PROM
67 通用運放：LM741，LM833，LM324，LF411，LF347，LF358，TL071，TL081，MC34081，MC34071，MC33078，RC4558，RC4560，NE5532，AD711
68 比較器：模擬量到數字量，并且輸出于TTL兼容。LM311，LM339（239，139），LM319
69 乘法器：可構成低通濾波器，頻率變換，有效期測量。。。。AD53870 PC上用DRAM（型號多以4開頭 如4164） 單片機上用SRAM（以62，65，66，67開頭 HM日立公司的存儲器 HY現代 GM金星 ） EPROM上有個小窗口（以27開頭）E2PROM（29開頭）
flash ROM：存取速度快，斷電保持71 電源：?jiǎn)纹娫词剑汗潭ǎ?8 79系列 可調： LM337
穩壓器專用集成電路：不帶功率模塊，穩定性好，輸出電壓自己配置 LM723
用開關方式進行穩壓：TL494 SG3524
基準源：輸出電流很小，作為AD的參考電壓 精度很高 AD580 LM113/313
72 模擬開關：小信號的開關，不是大電流的開關 40系列里的4066 還有AD75××（性能好 太貴，不用）73 V/F F/V 在無線電領域廣泛使用 鎖相環，在通訊電路使用比較多，應用復雜。
74 驅動陣列：ULN2003 （史普拉格公司）
75 A/D D/A (ADC DAC系列是國半生產的) AD574（A/D） AD7520(D/A)
采樣保持器：LF198/298/39876 PIC單片機是General Instrument公司生產的單片機
77光耦：東芝的TIL系列 摩托羅拉的MOC系列 公認命名的4N系列 僅十幾種。
78 多圈（單圈）電位器：墨西哥BOVREN牌的 3006，3296 功率不超過1W 阻值10歐～5M歐
79 氧化鋅壓敏電阻：抑制浪涌電壓，保護電路。
80 可控硅與三極管相比 ：放大倍數高 達到上萬 功率大 能達到幾十安 幾千伏。
81 數碼管 流行EDTECH公司產品 型號以LA LC LD LE LM LN 開頭 還有BSR BSG系列
82 家電專用芯片：
歐洲的:DTA系列
東芝: TA
松下: AN
NEC :uPC
三洋：LA
日立：HA HM
東洋電具：BA
三菱：M
SHARP：IX
SONY：CXA
三星：KA
83 數字萬用表：3位半的就可以 示波器：雙蹤20M的就可以 邏輯分析儀：有很多通道，用于數字電路 使用的很少信號發生器：高頻達到2MHz就可以了頻率計：專門測量頻率 除非經常測量頻率 一般不用掃頻儀：測量器件的頻率特性曲線圖示儀：測量晶體管特性曲線 因?yàn)槿龢O管質量日趨穩定 所以用處不大功率計，場強儀，頻譜分析儀：很專用的儀器開關電源與普通電源相比：體積小 便宜 但是抗干擾差 紋波大 使用的很多
84 通用運放（如LM324，需要＋—電源）的應用1。信號的放大，可代替三極管 運放接成反饋形式2，信號多路分配，接成射極跟隨形式 輸入阻抗大3 帶通濾波器，用在音響設備中，選擇不同的頻率并進行處理4 比較器，運放不接反饋電阻。比較器的應用：可以做成電壓過限指示。5 單穩態觸發器：其實是加電容接成比較器形式85 比較器（LM339）的應用：LM39輸出是OC門，需要加上拉電阻。
LM339主要用于門限的指示，報警等。 LM339加正反饋形成遲滯比較器。還可以組成振蕩器。
4060是計數/分頻/振蕩器 用6反相器4069可以做成方波發生器
4047 振蕩器
4033 十進制記數/7段譯碼器 輸入脈沖 輸出編碼 需要加驅動
4544 BCD－7段譯碼/驅動 輸入是4位的BCD碼 輸出的是7段碼
4518 兩個4位BCD碼計數器 輸入是脈沖 輸出是4位的BCD碼
4017 計數器/分配器 輸入是脈沖 輸出10個通道，每個通道一個脈沖
86 利用三極管的溫度系數，可以把它做成感溫探頭，三極管接成二極管形式 既基極和集電極接在一起 三極管可用3DG687 設計功率不是很大的電源時:變壓器選擇220/15(18)，電流1.5A(3A 決定了電源的功率)
可用現成的整流橋（看容量 5A足夠了吧）或者用4個二極管自己搭建
濾波電容是幾千u的
穩壓電路：濾波之后用7805生成自己要的電壓5V 有的用LM337做成可調的
電流不夠大， 可以加三極管擴流 2N3055
88 Y992：直流電源，可輸出占空比可調的波形，需要加晶振，驅動能力不大 只有10mA 可以做成波形發生器，振蕩器。 用6反相器4069可以做成方波發生器
89 ICL7660，MAX870，MAX828 可以把＋5V變成－5V
ICL7107 3位半的AD 做數字表頭用 接共陽的LED90 變?nèi)荻O管（幾百皮法）變?nèi)荻O管 用于收音機選臺用。
91 紅外遙控：發射端：1 編碼器 2 振蕩器 3 紅外發射管

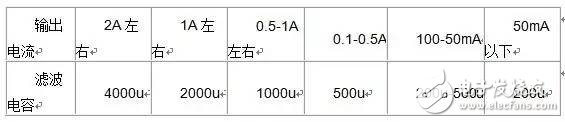

接收端 1 解碼器 2 紅外接收組件。92 LM35D 集成溫度傳感器 它是把測溫傳感器與放大電路做在一個起93 電源設計中 濾波電容大小的選擇，一般1A左右在2000～3000u左右
94 集成溫度傳感器，典型產品有AD590、AD592、TMP17、LM135
96 三極管驅動是把驅動器件直接放到集電極（NPN），驅動能力受三極管Ic的影響 如果在集電極加電阻然后輸出驅動，那驅動能力受電阻的影響
三極管基極和集電極可以加不同的電壓 實現電壓變換
射極跟隨形式輸出 輸出端電壓小于輸入控制脈沖 輸出電壓受輸入的影響 但是驅動能力強
97 對于NPN管 發射結截止 三極管截止
發射結導通正偏 集電結反偏 三極管放大
發射結導通正偏 集電結正偏 三極管飽和 輸出點的電壓不是固定的 這時的輸出點電壓很低
0 所以集電結正偏了 飽和時 Vce很小 輸出最大電壓為Vc
1射極跟隨形式時 發射結正偏 集電結反偏 所以一直工作在放大區 輸出最大電壓為Vb 這種接法
不用作開關驅動 用作輸出增大驅動能力 不能進行電平轉換。
2如果射極和集電極都接電阻，輸出點在集電極輸出，結果三極管截止時 輸出Vc 有輸入信號時 三極管放大 輸出電壓為 Vb-0.7-Vb*(Rb/(Rb+rb+(1+β)Re)), Re不是很小的情況下，輸出比Vc小些 不可能輸出0電平。所以這種接法不能用作開關
NPN形式的時候 一般Rb一般大于Rc Re3 一般接法 集電極加一個電阻（電阻可換成驅動器件）用作開關形式。
98 Protel 設計分3部分：原理圖 、生成網絡表、生成PCB
99 雙極性晶體管是電流控制器件 場效應晶體管是電壓控制器件 分為MOSFET（絕緣柵）JFET（結型）
100 1度=1千瓦時 1千瓦（功率）=1.36馬力
電燈、家用電器用的是單相交流電同容量的電機 三相的比單相的體積小101 電壓高于60V 試電筆發亮 試電筆遇地線不亮 遇火線亮
氖管兩極都亮 是交流電 氖管只亮一極 是直流電。氖管兩端有兩個燈泡 測直流的時候 氖管接負極的一端發亮兆歐表是用來測量大電阻的
102
103 CD4001 或非門 用途：
1可以構成RS觸發器(如果沒有4043的話)：s為1的時候輸出1 s變回0 輸出不變 這時需要r輸入1 才能復位
2 可以構成精度不高的諧震蕩器
104 對于音頻信號，初始很小，只有5mV，經過前置放大器放大到500mV，最后經過功率放大器輸出。105 電子管是通過固體加熱釋放出電子原理做成的
106 粗略估計 對于輸入阻抗為10K的器件 0.1u能濾掉1000HZ以上的波 10u能濾掉10HZ以上的波
對于。。。。。。。。。。100k。。。。。。。。。。。。。。。。100Hz。。。。。。。。。。。。。。。。。。。。。1。。。。。。。。。。
107 對于三極管來說9013用于放大 輸入信號電壓為為mv級 電流uA級 輸出信號電壓1V左右 輸出電流mA級電壓、電流放大倍數大約100 功率放大大約10000108 低頻信號指的是幾Hz到十幾KHz的信號
109 兩個電容和兩個二極管可以構成倍壓電路
110 振蕩信號是由正反饋產生的 LC振蕩電路產生射頻信號 RC振蕩電路產生音頻信號 晶體振蕩電路是通過晶體的壓電效應來產生振蕩的。
多諧振蕩器：能輸出含有多次諧波信號的振蕩器111 DTL是指IC由二極管和三極管構成 TTL是IC只由三極管構成。
112 過程控制指控制量為壓力，液位，流量，溫度等，伺服控制的對象是位置。
113 穩壓二極管比普通二極管比較起來 他的反相擊穿電壓（穩定電壓）一般小于40V 并且反相動態電阻變化比較小
114 三極管用作放大作用時，Rb/Rc 因該略微小于電流放大倍數β
基極必須接電阻，不然的話，三極管的輸入電阻相當于0兩個二極管連接的時候，第一個的Rc應該是第二個的Rb的十分之一，這樣才不會波形變形
基極可以不接電阻，這樣的話，但是前一級必須有上拉電阻，這樣造成，前一級的集電極輸出總是為0，前一級輸出0時，電流從前一級流過，前一級為高的時候，電流從后面流過，后面的三極管導通，但不便于測量觀察波形，所以建議基極要加電阻，而且，電阻做好比前一級的Rc大，這樣便于用示波器觀察波形
