意法半導體向STM32客戶免費提供STemWin軟件。該軟件內置SEGGER VNC虛擬網絡計算系統，可運用互聯網協議遠程查看用戶界面。該軟件還為開發人員提供其它強大的功能，其中包括窗口管理器和小工具包、觸摸屏/鼠標支持，存儲器上下文可實現無閃屏刷新。
目前StemWin并不提供源碼，記得好像只有2.9以前的GUI才有源碼，這里STemWin是以庫的形式提供的。

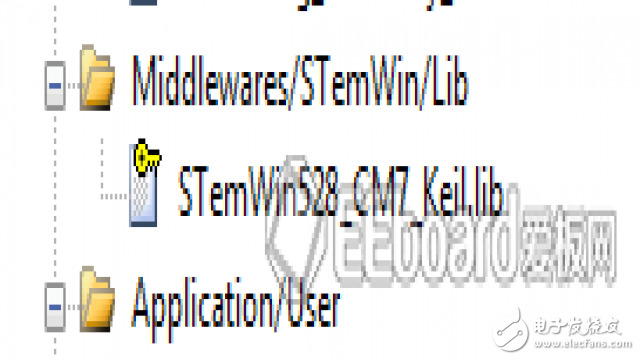

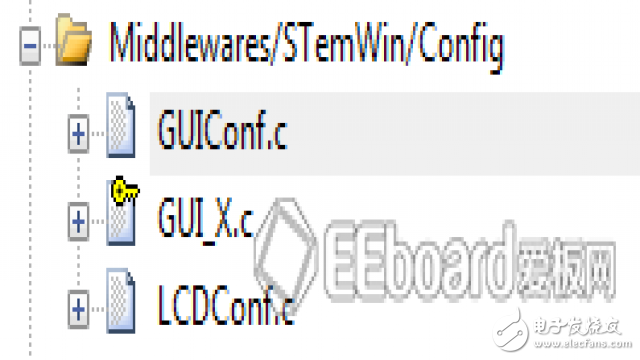

可以看出，這個庫是針對M7而制作的，所以這里要使用StemWin的話，只要配置GUIConf.c與LCDConf.c兩個文件就可以了。

GUIConf.c主要是配置顯示緩存的大小 。
LCDConf.c主要是配置與LCD相關的參數與函數。
LCD-TFT（液晶顯示器——薄膜晶體管）顯示器控制器提供并行數字 RGB （紅色、綠色、藍色）以及水平同步、垂直同步、像素時鐘和數據使能信號，這些信號直接輸出到不同 LCD和 TFT面板的接口。
層混合：

LTDC編程步驟：
1、在 RCC寄存器中使能 LTDC 時鐘。
2、按照面板數據表配置所需像素時鐘。
3、配置同步時序：VSYNC、HSYNC、垂直和水平后沿、有效數據區域以及前沿時序。
4、配置 LTDC_GCR 寄存器中的同步信號和時鐘極性。
5、必要時，配置 LTDC_BCCR寄存器中的背景色。
6、配置 LTDC_IER和LTDC_LIPCR 寄存器中的所需中斷。
7、通過執行以下編程操作配置第 1/2層的參數：
1）、編程LTDC_LxWHPCR和LTDC_WVPCR 寄存器中的層窗口的水平和垂直位置。層窗口必須位于有效數據區域
2）、編程LTDC_LxPFCR 寄存器中的像素輸入格式
3）、 編程LTDC_LxCFBAR寄存器中的顏色幀起始地址
4）、 編程LTDC_LxCFBLR寄存器中的顏色幀緩沖區的行長和間距
5）、 編程LTDC_LxCFBLNR寄存器中的顏色幀緩沖區的行數
6）、 必要時，在LTDC_LxCLUTWR寄存器中為 CLUT 加載 RGB值及其地址
7）、 必要時，分別在LTDC_LxDCCR和LTDC_LxBFCR寄存器中配置默認顏色和混合系數
8、使能 LTDC_LxCR寄存器中的第 1/2層，必要時使能 CLUT 。
9、必要時，可分別在LTDC_GCR和 LTDC_LxCKCR寄存器中使能抖動和色鍵。也可以實時使能這兩個功能。
10、通過 LTDC_SRCR 寄存器將影子寄存器重載到活動寄存器中。
11、使能 LTDC_GCR 寄存器中的 LCD-TFT控制器。
12、除 CLUT外，所有層參數均可實時修改。新配置必須通過配置LTDC_SRCR 寄存器立即重載或在垂直消隱周期內重載。
如下，LTDC的初始化函數。對板子上的LCD進行初始化。

static void LCD_LL_LayerInit(U32 LayerIndex)

{

  LTDC_LayerCfgTypeDef             layer_cfg;

  if (LayerIndex < GUI_NUM_LAYERS)

  {

    /* Layer configuration */

    layer_cfg.WindowX0 = 0;

    layer_cfg.WindowX1 = XSIZE_PHYS;

    layer_cfg.WindowY0 = 0;

    layer_cfg.WindowY1 = YSIZE_PHYS;

    layer_cfg.PixelFormat = LCD_LL_GetPixelformat(LayerIndex);

    layer_cfg.FBStartAdress = ((uint32_t)0xC0000000);

    layer_cfg.Alpha = 255;

    layer_cfg.Alpha0 = 0;

    layer_cfg.Backcolor.Blue = 0;

    layer_cfg.Backcolor.Green = 0;

    layer_cfg.Backcolor.Red = 0;

    layer_cfg.BlendingFactor1 = LTDC_BLENDING_FACTOR1_PAxCA;

    layer_cfg.BlendingFactor2 = LTDC_BLENDING_FACTOR2_PAxCA;

    layer_cfg.ImageWidth = XSIZE_PHYS;

    layer_cfg.ImageHeight = YSIZE_PHYS;

    HAL_LTDC_ConfigLayer(&hltdc, &layer_cfg, LayerIndex);

    /* Enable LUT on demand */

    if (LCD_GetBitsPerPixelEx(LayerIndex) <= 8)

    {

      /* Enable usage of LUT for all modes with <= 8bpp*/

      HAL_LTDC_EnableCLUT(&hltdc, LayerIndex);

    }

  }

}

static void LCD_LL_Init(void)

{

  /* DeInit */

  HAL_LTDC_DeInit(&hltdc);

  /* Set LCD Timings */

  hltdc.Init.HorizontalSync = 40;

  hltdc.Init.VerticalSync = 9;

  hltdc.Init.AccumulatedHBP = 53;

  hltdc.Init.AccumulatedVBP = 11;

  hltdc.Init.AccumulatedActiveH = 283;

  hltdc.Init.AccumulatedActiveW = 533;

  hltdc.Init.TotalHeigh = 285;

  hltdc.Init.TotalWidth = 565;

  /* background value */

  hltdc.Init.Backcolor.Blue = 0;

  hltdc.Init.Backcolor.Green = 0;

  hltdc.Init.Backcolor.Red = 0;

  /* Polarity */

  hltdc.Init.HSPolarity = LTDC_HSPOLARITY_AL;

  hltdc.Init.VSPolarity = LTDC_VSPOLARITY_AL;

  hltdc.Init.DEPolarity = LTDC_DEPOLARITY_AL;

  hltdc.Init.PCPolarity = LTDC_PCPOLARITY_IPC;

  hltdc.Instance = LTDC;

  HAL_LTDC_Init(&hltdc);

  HAL_LTDC_ProgramLineEvent(&hltdc, 0);

  /* Enable dithering */

  HAL_LTDC_EnableDither(&hltdc);

   /* Configure the DMA2D default mode */

  hdma2d.Init.Mode         = DMA2D_R2M;

  hdma2d.Init.ColorMode    = DMA2D_RGB565;

  hdma2d.Init.OutputOffset = 0x0;

  hdma2d.Instance          = DMA2D;

  if(HAL_DMA2D_Init(&hdma2d) != HAL_OK)

  {

    while (1);

  }

  /* Assert display enable LCD_DISP pin */

  HAL_GPIO_WritePin(GPIOI, GPIO_PIN_12, GPIO_PIN_SET);

  /* Assert backlight LCD_BL_CTRL pin */

  HAL_GPIO_WritePin(GPIOK, GPIO_PIN_3, GPIO_PIN_SET);

}
