0 引言

隨著近年來我國空間科學技術的快速發展，衛星、載人飛船等航天器需要更高的控制精度、可靠性和更長的壽命。星敏感器在各種航天器上大量應用，其性能指標直接影響到測量結果的可信度。單星模擬器是星敏感器的主要地面標定設備之一，所要實現的功能是在實驗室內提供與單顆真實恒星在光度特性、光譜特性等方面趨于一致的模擬恒星[1-2]。傳統單星模擬器大多體積大，精度低，穩定性不夠好，可調節色溫單一，實現星等范圍小[3]。本項目采用模塊化設計，將多束不同窄帶光譜、不同強度的光線混合，并控制總體輸出光強，最終實現不同等效黑體色溫和不同星等。

1 結構設計

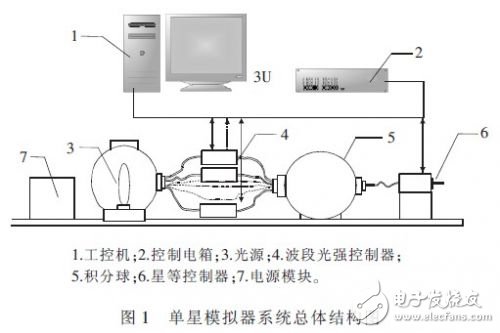

如圖1 所示，單星模擬器系統總體結構由電源、光源、波段光強控制器、積分球、星等控制器、工控箱、PC 機7 部分組成。

1.1 光源

常見電光源有氙燈、鈉燈、鹵鎢燈、汞燈等。氙燈輻射光譜能量分布與日光相接近,色溫約6000K。連續光譜部分的光譜分布幾乎與燈輸入功率變化無關，在壽命期內光譜能量分布也幾乎不變。氙燈具有發光譜線寬度相對較寬、光譜穩定性高、輻射功率單位時間變化小等優點，所以選擇氙燈[4-5]。

光源部分包括150W 氙燈、電源及控制器、反光罩、傳光光纖輸出耦合器等。

1.2 波段光強控制器

波段光強控制器，由光源經光纖輸入光線擴束準直后通過由步進電機控制的可變光闌，再經過10%反射鏡后匯聚輸出。10%反射鏡反射光線由光電池測量光強，通過控制板反饋控制步進電機。要將光源分成不同波長的光束，目前常見產生方式主要有發光二極管直接產生、電光源通過窄帶濾波片產生等方式，由于現有發光二管存在輸出光譜寬度窄（10~25 nm 半波長寬度）、某些特定中心波長不容易實現等原因，本設計中采用電光源通過窄帶濾波片產生。

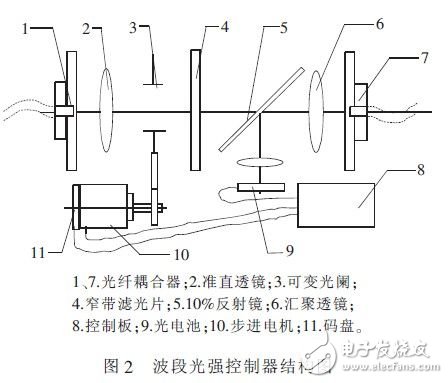

由于需控制的窄帶光源數量較多，且各部分結構基本相同，擬采用模塊式設計，即設計13 路相同的“波段光強控制器”，如圖2 所示，每一路都可實現對光的濾波、光強調整、使系統結構簡化，減小故障率，便于測試與維修。每路為獨立易拆換單元結構，由支架、窄帶濾光片、分光鏡、光電池、可變光闌、步進電機、步進電機驅動器、傳光光纖輸入輸出耦合器、電信號處理模塊（實現電機驅動控制、碼盤及光電池信號處理和上位控制系統的RS-485 通信等功能）等部分組成，實現對各路色光光功率的控制，形成等效色溫。由于峰值光譜范圍中有部分到達外區，需要部分控制器中光學元件采用石英材料，其中3 路紫外，10 路可見光或紅外。光源與波段光強控制器之間由一進多出（其中石英3 路，玻璃10 路）傳光光纖連接，波段光強控制器與六棱鏡之間由多進（其中石英3 路，玻璃10 路）一出傳光光纖連接。所有“波段光強控制器”與光源、六棱鏡、星等控制器、電
源模塊等安裝于同一平臺，通過RS485 的串行方式既可與控制電箱通信，也可與工控機通信。星等控制器的結構與波段光強控制器結構大體相同，主要區別是：增加由另一步進電機控制的衰減
片陣列，實現大星等范圍的調節。通過對輸出光強的控制實現不同星等，需調整范圍為~+6.5MI，采用可變光闌加衰減片陣列方式來實現，衰減片陣列實現固定的大比例衰減，實現誤差在一個星等范圍內，可變光闌實現一個星等范圍內調節，可實現＜1%的控制[6]。

2 硬件電路部分

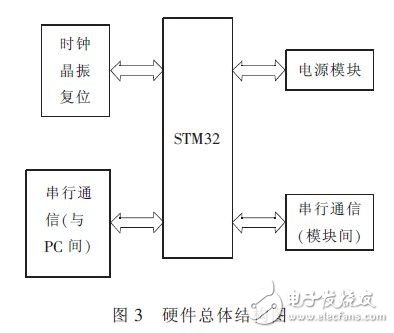

如圖3 所示，硬件電路由主控芯片STM32，電源模塊，時鐘、晶振、復位模塊以及通信模塊組成。

2.1 微處理器

微處理器是控制系統的核心，關系到整個系統的運行情況。經分析比較，本系統采用ST 公司基于
cortex-M3 內核的STM32 處理器。cortex-M3 內核是專門用于設計高性能、低功耗、低成本、實時性嵌入式應用系統的處理器核，它在提升性能的同時，又提高代碼密度的Thumb-2 指令集，同時也大幅度提高了中斷響應的緊耦合嵌套向量中斷控制器的性能，所有新功能都同時具有業界最優的功耗水平。

STM32 是32 位CPU 的微控制器，主頻可達72 MHz。有多達51 個快速I/O 端口，所有I/O 口均可
以映像到16 個外部中斷，幾乎所有端口都允許5 V信號輸入。每個端口都可以由軟件配置成輸出（推挽或開漏）、輸入（帶或不帶上拉或下拉）或其他的外設功能口。2 個12 位模數轉換器，16 個外部輸入通道，轉換速率可達1 MHz，轉換范圍為0~36 V；具有雙采樣和保持功能；內部嵌入有溫度傳感器，可方便地測量處理器溫度值[7]。7 路通用DMA 存儲器直接訪問，可以管理存儲器到存儲器、設備到存儲器和存儲器到設備的數據傳輸，無須CPU 任何干預。通過DMA 可以使數據快速地移動，這就節省CPU 的資源來進行其他操作。支持標準的20 腳JTAG 仿真調試以及針對Cortex-M3 內核的串行單線調試（SWD）功能。通常默認的調試接口是JTAG 接口，內部包含7 個定時器。

2.2 通信模塊設計

STM32 含有豐富的通信接口：3 個UART 異步串行通信接口、2 個I2C 接口、2 個SPI 接口、1 個
CAN 接口和1 個USB 接口，為實現數據通信提供了保證。

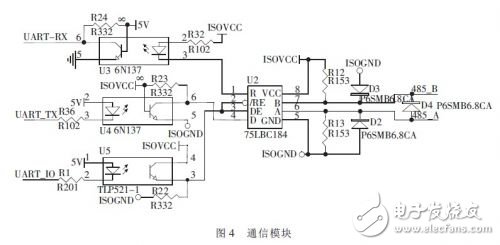

如圖4 所示，本系統采用UART 異步串行通信接口與PC 通信。UART 首先將接收到的并行數據轉
換成串行數據來傳輸。消息幀從一個低位起始位開始，后面是5~8 個數據位，一個可用的奇偶位和一個或幾個高位停止位。接收器發現開始位時它就知道數據準備發送，并嘗試與發送器時鐘頻率同步。在接收過程中，UART 從消息幀中去掉起始位和結束位，對進來的字節進行奇偶校驗，并將數據字節從串行轉換成并行。

如圖4，采用SN75LBC184 芯片，它支持64 個節點，是一款具有瞬變電壓抑制功能的差分收發器，具有內置高能量瞬變?cè)肼暠Ｗo(hù)裝置。這種設計特點顯著提高了抵抗數據同步傳輸電纜上瞬變?cè)肼暤目煽啃浴＿@類電路可提供可靠的低成本的直連數據線接口，不需要任何外部元件，適用于工業網絡系統。

3 軟件系統

3.1 控制程序

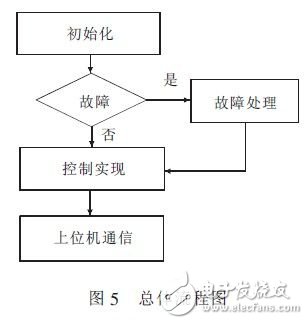

主控流程如圖5 所示，控制程序主要包括光電池A/D 參數值的讀寫和電機驅動程序兩部分。

本設計將ADS1.2 集成開發環境作為軟件開發工具，它是ARM 公司推出的ARM 核為控制器開發
工具，是由包含匯編器、C/C++編譯器和連接器的代碼生成工具[8]。

3.2 界面

為了方便靈活地設置參數，并調試電路板中各項控制數值，使用delphi7 編寫“單星模擬器控制界

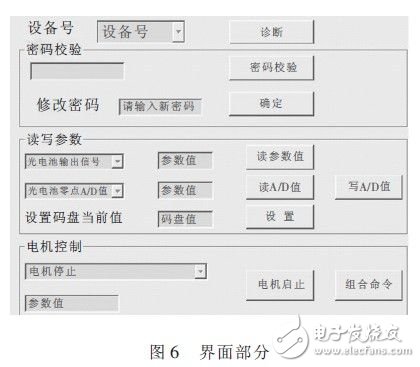

面”。由于上位機CPU 與下位機（ARM）的工作頻率相差很大，且控制無高速要求，為保證通信可靠性，軟件對通信設定了一系列延時，例如當下位機超過300 ms 無應答時，軟件才判定通信為超時。如圖6 所示，界面既可進行色溫設置、星等設置、系統全面診斷、初始化等總體操作，又可通過超級校驗碼驗證后對各個單獨的模塊進行具體調試。色溫碼盤表、色溫光強表、星等碼盤表可進行讀寫操作，寫在下一次上電生效。并可以隨時保存當前數據到上位機，生成txt 文本，可隨時查閱修改，同時能從上位機讀取歷史保存數據。
