在外圍設備接口電路方面，由于TM32F103C8和數傳電臺以及ZigBee模塊均為串口連接，在電路設計方面簡單可靠。TM32F103C8的程序燒寫方式采用在系統（ISP），采用ST的ISP軟件，設置完芯片的啟動模式為system memory,即可通過串口和ISP軟件來下載Bin文件。程序下載板主要由一塊美信公司MAX3232電平轉換芯片構成。其能夠?qū)C串口標準（RS232）轉轉換為T(mén)M32F103C8串口TTL標準。

相比TM32F103C8,由于數傳電臺和XBee都是模塊的封裝，其外圍電路設計比較簡單。Xbee模塊的串口與TM32F103C8的串口0直接連接。數傳電臺的串口與TM32F103C8的串口1直接連接。另外，在實際應用中，為了增加系統可視化，在硬件電路上增加數碼管顯示和LED指示燈，可通過數碼管和LED的狀態了解Coor-Node節點的運行情況，如與中繼節點的連接，芯片正常工作，接受和發送森林環境參數等。

3 系統軟件設計

系統軟件設計分為4部分：XBee模塊的單片機軟件編程，Coor-Node的節點TM32F103C8軟件編程，中繼節點軟件編程，上位機管理軟件的設計。在此只介紹XBee模塊的軟件編程。XBee軟件編程包括采集節點的XBee模塊上的單片機編程和Coor-Node節點的XBee模塊上的單片機編程。

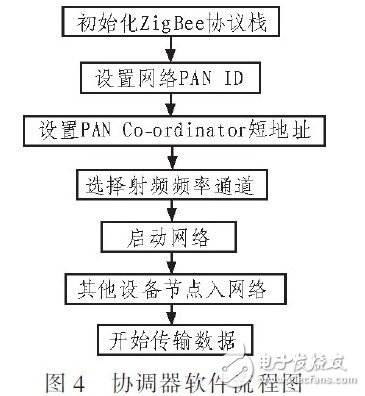

Coor-Node節點的XBee模塊上的單片機編程。Coor-Node節點的XBee模塊在構建的星型網絡中作為協調器，協議棧初始化，創建PAN CO-ORDINATOR,選擇PAN ID和Coor-Node的短地址，選擇空閑信道，啟動網絡，轉發數據。協調器軟件流程圖如圖4所示。

系統任務定時進行喂狗和向上位機發送心跳幀。定時喂狗可以在程序"跑飛"和"死鎖"情況下實現自動復位：在數據上傳間隔時間較長的情況下，定時發送心跳幀能夠檢測設備是否正常工作。

4 結論

以上提出了一種新的基于ZigBee和ARM的無線森林火情監測系統，有機結合了ARM高效的處理技術、短波靈活的遠程數據傳輸技術和Zig Bee的低成本、低功耗等特點，經實驗表明，該系統工作穩定，可靠性強，該系統在森林火情監測中有良好的應用前景。
