引言
Android 是Google 推出的一個基于Linux 操作系統， 包含底層框架， 中間件和開發環境的一套平臺系統。它支持流行的組件式程序設計， 具有針對性移動設備的Dalvik 虛擬機。瀏覽器核心是基于開源的WebKit 引擎， 對基于HTML 的各種語言具有良好的支持。圖像引擎使用基于openGLES1. 0 的三維圖形庫。本文的研究目的就是基于Android 平臺， 提出一種能為多種移動客戶端提供即時通信服務系統的客戶端解決方案。
1 系統開發環境
Android 的應用開發使用Java 語言環境下Android 應用開發工具和API 接口，包括支持各種分辨率的設備模擬器、調試工具、內存及性能分析圖表和Eclipse 集成開發環境插件在內的方便快捷的開發環境。
2 客戶端設計
系統客戶端主要實現與服務器端進行通信， 向服務器發送和接收相應的請求， 完成即時通信的過程。開發的客戶端基于Jabber 協議[ 4] , 可以實現用戶注冊和登錄、即時消息處理、好友的分組管理、在線狀態的監視等功能。
2. 1 客戶端設計結構
系統客戶端， 采用MVC 模式來進行構建， MVC 模式中應用系統被分成3 個部分： 模型（ Model） 、視圖（ View） 和控制器（ Contr oller）。View 向用戶展示模型的狀態以及控制信息， CONt roller 作為控制器， 負責View 和Model 之間的流程控制， 客戶端MVC 結構如圖1 所示。采用MV C 模式架構進行設計，可以將視圖層與邏輯代碼以及數據模型層進行分離， 實現系統的松散耦合， 便于系統的維護和代碼的重用。同時， 在Android 中， 視圖層可以通過定義XML 文件的方式來設計用戶界面， 在數據模型層提供了Co ntent Pr ovider類來屏蔽底層具體的存儲設備細節， 從而使應用系統具有良好的數據遷移性。

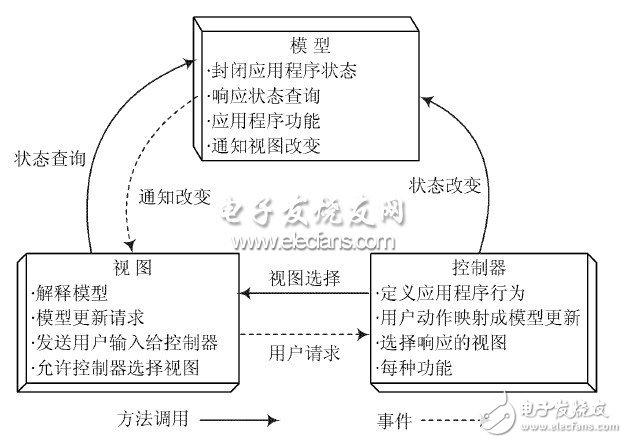

圖1 客戶端MVC 結構圖
2. 2 應用模塊框架
Android 中用戶界面允許采用定義XML 文件或編寫代碼建立。通過定義XML 文件來設計用戶界面便于代碼理解和重用， 效率較高。故系統選用定義XML文件來實現客戶端的用戶界面。Android 應用程序與用戶打交道的基本功能單位是活動（ Activity ） , 它通過調用方法setContentView （ ） 加載視圖資源顯示。運行于后臺的應用程序可以通過Ser vice 來進行設計， 通過Binder 機制， 與相關的活動綁定在一起， 系統應用模塊架構如圖2 所示。

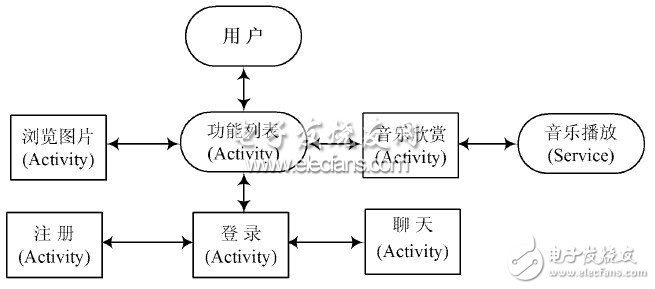

圖2 應用模塊框架圖2. 3 數據存儲
客戶端采用Andr oid 平臺自身所帶的SQLite 數據庫來存儲用戶信息以及即時通信聊天信息， 使用文件存儲設備SDear d 來存儲圖片和音樂。使用contentPr ov ider 將SQLite 資料庫系統封裝起來， 讓應用程序直接使用能夠屏蔽數據庫差異性， 提供一致界面的contentPro vider 所提供的界面函數。
2. 4 實現主要功能
系統客戶端主要實現以下功能：
（ 1） 注冊用戶： 填寫相關的個人信息進行注冊， 向服務器提交后服務器返回相應的信息；
?。?2） 系統設置： 對系統的一些選項進行相應的設置；
?。?3） 用戶設置： 對用戶基本信息和一些Jabber 選項進行設置；
?。?4） 登錄和注銷： 選擇相應的服務， 輸入用戶名和密碼， 登錄即時通信系統， 或注銷用戶， 退出本系統；
?。?5） 分組管理： 可以創建新的分組， 對分組信息進行修改或刪除；
?。?6） 好友管理： 可以添加好友至某個分組， 修改好友的備注信息， 刪除好友；
?。?7） 好友信息： 登錄后， 可以按照分組查看所有好友的信息；
?。?8） 信息發送： 登錄后可給某位好友發送信息， 如果好友離線， 信息暫存于服務器中， 待其上線后接收；
?。?9） 信息接收： 接收好友發送過來的信息， 并顯示；
（ 10） 查看聊天記錄： 可查看與某位好友的聊天記錄。
3 主要模塊設計
系統的即時通信采用XMPP 協議， XMPP 是基于XML 的協議。在系統的即時通信過程中， 通信信息都是以XML 語句進行傳輸?shù)模?而具體的消息內容則嵌入在XML 元素中。系統主要包括解析、加密、即時通信、圖片傳輸、音樂播放、圖片瀏覽等模塊， 各模塊設計如下：
