近年來，智能卡已經越來越廣泛地應用于社會生產、生活的各個領域，相關技術也得到了迅猛發展。Java技術具有安全、簡單、即時編譯和跨平臺的眾多優點，將Java技術運用于智能卡的開發領域，已經成為智能卡技術發展的熱點。Java卡是一種能運行Java應用程序的智能卡，支持部分Java編程語言，是Java技術和智能卡的一個成功結合。Java卡技術的核心是Java卡虛擬機JCVM(Java Card Virtual Machine)。不同于一般的Java虛擬機，由于受到智能卡存儲與處理能力的限制，JCVM的可用資源非常有限。通常JCVM對于內部資源的管理和使用非常嚴格。

1 JCVM和相關技術簡介

由于智能卡的可用資源非常有限，不可能在智能卡內實現JCVM的全部功能，所以，通常將JCVM分為卡外虛擬機和卡內虛擬機兩部分。卡外虛擬機可運行于一般的PC或SUN工作站上，主要工作是將由Java語言編寫的class文件轉換成為字節碼形式的CAP文件。而卡內虛擬機在智能卡內部實現，負責裝載、執行字節碼和支持Java語言。下面所說的JCVM主要是指卡內虛擬機部分。Java卡應用程序的開發和其他Java應用程序的開發在最初階段基本相同，開發者編寫若干Java類源代碼，利用Java編譯器編譯成類文。然后，將相應的類文件用Java卡轉換器轉換成為CAP文件，CAP文件相比起類文件更加緊湊、短小，將其下載到卡內虛擬機。卡內虛擬機執行CAP文件中的代碼，完成應用的安裝，使應用處于能夠被卡內虛擬機執行的狀態。

對于JCVM的載體，Java卡的系統結構如圖1所示。

Java卡系統主要由三個部分組成：COS和本地方法層、JCRE、Java卡應用程序。其中，JCRE包括JCVM、Java Card API和企業添加類。

　在系統結構圖1中，位于最下層的COS和本地方法層主要用于對智能卡的硬件進行管理和操作。JCRE是Java卡的核心部分，主要工作是維護Java卡系統運行時的環境，同時也負責應用的執行和安全。JCVM是完成Java程序字節碼解析和執行的主要部分。最上面的是Java卡應用程序。Java卡允許一卡多用的存在，當卡中有多個應用時，應用需要通過被選擇，才能處于工作狀態，其程序字節碼才能通過JCVM進行解析和執行。

從圖1所示可以明確得到JCVM在Java卡內所處的層次關系。JCVM本身是JCRE的一部分。JCVM通過調用COS提供的命令和一些本地方法，控制硬件的運算、存儲等操作。JCVM被各個Applet通過企業添加類和API調用，執行應用程序的字節碼。

2 JCVM實現難點

對于JCVM棧與幀結構的實現，主要難點可以歸結為以下幾點：

(1)智能卡因?yàn)槠涫艿酱鎯?chǔ)空間的限制，需要一套科學有效的管理和利用方案，以保證存儲空間的高效使用。
(2)JCVM中棧與幀的結構設計，需要做到既能高效地利用有限的空間，同時又能保證Java應用程序正常執行。
(3)在棧中，如何實現幀的創建和銷毀，這并非只是簡單地申請空間或釋放空間的操作，而且還包括整個程序執行過程的相關動態鏈接、全局控制等數據的處理。
(4)如何符合規范地進行幀內部數據的處理。

下面將就這些實現難點進行分析，提出設計思路和解決方案。

3 JCVM中存儲空間的劃分

因?yàn)槭艿街悄芸ㄆ脚_(tái)的資源限制，JCVM中的存儲空間非常有限。為了能夠科學節約地使用和管理這些空間，將JCVM的存儲空間虛擬劃分為以下部分：

(1)應用代碼區：用于存儲CAP文件通過安裝器安裝以后的中間代碼，主要是方法字節碼等。

(2)靜態變量區：用于存儲非易失性應用數據內容，一般是應用的域、應用處理的最終結果、方法調用過程中Token和方法地址的轉換表、常量池等重要信息。應用可以通過相關的指令讀寫靜態空間存儲的各種內容。

(3)信息共享區：屬于易失性存儲區域，主要用于公共信息內容的交換，由OS負責提供，應用和終端均可訪問OS中的內容。其主要存儲APDU的內容，也存儲棧運行過程中需要用到的一些臨時變量。

(4)方法執行區：用于虛擬機執行過程中棧操作的空間，保存運行的執行數據、中間結果等。
應用代碼區和靜態變量區可以通過文件系統進行存儲，保存在智能卡的Flash中。信息共享區和方法執行區一般通過物理地址讀寫，保存在智能卡的RAM中。

4 JCVM中棧與幀的執行對象

由于具有方便移植、安全和程序代碼小等優點，JCVM中執行的程序都是以字節碼的形式存在，而棧與幀的主要執行對象就是存放在應用代碼區的Java卡應用程序方法字節碼。方法字節碼由2個或4個字節的方法頭和之后若干長度的方法執行字節碼組成。方法頭中主要包含了max_local，max_stack，narg等信息，其中，max_local指出了該方法需要申請用于局部變量區數組的空間大小，max_stack指出了該方法需要申請用于操作數棧執行的空間空間大小，narg則說明了需要傳遞的參數個數。這些信息為之后創建相應的幀提供了重要的信息。而方法執行字節碼則是一串符合JCVM規范并得以實現該方法的16字節操作碼。

5 JCVM中棧與幀的結構設計

通過對JCVM中存儲空間的劃分，可以得到一片預留的區域(即方法執行區)用于專門實現JCVM中棧的虛擬。給這片預留的區域制定一個類似于棧先進后出的操作規則，即為虛擬的出棧。而入棧的基本單位，則為幀(Frame)。幀和方法具有一一對應的映射關系，每調用一個方法，就需要?jiǎng)?chuàng)建一個幀，并且入棧，而當方法執行完并返回值之后，相應的幀也將出棧并銷毀。

幀主要用于存儲數據和操作結果，返回方法的值。它主要由局部變量區、操作數棧和幀控制信息(FrameCI)組成。局部變量區主要是以1個單元，也就是2個字節作為其基本單位的局部變量數組(local variable array)，而存在其中的每一個元素都是屬于該方法的一個local array。其主要用來存儲方法傳遞的參數和相關變量，是數組的結構，在字節碼執行過程中，通過數組的索引值進行讀寫。操作數棧(operand stacks)也是以1個單元作為其基本單位，是字節碼執行過程中用于臨時存儲中間數據和操作結構的一片預留區，根據相應方法的方法頭信息確定預留空間的大小，通過執行字節碼進行出入操作數棧的操作。此外，在調用方法的時候，操作數棧還負責存儲傳遞給該方法的參數值以及存儲由該方法返回的返回值。而幀的控制信息主要包括當前方法物理地址(thismethodP)、當前方法上下文(thiscontext)、調用者幀的地址(invmethodP)、調用者方法Bytecode執行進度(invbytecodenum)、調用者方法操作數棧指針(invoperandSP)。這些信息將棧中的每一個幀都動態鏈接起來，并起到對每個方法執行進度進行記錄的作用。當前方法物理地址用于讀取當前方法的Bytecode，上下文的作用相當于防火墻，用來阻止跨界的非法訪問，調用者方法物理地址是在當前方法執行完成后讀取調用者幀的地址，調用者方法Bytecode執行進度和操作數棧指針用于還原調用者幀的在調用前的現場。

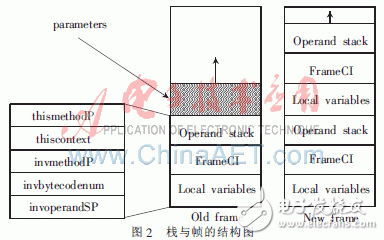

棧與幀的結構設計如圖2所示。

6 方法調用與返回操作的處理

如圖2所示，每一個運行的方法對應著一個幀的結構。當一個方法需要調用另一個方法時，首先要求將被調用者方法的參數壓入當前幀的操作數棧中，然后為該新方法創建一個新的幀，并入棧，將新的幀設置為當前幀。創建新幀的過程，首先是分配一個足夠大小的空間給新的幀，這里，通過讀取該方法的方法頭，可以準確知道局部變量和操作數棧所需要的空間大小；然后初始化幀，將新方法的相關信息傳入FrameCI，并對一些全局變量和指針進行修改；接著是參數的傳遞。在Java卡中，新方法所需要調用的參數之前已經被壓入調用者方法的幀中，在不考慮疊加技術的情況下，當方法調用執行時，先將參數從調用者方法幀的操作數棧中出棧，然后在順序進入新方法幀的局部變量區，最后根據新方法的Bytecode，執行相關操作。
