Windows CE是微軟推出的一款32位的嵌入式操作系統。它具有良好的多媒體功能和友好的人機交互界面,支持PowerPC、X86、ARM和MIPS等多個系列處理器的體系結構,并為所支持的處理器提供完善的系統庫[1]。它還提供了完善的設備驅動程序和軟件開發包，大大縮短了開發周期，節約了電子智能產品的上市時間。在這些產品開發過程中，系統啟動時間的時延是影響客戶體驗（QoE）的重要因素。啟動速度受很多因素的影響，包括定制系統鏡像文件的大小、系統內核加載驅動的多少、內存占用的大小等。為了減少系統啟動時延，目前比較流行的做法是在Bootloader中添加LOGO啟動畫面，從而在視覺上降低客戶的時延感受[2]。從本質上講，這種方法并沒有從根本上減少系統的啟動時延，僅僅是從視覺的角度轉移了客戶的注意力。

本文在分析Windows CE 6.0系統啟動過程的基礎上，設計了一種在Bootloader中實現BinFS文件系統進而完成Multi-bin加載的方法，從而真正達到縮短啟動時間的效果，同時還為用戶節省了大量的內存空間。實驗結果表明，該方法性能穩定，可移植性強，并已經應用到一款基于Samsung 2440處理器的IPTV手持式測試儀系統上。

1 Windows CE系統啟動過程

Windows CE系統啟動過程如圖1所示。

在Windows CE操作系統中，當基于Windows CE的目標設備上電啟動或者復位時，系統首先加載并運行Bootloader程序，Bootloader程序進行必要的硬件初始化，然后通過Bootloader再加載并啟動操作系統內核映像。啟動操作系統內核的過程實際上就是加載并運行OAL(OEM Adaptation Layer)程序的過程。OAL是Windows CE操作系統內核的重要組成部分，OAL并不能被單獨加載并運行，它最終被編譯進操作系統內核，從而通過操作系統內核存在并發揮作用，操作系統的啟動過程就是一個加載并運行OAL程序的過程[3]。

系統從啟動加載內核映像文件到最后的顯示桌面會有一段時間，這個時間段就是通常所說的啟動時延。通常情況下為10 s~13 s。為了縮短這段時延，可以將系統映像分為多塊，將系統核心啟動部分的內容放到內存中，其他部分放到固態存儲器（如Nand Flash）中，使用BINFS文件系統讀出。即在系統啟動過程中，先加載操作系統內核映像的核心部分，而操作系統內核映像的其他部分仍然駐留在Nand Flash中，需要時再從Nand Flash中進行加載，從而大大減少開機讀取系統的時間。同時，也不再需要為操作系統預留全尺寸的內存空間，而只需預留最小開機核心部分的內存空間，剩下的作為通用內存空間。這樣就使得操作系統內存的使用有了很大靈活性，同時可用系統內存大大增加。從而，在根本上達到了按需加載系統模塊到內存的要求。這就是所謂的Multi-bin技術。

2 Windows CE .bin鏡像文件解析與下載

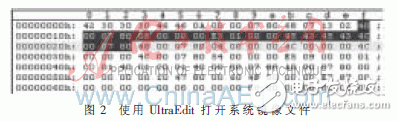

由Windows CE的開發工具Platform Build編譯生成的Windows CE操作系統及Bootloader的鏡像文件主要有兩種格式類型：以.bin為文件名后綴的記錄型鏡像文件和以.nb0為后綴的原始型鏡像文件。前者以記錄（Record）為單位組織鏡像的數據，后者則是鏡像在嵌入式系統中運行時的二進制數據快照。其中，.bin文件是一個描述性質的鏡像文件，它由文件頭(Head)、鏡像數據目的起始地址(ImageStart)、鏡像數據長度(ImageLength)和多條相對獨立的記錄（Record）構成。本文以實現Multi-bin的操作系統xip.bin為例進行分析，使用UltraEdit將其打開，如圖2所示。

從圖2可以看出，文件頭由7個字節組成，內容是：42 30 30 30 46 46 0A，即“B000FF\x0A”，這是判斷鏡像文件是.bin類型的依據。鏡像數據目的起始地址（ImageStart，00 00 07 80）由4個字節組成，它定義了鏡像文件解析后裝載在內存中的起始地址是0x80070000。鏡像數據長度(ImageLength，68 07 13 02)也由4個字節組成，它表示.bin鏡像文件解析后在內存中占用的總的存儲空間大小為（0x02130768）。每條記錄（Record）由4字節的起始存儲地址(RecordStart)、4字節的數據長度(RecordLength)、4字節的校驗碼(RecordCheckSum)和RecordLength個字節的記錄數據（RecordData）組成。以第一條記錄(陰影部分)為例，分別為0x80070040、0x00000008、0x000001E3和0X8007004C434543454。

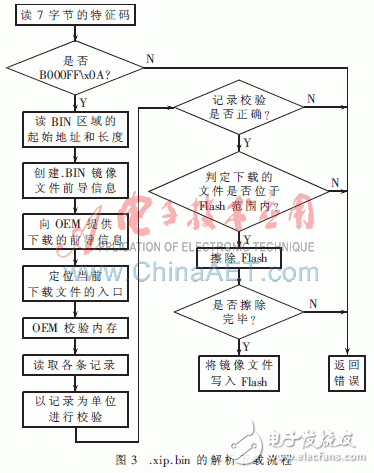

由以上.bin的文件格式可知，.bin文件不是內存程序空間的一個簡單的拷貝，所以它不能直接用串口燒寫進內存或FLASH空間來直接運行，必須通過EBOOT按照.bin文件的格式解析出來具體的內容重新裝載后才能運行[4]。對于xip.bin的下載流程如圖3所示。
