二階數字陷波器的設計方法及數字傳輸函數

下面講解設計一個二階數字陷波器（求數字傳輸函數），其模擬陷波頻率為60Hz，3dB帶寬為6Hz，采樣頻率為400Hz。

① 求數字陷波頻率、數字3dB帶寬、變換參數

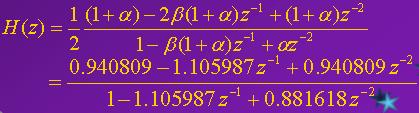

② 數字傳輸函數

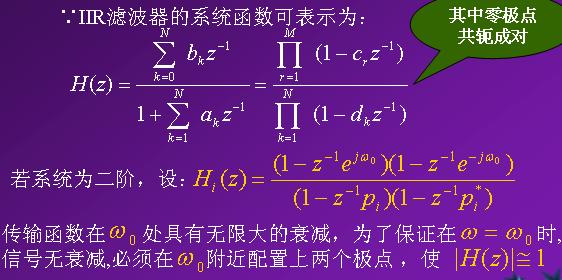

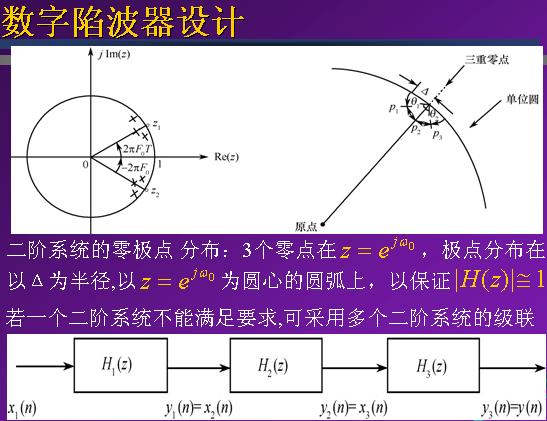

零極點累試設計法

閱讀全文
