高性能濾波器是現代信號處理的一種基本電路，傳統的設計思想和方法運算量大，實現困難。在信號處理的各種應用中，電子線路的輸入信號都含有各種頻率分量，其包含的分量有有用信號和干擾信號。對于無用的信號需將其濾除或盡量地抑制到最低，這種對無用頻率分量加以濾除或抑制的電路就是濾波器。Chebyshev有源濾波器有特定的中心頻率信號，抑制和濾除其它頻段的信號，在各種電子電路、自動控制電路中應用廣泛。

　　利用OrCAD/Pspice將電路原理圖繪制完成就可以使用實現電路的仿真分析。在電路的分析和優化設計中，可以隨時調整電路結構，再次進行模擬分析，最終達到設計要求。其中Probe模塊，可以在模擬結束后顯示結果信號波形。而且，還可以對波形進行各種運算處理，包括提取電路特性參數，分析電路特性參數和最大增益分布直方圖。它可以對電路進行高性能的分析，是模擬電路分析的高級形式，可以對模擬結果再分析處理，以提取更多的信息。文中設計也應用了此模塊，進行了Monte Carlo分析。

　　1 一階低通濾波器

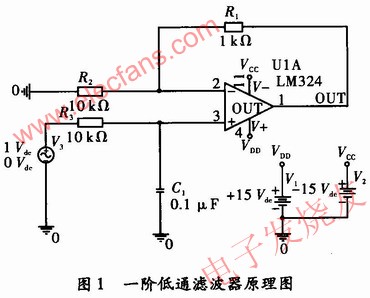

　　一階低通濾波器由RC電路和放大器組成，電路原理，如圖1所示。系統函數為

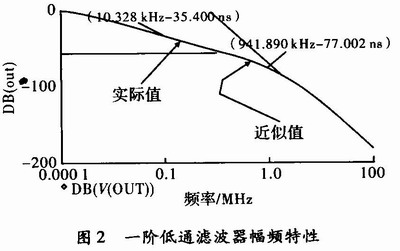

　　式(1)ω0=2πf0=1/R3C1中為特征頻率，Aup=1+R1/R2為通帶電壓增益，取電源電壓V-=-15 V，V+=15 V。畫出一階低通濾波器的幅頻特性，如圖2所示。

　　由圖2可知，當歸一化頻率f0≥940 kHz時，幅頻特性的斜率為20 dB/10倍頻，衰減的速度比較快，與理想的矩形幅頻特性相差較遠，過渡帶較寬，如果有通帶外信號，其衰減速度比較慢。故一階低通濾波器只能用于性能要求不高的場合，若要求特性下降斜率大，對通帶外信號衰減速度快，則只能應用二階或者更高階的濾波器電路。

　　2 二階低通濾波器

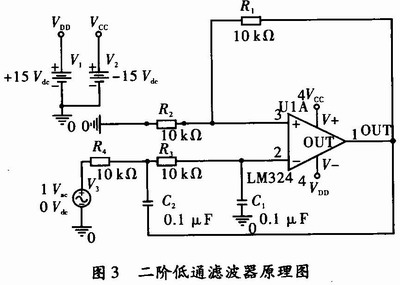

　　二階低通濾波器由兩個RC和放大電路組成，電路原理，如圖3所示。采用正反饋技術將f0點附近的電壓增益值提高，形成壓控電源低通濾波器。壓控電壓源電路具有高輸入阻抗、低輸出阻抗的特點，對運放特性的理想程度要求比較低，如圖3所示。

　　當R4=R3，C1=C2時，電路的品質因數

　　式(2)中，令s=jω，可以計算出頻率特性表達式

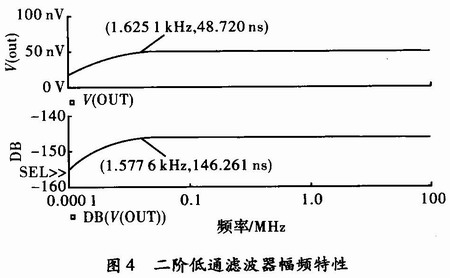

　　進而計算出幅頻特性函數。根據圖3中參數選取值可以計算出f0=159 Hz，計算濾波器最高幅頻下降3 dB所對應的頻率即為通帶截止頻率fs約為1.577 6 kHz，如圖4所示。

　　由圖4可知，幅頻特性在f=1.5 kHz附近得到了提升，提升后的電路發生振蕩進而可能性不穩定。為了可以使f=f0附近接近理想的水平線，幅頻特性曲線下降速率約為40 dB/10倍頻，速度為一階濾波電路的2倍。這些方面，二階低通濾波器能夠滿足，但仍然不是最佳的選擇。波特圖的變化范圍比較低，由圖4可知其相應的變化范圍-146～-158 dB，幅頻變化特性幅度變化相當?shù)停瑢τ诟叩囊笙袼p速度快、穩定性能好等還是需要更階有源濾波器來實現。如4階Chebyshev有源濾波器。

　　3 四階Chebyshey有源濾波器

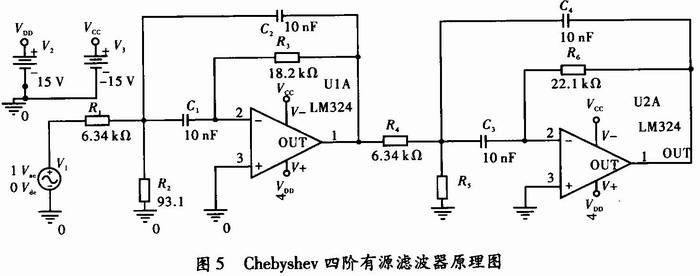

　　4階Chebyshev有源濾波器由4個電容、6個電阻和2個放大器組成，應用一階、二階低通濾波器同樣的分析方法對其分析。4階Chebyshev有源濾波器的截止頻率在很寬的范圍內可以調節，對通帶外信號衰減速度快、帶通濾波器的帶寬較寬。其相應的反饋電路，提高了靜態工作點的穩定性，下面說明分析4階Chebyshev有源濾波器特性，電路原理，如圖5所示。

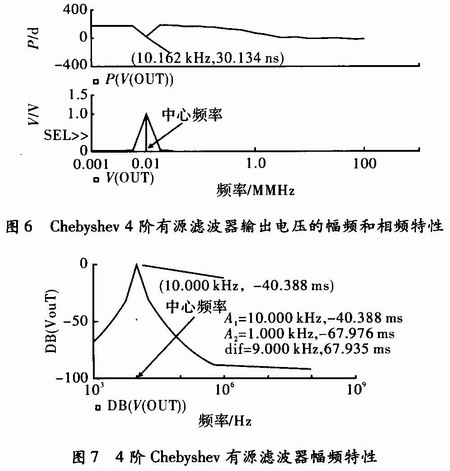

　　由圖6，圖7可知，幅頻特性中心頻率為10 kHz，帶寬為1.5 kHz，波特圖變化范圍從-58～0 dB，與二階低通濾波器相比具有二階不能具有的優良特性，如相頻特性好、穩定性能高等。

　　Monte Carlo分析是在給定電路元件參數的統計分布規律的情況下，用一組偽隨機數求的元件參數的隨機抽樣，估算出電路性能的統計規律。進行MonteCarlo分析時，根據實際情況確定元器件值分布規律，多次“重復”進行指定的電路特性分析，每次分析時采用的元器件值是從元器件值分布中隨機抽樣，每次分析時采用的元器件值完全相同，而是代表實際變化情況。多次電路特性分析后，對各次分析結果進行綜合統計分析。Monte Carlo分析是一種隨機抽樣、統計分析的方法，簡稱MC分析。MC分析結束后，采用波形顯示分析模塊Probe可以用直方圖表示電路特性的分散情況。再與規范值相比較，就可以得到滿足規范要求的電路所占的比例，這也就是成品率，因此MC分析又稱為成品率分析。

　　如圖5 Chebyshev 4階有源濾波器，如果投入生產時要求組裝100套濾波器，所有電阻采用精度為1%的電阻器，所有電容采用精度為5%的電容器，應用Probe模塊的命令系統，對電阻進行蒙特卡洛(Monte Carlo)分析，繪出更直觀的直方圖。

　　對考慮其值發生隨機變化的元器件應采用Breakout庫中的符號，編號和阻值不變，設置電阻、電容的模型參數變化。比如R1和C1的模型分別描述為。

　　MODEL Rbreak RES R=6.34 k DEV=1%

　　MODEL Cbreak CAP C=6.34 k DEV=5%

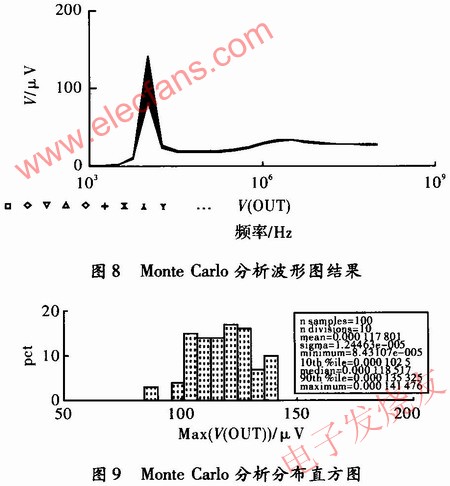

　　MC分析的參數設置之后，進行MC分析和結果顯示，應用Performance Analysis功能繪出MC最大增益波形圖和最大增益分布直方圖分別，如圖8和圖9所示。

　　顯然從圖8可以看出，Chebyshev 4階有源濾波器通過采用隨機抽樣、統計分析方法的MC和Pspice仿真分析的結果幾乎完全相同。輸出幅頻特性的中心頻率約10 kHz，帶寬達到1.5 kHz，進而也再次認定了Chebyshev 4階有源濾波器具有良好的幅頻特性、較高的穩定性和提高了帶寬。圖9可以看出，直方圖顯示了最大增益在不同范圍內的Chebyshev 4階有源濾波器電路所占的比例。同時在直方圖的下方還顯示了直方圖有關信息說明和統計分析結果。

　　4 結束語

　　用Pspice軟件分析低通濾波器，以直接可視化的結果反映的幅頻特性，避免了復雜運算。經過比較低通濾波器的功能，設計出4階Cheby-shev有源濾波器，并仿真出直觀的頻率特性。運用Probe模塊，對4階有源濾波器模擬結果的再高級分析處理。另外，如果有特定要求的電阻電容精度，如果投入生產組裝大量4階Chebyshev有源濾波器時，采用隨機抽樣、統計分析的MC方法，確定Chebyshev 4階有源濾波器的特性，其大量生產時仍具有高穩定性，為大量生產明確了目標性能。欲了解更多信息請登錄電子發燒友網(http://m.sdkjxy.cn)
