摘 要 ：UART是廣泛使用的串行數據通訊電路。本設計包含UART發送器、接收器和波特率發生器。設計應用EDA技術，基于FPGA/CPLD器件設計與實現UART。

關鍵詞 ：FPGA/CPLD；UART；VHDL

UART（即Universal Asynchronous Receiver Transmitter 通用異步收發器）是廣泛使用的串行數據傳輸協議。UART允許在串行鏈路上進行全雙工的通信。
--- 串行外設用到RS232-C異步串行接口，一般采用專用的集成電路即UART實現。如8250、8251、NS16450等芯片都是常見的UART器件，這類芯片已經相當復雜，有的含有許多輔助的模塊（如FIFO），有時我們不需要使用完整的UART的功能和這些輔助功能?；蛘咴O(shè)計上用到了FPGA/CPLD器件，那么我們就可以將所需要的UART功能集成到FPGA內部。使用VHDL將UART的核心功能集成，從而使整個設計更加緊湊、穩定且可靠。本文應用EDA技術，基于FPGA/CPLD器件設計與實現UART。

一 UART簡介

1 UART結構
--- UART主要有由數據總線接口、控制邏輯、波特率發生器、發送部分和接收部分等組成。
--- 功能包括微處理器接口，發送緩沖器、發送移位寄存器、幀產生、奇偶校驗、并轉串、數據接收緩沖器、接收移位寄存器、幀產生、奇偶校驗、串轉并。
--- 圖1是UART的典型應用。

2 UART的幀格式

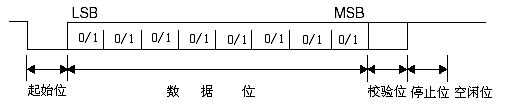

--- UART的幀格式如圖2所示。

--- 包括線路空閑狀態（idle，高電平）、起始位(start bit，低電平)、5～8位數據位(data bits)、校驗位(parity bit，可選)和停止位(stop bit，位數可為1、1.5、2位)。
--- 這種格式是由起始位和停止位來實現字符的同步。
--- UART內部一般有配置寄存器，可以配置數據位數（5～8位）、是否有校驗位和校驗的類型、停止位的位數（1，1.5，2）等設置。

二 UART的設計與實現

1 UART發送器

--- 發送器每隔16個CLK16時鐘周期輸出1位，次序遵循1位起始位、8位數據位（假定數據位為8位）、1位校驗位（可選）、1位停止位。
--- CPU何時可以往發送緩沖器tbr寫入數據，也就是說CPU要寫數據到tbr時必須判斷當前是否可寫，如果不判這個條件，發送的數據會出錯。
--- 數據的發送是由微處理器控制，微處理器給出wen信號，發送器根據此信號將并行數據din[7..0]鎖存進發送緩沖器tbr[7..0]，并通過發送移位寄存器tsr[7..0]發送串行數據至串行數據輸出端dout。在數據發送過程中用輸出信號tre作為標志信號，當一幀數據發送完畢時，tre信號為1，通知CPU在下個時鐘裝入新數據。
--- 發送器端口信號如圖3所示。

--- 引入發送字符長度和發送次序計數器length_no，實現的部分VHDL程序如下。

--- if std_logic_vector(length_no) = “0001” then
--- tsr <= tbr ; --發送緩沖器tbr數據進入發送移位寄存器tsr
--- tre <= '0' ; --發送移位寄存器空標志置“0”
--- elsif std_logic_vector(length_no) = “0010” then
--- dout <= '0' ; --發送起始位信號“0”
--- elsif std_logic_vector(length_no) >= “0011” and std_logic_vector(length_no) <= “1010” then
--- tsr <= '0' & tsr(7 downto 1); --從低位到高位進行移位輸出至串行輸出端dout
--- dout <= tsr(0) ;
--- parity <= parity xor tsr(0) ; --奇偶校驗
--- elsif std_logic_vector(length_no) = “1011” then
--- dout <= parity ; 校驗位輸出
--- elsif std_logic_vector(length_no) = “1100” then
--- dout <= '1' ; --停止位輸出
--- tre <= '1' ; --發送完畢標志置“1”
--- end if ;

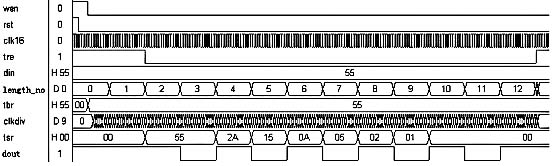

--- 發送器仿真波形如圖4所示。

2 UART接收器

--- 串行數據幀和接收時鐘是異步的，發送來的數據由邏輯1變?yōu)檫壿?可以視為一個數據幀的開始。接收器先要捕捉起始位，確定rxd輸入由1到0，邏輯0要8個CLK16時鐘周期，才是正常的起始位，然后在每隔16個CLK16時鐘周期采樣接收數據，移位輸入接收移位寄存器rsr，最后輸出數據dout。還要輸出一個數據接收標志信號標志數據接收完。
--- 接收器的端口信號如圖5所示。

--- 實現的部分VHDL程序如下。

--- elsif clk1x'event and clk1x = '1' then
--- if std_logic_vector(length_no) >= “0001” and std_logic_vector(length_no) <= “1001” then
--- --數據幀數據由接收串行數據端移位入接收移位寄存器
--- rsr(0) <= rxda ;
--- rsr(7 downto 1) <= rsr(6 downto 0) ;
--- parity <= parity xor rsr(7) ;
--- elsif std_logic_vector(length_no) = “1010” then
--- rbr <= rsr ; --接收移位寄存器數據進入接收緩沖器
--- ......
--- end if ;

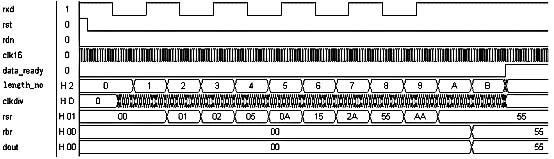

--- 接收器仿真波形如圖6所示。

3 波特率發生器

--- UART的接收和發送是按照相同的波特率進行收發的。波特率發生器產生的時鐘頻率不是波特率時鐘頻率，而是波特率時鐘頻率的16倍，目的是為在接收時進行精確地采樣，以提出異步的串行數據。
--- 根據給定的晶振時鐘和要求的波特率算出波特率分頻數。
--- 波特率發生器仿真波形如圖7所示。

三 小結

--- 通過波特率發生器、發送器和接收器模塊的設計與仿真，能較容易地實現通用異步收發器總模塊，對于收發的數據幀和發生的波特率時鐘頻率能較靈活地改變，而且硬件實現不需要很多資源，尤其能較靈活地嵌入到FPGA/CPLD的開發中。在EDA技術平臺上進行設計、仿真與實現具有較好的優越性。
