數字FIR濾波器實例

　　有限脈沖響應（FIR）濾波器是一種使用最廣的數字信號處理元件。設計人員使用濾波器來改變數字信號的幅度或頻譜，通常用于隔離或突出樣本數據頻譜中的特定區域。從這個角度說，可以把濾波器視為信號的預處理方式。在典型的濾波器應用中，輸入數據樣本通過小心同步的數學運算與濾波器系數相結合（這取決于濾波器的類型和實現策略），隨后數據樣本進入下一個處理階段。如果數據源和目的地都是模擬信號，則數據樣本必須首先通過A/D轉換器，而結果則必須饋送給D/A轉換器。

　　最簡單的FIR濾波器類型采用一系列的延遲元件、乘法器和加法器樹或加法器鏈來實現。

　　下面的等式是單通道FIR濾波器的數學表達式：

　　該等式中的各項分別代表輸入樣本、輸出樣本和系數。假設S為連續的輸入樣本流，Y為經濾波后產生的輸出樣本流，那么n和k則對應特定的瞬時時間。這樣，若要計算時間n時的輸出樣本Y（n），則需要一組在N個不同時間點的樣本，即：S（n）、S（n-1）、s（n-2）、…s（n-N+1）。將這組N個輸入樣本乘以N個系數并求和，便可得出最終結果Y。

　　圖2是一個簡單的31抽頭FIR濾波器（長度N=31）的方框圖。

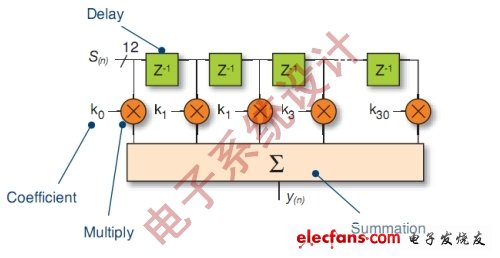

　　圖2：長度為31抽頭的FIR濾波器。

　　在選擇濾波器的理想長度和系數值時，有多種設計工具可供使用。其目的是通過選擇適當?shù)膮?shù)來實現所需的濾波器性能。參數選擇最常用的設計工具是MATLAB。一旦選定了濾波器參數，就可以用數學等式實現。

　　實現FIR濾波器的基本步驟包括：對輸入數據流采樣；在緩沖區組織輸入樣本，以便讓每個捕捉到的樣本與每項濾波器系數相乘；讓每個數據樣本與每項系數相乘，并累加結果；輸出濾波結果。

　　使用“相乘累加法”在處理器上實現FIR濾波器的典型C語言程序，如下列代碼所示：

　　/*

　　*捕捉輸入數據樣本

　　*/

　　datasample=input（）;

　　/*

　　*將新數據樣本裝入緩沖器

　　*/

　　S［n］=datasample;

　　/*

　　*將每個數據樣本與每項系數相乘并累加結果

　　*/

　　y=0;

　　for（i=0;i{

　　y+=k［i］*S［（n+i）%N］;

　　}

　　n=（n+1）%N;

　　/*

　　*輸出濾波結果

　　*/

　　output（y）;

　　圖3所示的實現方案被稱為相乘累加或MAC型實現方案。這基本上就是用傳統的DSP處理器實現濾波器的方法。采用內核時鐘速率為1.2GHz的典型DSP處理器并以這種方式實現的31抽頭FIR濾波器的最高性能約為9.68MHz，或最大的輸入數據率為968MS/s。

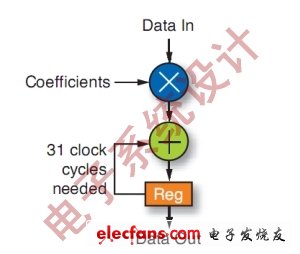

　　圖3：用傳統DSP實現的MAC。

　　而FPGA提供了許多不同的實現和優化選擇。如果需要高資源效率的實現，MAC引擎法則相當理想。還是以31抽頭濾波器為例來說明濾波器規范對所需邏輯資源的影響，這種實現方案的方框圖如圖4所示。

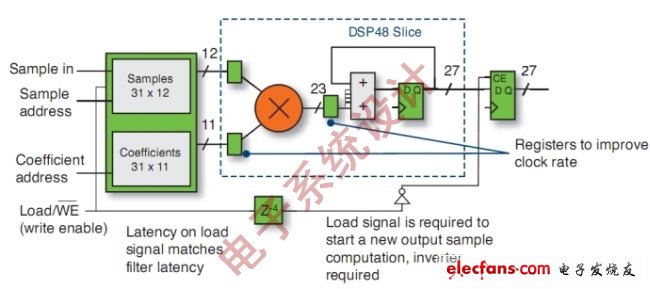

　　圖4：采用FPGA實現的MAC引擎FIR濾波器。

　　這種設計需要存儲器存儲數據和系數，可以混合采用FPGA內部的RAM和ROM。RAM用于存儲數據樣本，故而采用循環的RAM緩沖器實現。字的數量與濾波器抽頭數相等，位寬按樣本大小設置。ROM用于存儲系數。在最糟糕的情況下，字的數量與濾波器抽頭的數量相等，但如果存在對稱，則可以減少字的數量。位寬必須足以支持最大的系數。因?yàn)閿?shù)據樣本和系數數據都隨每個周期改變，所以需要全乘法器。累加器負責將產生的結果累加起來。因?yàn)殡S著濾波器采集數據，累加器的輸出會隨每個時鐘周期改變，所以需要捕捉寄存器。當全套N個樣本完成累加后，輸出寄存器負責捕捉最終結果。

　　如果采用MAC模式，DSP48則非常適用，因?yàn)镈SP48 Slice內含輸入寄存器、輸出寄存器和加法器單元。實現31抽頭MAC引擎需要的資源包括一個DSP48、一個18kb塊RAM（block RAM）和9個邏輯片。另外，還需要一些邏輯片用于采樣、系數地址生成和控制。如果FPGA內置有600MHz的時鐘，則在一個-3速度等級的Xilinx 7系列器件中，該濾波器能夠以19.35MHz或1，935MS/s的輸入采樣速率運行。

　　如果系統規范需要更高性能的FIR濾波器，則可采用并行結構來實現。圖5顯示了直接I型實現方案的方框圖。

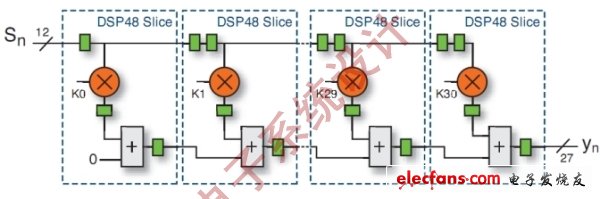

　　圖5：采用FPGA實現的直接I型FIR濾波器。

　　直接I型濾波器結構能夠在FPGA中實現最高性能。這種結構（通常也被稱作脈動FIR濾波器）采用流水線和加法器鏈，使DSP48 Slice發揮出最高性能。輸入饋送到用作數據樣本緩沖器的級聯寄存器；每個寄存器向DSP48提供一個樣本，然后乘以對應的系數；加法器鏈存儲部分乘積，然后依次相加，從而得到最終結果。

　　這種設計無需外部邏輯電路支持濾波器，并且該結構可擴展用于支持任意數量的系數。因?yàn)闆](méi)有高扇出的輸入信號，所以這種結構能夠?qū)崿F(xiàn)最高性能。實現31抽頭FIR濾波器僅需要31個DSP48邏輯片。如果FPGA內置有600MHz的時鐘，則在一個-3速度等級的Xilinx 7系列器件中，該濾波器能夠以600MHz或600MS/s的輸入采樣速率運行。

　　從這個實例可以清晰地看出，F(xiàn)PGA不僅在性能上顯著超越了傳統的數字信號處理器，而且要求的時鐘速率也顯著降低（因此，功耗也顯著降低）。

　　這個實例只反映了采用PFGA實現FIR濾波器的兩種技術。為了充分利用數據采樣率規范，可對該器件進行進一步定制，此時，數據采樣率可在連續MAC運算極值和全并行運算極值之間任取。用戶還可考慮在包括對稱系數、插值、抽選、多通道或多速率的資源利用和性能方面進行更多的權衡取舍。Xilinx CORE Generator或System Generator實用工具可以幫助用戶充分發掘這些設計變量和技術。
