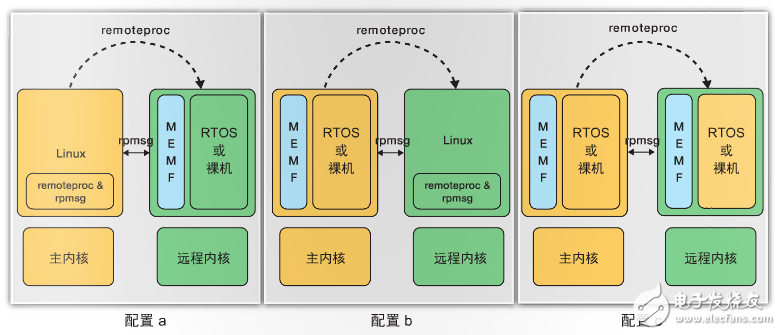

圖 2 – Mentor 多核框架支持的 AMP 配置

用例與應用
Mentor 嵌入式多核框架非常適合無監督和有監督的 AMP 架構。

無監督的 AMP (uAMP) 架構適用于不需要對參與的操作系統環境進行嚴格分離的應用。在該架構中，參與的操作系統在系統中的處理器上本地運行。如圖 3a 所示，Mentor 嵌入式多核框架提供一種簡單有效的基礎架構，其中，主（引導）處理器上的主軟件環境可以管理生命周期，并將計算任務分配給 SoC 中的其它計算資源。

有監督的非對稱多處理 (sAMP) 架構最適合需要對軟件環境和系統資源虛擬化進行隔離的應用。在 sAMP 中，參與的客戶操作系統運行在客戶虛擬機中，而客戶虛擬機由管理程序（也稱為虛擬機監視程序）進行管理和調度。管理程序?yàn)樘摂M機提供隔離和虛擬化服務。Mentor 嵌入式多核框架使 sAMP 架構能夠管理 SoC 中異構計算資源的計算任務。

如圖 3b 所示，該框架有兩種應用方式：在客戶操作系統環境下，進行無監督的異構計算資源管理；在管理程序中，進行有監督的異構計算資源管理，使管理程序能夠監督客戶操作系統與遠程環境之間的交互。

?

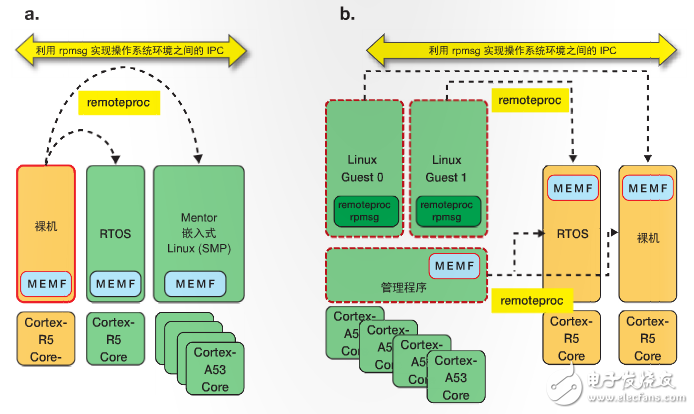

圖 3 – Mentor 嵌入式多核框架用例，包括 uAMP (a) 和 sAMP (b) 架構

總之，Mentor 嵌入式多核框架最適合需要將計算功能按照需求分配給多處理芯片中專用內核的應用。對于功率受限的器件，該框架能夠根據需要開啟和關閉計算資源，實現最佳功率利用率。

該框架還便于將傳統的單核嵌入式系統整合到功能更強大的多處理 SoC 上。此外，該框架能夠輕松地移植針對單核芯片而開發的傳統軟件，以便與更新、更強大的多處理芯片上的增強系統功能進行互操作。

最后，該框架還有助于實現容錯型系統架構。例如，該框架能支持處理關鍵系統功能的 RTOS 環境(主機)來管理負責非關鍵系統功能的 Linux 環境。當 Linux 子系統出故障時，RTOS 可重啟故障子系統，而且不會對關鍵系統功能產生任何不利影響。

系統級考慮因素
Mentor 嵌入式多核框架 API 提供所需的軟件基礎架構，以管理 AMP 系統中的計算。然而在使用上述 API 開發應用軟件之前，設計 AMP 系統必須考慮特定的系統級考慮因素。

在初始設計階段，您需要確定 AMP 拓?fù)浣Y(jié)構。該框架可在星形拓?fù)洌▎蝹€主機管理多個遠程機）或鏈?zhǔn)酵負洌ㄖ鳈C(jī)和遠程節點鏈接在一起）中使用。當您選擇合適的拓?fù)浣Y(jié)構后，下一步是確定存儲器布局。應為每個參與的操作系統運行時間分配存儲區域，并為操作系統實例之間的 IPC 分配共享存儲區域。在存儲器布局最終確定后，您需要更新框架提供的、用于反映所選存儲器架構的特定平臺配置數據。

現成的操作系統通常假定其擁有整個 SoC，因此無法直接在無監督的 AMP 環境中運行，因?yàn)樵摥h(huán)境要求合作使用共享資源，并且互斥地使用非共享資源。AMP 系統中每個參與的操作系統都要進行修改，以便通過合作方式使用共享資源。例如，遠程操作系統不應復位和重新初始化已經在主機環境中使用的共享全局中斷控制器；也不能修改共享時鐘樹或外設，以免導致沖突。這些變更通常包括對參與的操作系統內核或 BSP 源文件（或二者皆有）進行修改。

下一步是執行系統分區。必須在參與的操作系統之間對系統資源（例如存儲器和非共享 I/O 器件）進行分區，這樣，每個操作系統都只能顯示和訪問所分配的資源。為實現上述任務，您可以對提供給操作系統的平臺數據(器件和存儲器定義) 進行修改。例如，修改 Linux OS 的 Linux器件樹源文件 (DTS) 中的存儲器和器件定義；Nucleus RTOS 的平臺定義文件中的存儲器和器件定義；裸機環境中平臺專用報頭文件的存儲器和器件定義。

該框架提供相應的工作流程，用來封裝 Linux、RTOS 或裸機軟件映像以及所需的引導程序固件，從而生成 ELF 格式的遠程固件映像。

使用 REMOTEPROC 進行生命周期管理
在完成系統級設計決策以及針對參與操作系統的修改后，就可使用應用軟件的 Mentor 嵌入式多核框架。該框架提供相應的工作流程，用來封裝 Linux、RTOS 或裸機軟件映像以及所需的引導程序固件，從而生成 ELF 格式的遠程固件映像。
