Photonfocus公司是一家專門從事于CMOS圖像傳感器和工業CMOS攝像機的高科技公司，因此該公司在CMOS圖像傳感器設計方面有著非常深厚的經驗，開發除了HDR（高動態范圍）CMOS圖像傳感器，并且積累了專利技術，如LinLog技術以及下文將提到的小波壓縮編解碼技術等。Photonfocus公司向用戶提供豐富的產品，可適用于機器視覺、光學測量等應用領域，同時Photonfocus公司還是國際標準接口委員會的資深成員。

近日Photonfocus公司推出了一款GigE接口的視頻攝像機QR1系列，共分為三種標準類型：BW（黑白）、NIR（近紅外）和Color（彩色）。該系列攝像機的設計是基于Xilinx Spartan-6 FPGA和CMOSIS CMV2000 CMOS圖像傳感器，能夠滿足在低光條件下使用以及單色視頻采集。

圖1 Photonfocus公司推出的基于Xilinx Spartan6 FPGA的QR1 CMOS攝像機

QR1系列攝像機通過標準的GigE接口最高能夠?qū)崿F(xiàn)400Mbytes/秒的視頻數據傳輸速率，可以說是標準GigE攝像機性能的四倍，QR1攝像機進行了4:1實時視頻壓縮且不會掉幀，在傳輸協議上100%符合GigEVison和GenlCam標準，如下是不同分辨率所對應的傳輸幀率：

分辨率   幀率
2040 x 1088   ?169
1024 x 1024   ???358
800 x 600   606
640 x 480   754

QR1系列攝像機能夠有如此卓越的性能完全依賴于Xilinx Spartan6 FPGA以及Photonfocus公司設計實現的基于小波壓縮的編解碼器技術（目前正在申請專利中），實現4:1的實時視頻壓縮操作如果采用微處理器是很難實現的，不僅僅是技術方面還要考慮到功耗和攝像機的體積等方面，采用FPGA技術不僅節省了BOM費用，而且Photonfocus公司還可以向QR1系列攝像機集成更多的功能特性，Xilinx Spartan-6系列FPGA自推出以來已經有五年多的歷史了。

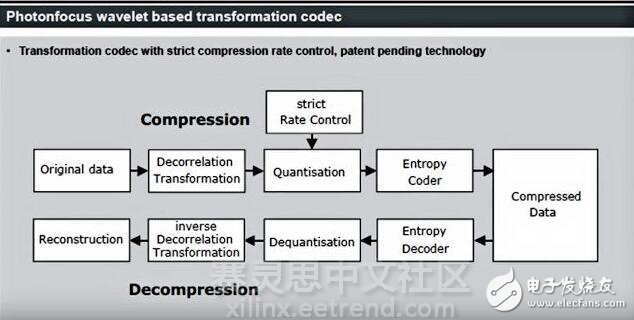

Photonfocus公司開發的基于小波壓縮的編解碼器技術

Photonfocus QR1系列攝像機具有如此卓越靈活的性能，因此我們可以將其應用在很多方面，如動作分析（仿生、體育或生物力學分析）和過程失效分析（設備破裂問題）都需要攝像機具有很高的視頻采集幀率，以便用于慢動作過程分析，除此之外其采用的GigE網絡接口也是遠距離傳輸應用場合不錯的選擇。
