Orange Tree科技公司成立于2001年，是一家嵌入式硬件和軟件供應商，主要專注于高速嵌入式設備互聯和FPGA技術，經過十多年的發展已經在數據采集、處理和設備互聯等領域積累了深厚的經驗。面向工業、醫療、國防、科研和消費電子市場提供解決方案，其產品已經被很多高科技工藝和互聯網公司所采用。

Orange Tree公司最近推出了ZestSC3 FPGA開發板卡。該板卡集成了Xilinx Artix-7 FPGA芯片和Cypress SuperSpeed FX3 USB3.0控制器件。借助ZestSC3板卡可以實現PC主機與外界大量高速數據的傳輸，ZestSC3 USB3.0通信接口支持360Mbytes/sec數據傳輸速率，可以應用于高速視頻傳輸、高速數據采集等場合。

圖1 Orange Tree科技推出的ZestSC3 FPGA開發板卡

ZestSC3板卡物理尺寸僅有40mm x 50mm,算是一款FPGA片上模塊（SOM），因此可以方便的集成到嵌入式系統和OEM設備中。對于Xilinx FPGA的編程可以通過片上Flash、JTAG以及USB3.0接口。尤其是USB3.0接口是一個非常棒的特性，不僅可以用于FPGA的在線編程還可以用于高速數據的傳輸，采用的是Cypress FX3 USB控制芯片，該芯片內部集成了ARM9微處理器核以及預先燒好的固件，用戶可以直接使用USB3.0通信接口。同時該板卡可以直接通過USB3.0接口實現供電然后實現Flash配置Xilinx FPGA，這樣ZestSC3板卡就能夠正常工作了，所需供電電壓為3.3V~5.0V。

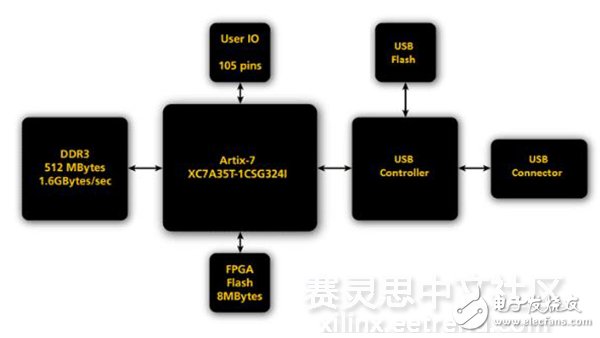

圖2 ZestSC3 FPGA板卡設計框架

ZestSC3板卡主要特性：

板上提供50MHz晶振時鐘

USB3.0接口實現雙向360Mbytes/sec數據傳輸速率

105個用戶I/O接口和512Mbytes DDR3存儲器

8Mbytes Flash提供數據存儲和FPGA編程配置

雙排擴展板卡連接接口

Windows和Linux操作系統驅動

USB供電方便，功耗低

豐富的FPGA邏輯IP

官方提供豐富的參考設計，包括C、VHDL和Verilog語言代碼

ZestSC3 FPGA外型小巧、開發使用簡單以及高度靈活可擴展等特性可以讓工程師快速進行系統原型開發和驗證。同時可以作為一個模塊使用集成到最終的系統硬件平臺中，可以應用于過程控制、工業自動化、數據采集、遠程監控和控制系統、機器視覺以及高清視頻傳輸?shù)认到y(tǒng)解決方案。
