現今的可程序邏輯控制器(Programmable Logic Controller，PLC)涉及兩個爭議，其主題恰好分處控制系統范疇對立的兩端：一是對數字I/O隔離和保護適用之理想技術的爭議；另一個爭議則處于更高的架構層級—是以PLC為基礎的控制比較好？還是基于PC/嵌入式計算機的控制比較優？

有鑒于工廠、工業和制造自動化的重要性越來越高，我們終于找到機會拆解了一款流行的PLC —Allen-Bradley Micro850，探究其設計中做出的一些選擇，希望能以此闡明其核心I/O隔離選項以及該知名PLC設計所采用的一些零組件。

PLC擁有悠久的歷史，早在1971年推出當時被叫做「可程控器(programmable controller)」的產品時，Allen-Bradley就自創了「PLC」這個名詞；后來Allen-Bradley被Rockwell Automation公司收購，PLC這個名詞很快就像是個人計算機的縮寫「PC」一樣確立了地位(有關PLC起源及演變的更多背景，可參考Segovin和Theorin編著的《PLC和DCS發展史》)。

任何一個剛開始學習梯形邏輯的人都能證明，PLC在當時是解決某個老問題的簡潔方案：讓控制系統可重新配置，無須人工重新布線或重新連接硬件。這種可程序化基礎使之很快與進入工廠生產線，并與PC和后來的嵌入式計算機直接競爭。

對于工業控制和自動化領域來說，這些基于Windows的PC機和嵌入式計算機可以提供更強大的處理能力、更高的程序設計靈活性、更好的生態系統支持和更低的成本。

在此同時，PLC具備其核心優勢 —堅固、簡易、可靠、耐用和「可信任」；在當機時可能導致數千到數百萬美元損失的應用情況下，可信任度是一個非常關鍵的因素，控制工程師和技術人員了解到他們可以依賴PLC，并因此能在發生錯誤時簡單快速地排除故障。

雖然PC可能已經占領工廠生產線，PLC也沒有停止發展。在1990年代和21世紀初，PC似乎贏得了戰爭，但PLC也在變得越來越強大，并采用更標準化的操作系統和程序設計語言與方法，比如C語言，同時也變得越來越開放。

我們所拆解的Micro850就是此類案例，它采用的簡單機械整合軟件平臺(Connected Components Workbench，CCW)，是以經驗證的Rockwell Automation微軟(Microsoft)Visual Studio技術為基礎。這種CCW軟件采用可視化接口，透過用戶自定義的功能模塊、卷標配置和屏幕設計來降低成本并縮短開發時間。

具體來說，我們拆解的是Micro8502080-LC5048QBB，一款28V至24V直流/交流輸入、20~24V直流源輸出的控制器，從不同供貨商的報價來看大概在500美元左右(如圖1)。（圖1 Allen-BradleyMicro850PLC價格約500美元，是高度堅固、可配置、隔離性和易用性等方面的標竿，盡管有PC/嵌入式運算設備的競爭，仍在工業自動化領域保持強勢地位。）

這種基本48點控制器提供100kHz的高速計數器(HSC)輸入、透過USB編程接口實現的嵌入式通訊、1個非隔離型串行端口(用于RS-232和RS-485通訊)和1個以太網絡端口。Micro850還透過支持多達3個具備脈沖序列輸出(PTO)的軸提供嵌入式運動控制功能，并能透過以太網絡/IP網絡實現通訊。

與大多數PLC一樣，Micro850的設計是可獨立運作，但也能方便地針對客制化應用進行配置，利用其對最多5個Micro800插件模塊、最多4個Micro850擴展I/O模塊的支持提供更多的I/O，并能配置到最多132個I/O節點。Micro850的工作溫度范圍是-20~+65℃(-4~+149℉)，其靈活性、通訊和I/O功能支持廣泛應用，包括：輸送帶、切割、材料加工、分類機、包裝、熱收縮膜設備、太陽能板定位機、及垂直成形/填充/封口機等等。

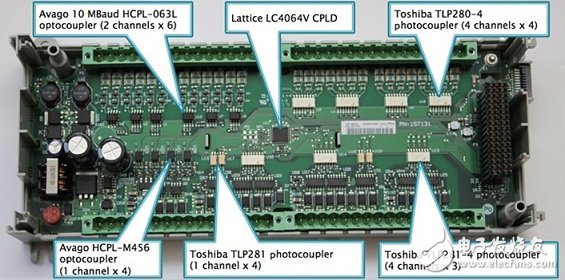

打開Micro850就可以看到主要的數字I/O電路板，這是討論優化輸入和輸出訊號隔離技術的一個很好的起點(圖 2)。輸入端連接到現場組件，如近接、壓力和溫度傳感器或按鈕，輸出則連接到指示燈、馬達啟動器和電磁閥等設備。

這些現場設備一般工作在電氣噪聲很大的環境中，容易受到瞬時高壓浪涌、串?dāng)_、干擾和電源突波(power glitches)的影響，因此要求采取隔離措施來維持現場設備和I/O模塊控制器之間的有效通訊，防止出現損壞。

許多年來，光耦(Optocoupler)一直是主流的隔離技術，雖然最近來自Silicon Labs、TI和亞德諾(ADI)等公司的數字隔離器逐漸被升格為便宜、靈活且小尺寸的替代品。其它更傳統的小型替代品包括電磁性和電容性隔離。選用數字隔離器和其他種類隔離器的理由是，隨著時間的推移，由于LED效率下降，光耦可能變得不可靠，進而導致其輸出不穩定。
