在要求通信距離為幾十米到上千米時，廣泛采用RS-485串行總線標準。RS-485采用平衡發送和差分接收，因此具有抑制共模干擾的能力。加上總線收發器具有高靈敏度，能檢測低至200mV的電壓，故傳輸信號能在千米以外得到恢復。

　　RS-485采用半雙工工作方式，任何時候只能有一點處于發送狀態，因此，發送電路須由使能信號加以控制。R8-485用于多點互連時非常方便，可以省掉許多信號線。應用RS-485 可以聯網構成分布式系統，其允許最多并聯32臺驅動器和32臺接收器。

　　關于RS485總線的布線規范和方法小編在《rs485總線介紹，rs485總線布線規則和方法》說過了，這篇文章主要就是說RS485總線施工要求有哪些，一起來了解一下。

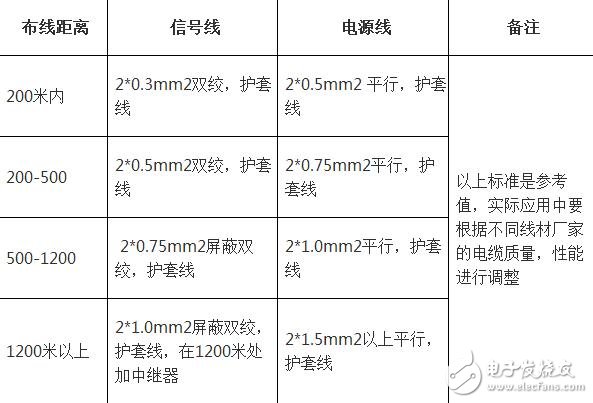

　　1.系統通信采用RS-485總線，線材選用2芯屏蔽雙絞線。（一定要用雙絞線，在沒有大的電磁干擾場合，可以不加屏蔽，但一定要雙絞。）

　　具體要求： 銅質，線徑0.5~ 0.75平方毫米，阻抗38~ 88歐姆/公里，容抗30~ 50納法/公里，絞距20毫米的2芯屏蔽雙絞線（如果線的距離不超過500米，可以適當降低線的標準，但必須為雙絞線）。

　　2.系統的總線（ 由兩個或多個相互間具有物理連接的設備組成） 上最多允許掛接128個總線設備，在不加中繼器的情況下，總線長度不大于1200米。

　　3.系統總線不應出現分支情況，如分支不可避免，則必須滿足以下要求：

　　●分支長度不大于5米;

　　●總線長度之和不超過800 米;

　　●該分支線上的設備總數不得超過50個。

　　●所有通信信號線應盡量遠離干擾原，信號線應走弱電井，不能與強電（如220伏住宅電源）或射頻信號線路（如CATV、大信號音頻線）并行走線，若并行走線，距離應大于0.5米。

　　●所有線路的接點必： 須采用焊接或鏍絲卡緊的連接方式，并做防水及防潮處理，例如，可將對接點焊接后用防水膠帶纏緊或用環氧樹脂密封處理。

　　4.信號共地：

　　●同一個網段上的所有設備必須具有統一的信號地，以避兔共模干擾。

　　●集中供電時，把同一個網段上的所有電原（包括通訊設備的自帶電i 原）的直流負極直接接到起組成公共信號地，此時信號地即直流電源地。

　　●單家獨立供電時，把同一個網段上所有總線設備的地（黑線）引腳接在一起，由此組成公共信號地。
