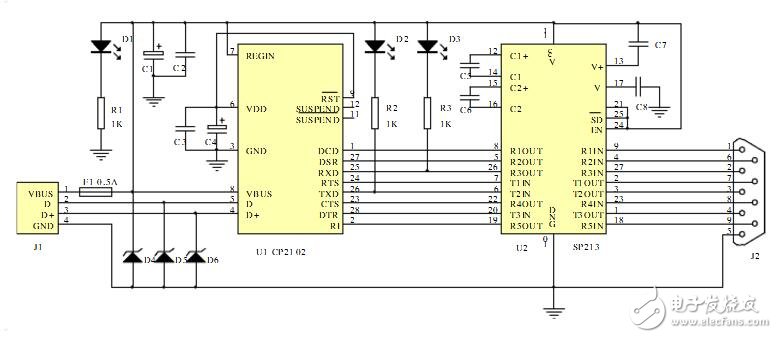

rs232轉usb，9線RS232轉USB

　　USB作為一種新的PC機互連協議，使外設到計算機的連接更加高效、便利。這種接口適合于多種設備，不僅具有快速、即插即用、支持熱插拔的特點，還能同時連接多達127個設備，解決了如資源沖突、中斷請求（IRQs）和直接數據通道（DMAs）等問題。

　　因此，越來越多的開發者欲在自己的產品中使用這種標準接口。而RS-232是單個設備接入計算機時，常采用的一種接入方式，其硬件實現簡單，因此在傳統的設備中有很多采用了這種通信方式。

　　一般的IC卡門禁考勤系統也使用RS-232 接口與PC機通信。如果將USB技術應用于IC卡門禁考勤系統與PC機之間的數據通信，這樣，不僅能使IC卡門禁考勤設備具備USB通信的諸多優點，而且對PC機而言還可以節余1個RS-232串口為其它通信所用。

　　USB系統概述

　　USB規范描述了總線特性、協議定義、編程接口以及其它設計和構建系統時所要求的特性。USB是一種主從總線，工作時USB主機處于主模式，設備處于從模式。USB系統所需要的唯一的系統資源是，USB系統軟件所使用的內存空間、USB主控制器所使用的內存地址空間（I/O地址空間）和中斷請求（IRQ）線。

　　USB設備可以是功能性的如顯示器、鼠標或者集線器之類。它們可以作低速或者高速設備實現。低速設備最大速率限制在1.5 Mb/s，每一個設備有一些專有寄存器，也就是端點（endpoint）在進行數據交換時，可以通過設備驅動間接訪問它。每一個端點支持幾種特殊的傳輸類型，并且有一個唯一的地址和傳輸方向。

　　不同的是端點0 僅用作控制傳輸，并且其傳輸可以是雙向的。系統上電后，USB主機負責檢測設備的連接與拆除、初始化設備的列舉過程，并根據設備描述表安裝設備驅動后自動重新配置系統，收集每個設備的狀態信息。設備描述表標識了設備的屬性、特征并描述了設備的通信要求.USB主機根據這些信息配置設備、查找驅動，并且與設備通信。

　　典型的USB數據傳輸是由設備驅動開始的，當它需要與設備通信時，設備驅動提供內存緩沖區，用來存放設備收到或者即將發送的數據。USB驅動提供USB設備驅動和USB主控制器之間的接口，并將傳輸請求轉化為USB事務，轉化時需要與帶寬要求及協議結構保持一致。某些傳輸是由大塊數據構成的，這時需要先將它劃分為幾個事物再進行傳輸。

　　具有相似功能的設備可以組成一類，這樣便于分享共有的特性和使用共同的設備驅動程序。每個類可以定義其自己的描述符，如：HID類描述符和Report描述符.HID類是由人控制計算機系統的設備組成的，它定義了一個描述HID設備的結構，并且表明了設備的通信要求。HID設備描述符必須支持端

　　點輸入中斷，固件也必須包括一個報告描述符，表明接收和發送數據的格式。在IC卡門禁考勤系統引入RS-232到USB的接口轉換模塊后，從系統所具有的特性來看，應該屬于HID設備。因此兩種特殊的HID類請求必須被支持：SetReport和GetReport 。這些請求使設備能接收和發送一般的設備信息給主機。在沒有中斷輸出終端時，SetReport是主機發送數據給HID設備的唯一方式。

　　rs232概述

　　個人計算機上的通訊接口之一，由電子工業協會（Electronic Industries Association，EIA）所制定的異步傳輸標準接口。通常RS-232 接口以9個引腳（DB-9）或是25個引腳（DB-25）的型態出現，一般個人計算機上會有兩組 RS-232 接口，分別稱為 COM1 和 COM2。

　　在串行通訊時，要求通訊雙方都采用一個標準接口，使不同的設備可以方便地連接起來進行通訊。RS-232-C接口（又稱EIARS-232-C）是目前最常用的一種串行通訊接口。（“RS-232-C”中的“-C”只不過表示RS-232的版本，所以與“RS-232”簡稱是一樣的）它是在1970年由美國電子工業協會（EIA）聯合貝爾系統、調制解調器廠家及計算機終端生產廠家共同制定的用于串行通訊的標準。

　　它的全名是“數據終端設備（DTE）和數據通訊設備（DCE）之間串行二進制數據交換接口技術標準”該標準規定采用一個25個腳的DB-25連接器，對連接器的每個引腳的信號內容加以規定，還對各種信號的電平加以規定。后來IBM的PC機將RS232簡化成了DB-9連接器，從而成為事實標準。而工業控制的RS-232口一般只使用RXD、TXD、GND三條線。
