一、CAN總線

　　CAN是控制器局域網絡（Controller Area Network， CAN）的簡稱，是由以研發和生產汽車電子產品著稱的德國BOSCH公司開發的，并最終成為國際標準（ISO 11898），是國際上應用最廣泛的現場總線之一。

　　CAN總線的優勢：

　　CAN屬于現場總線的范疇，它是一種有效支持分布式控制或?qū)崟r控制的串行通信網絡。較之許多RS-485基于R線構建的分布式控制系統而言，基于CAN總線的分布式控制系統在以下方面具有明顯的優越性：

　　網絡各節點之間的數據通信實時性強

　　首先，CAN控制器工作于多種方式，網絡中的各節點都可根據總線訪問優先權（取決于報文標識符）采用無損結構的逐位仲裁的方式競爭向總線發送數據，且CAN協議廢除了站地址編碼，而代之以對通信數據進行編碼，這可使不同的節點同時接收到相同的數據，這些特點使得CAN總線構成的網絡各節點之間的數據通信實時性強，并且容易構成冗余結構，提高系統的可靠性和系統的靈活性。而利用RS-485只能構成主從式結構系統，通信方式也只能以主站輪詢的方式進行，系統的實時性、可靠性較差；

　　開發周期短

　　CAN總線通過CAN收發器接口芯片82C250的兩個輸出端CANH和CANL與物理總線相連，而CANH端的狀態只能是高電平或懸浮狀態，CANL端只能是低電平或懸浮狀態。這就保證不會在出現在RS-485網絡中的現象，即當系統有錯誤，出現多節點同時向總線發送數據時，導致總線呈現短路，從而損壞某些節點的現象。而且CAN節點在錯誤嚴重的情況下具有自動關閉輸出功能，以使總線上其他節點的操作不受影響，從而保證不會出現像在網絡中，因個別節點出現問題，使得總線處于“死鎖”狀態。而且，CAN具有的完善的通信協議可由CAN控制器芯片及其接口芯片來實現，從而大大降低系統開發難度，縮短了開發周期，這些是僅有電氣協議的RS-485所無法比擬的。

　　已形成國際標準的現場總線

　　另外，與其它現場總線比較而言，CAN總線是具有通信速率高、容易實現、且性價比高等諸多特點的一種已形成國際標準的現場總線。這些也是CAN總線應用于眾多領域，具有強勁的市場競爭力的重要原因。

　　最有前途的現場總線之一

　　CAN 即控制器局域網絡，屬于工業現場總線的范疇。與一般的通信總線相比，CAN總線的數據通信具有突出的可靠性、實時性和靈活性。由于其良好的性能及獨特的設計，CAN總線越來越受到人們的重視。

　　CAN總線特點：

　　 ?(1） 數據通信沒有主從之分，任意一個節點可以向任何其他（一個或多個）節點發起數據通信，靠各個節點信息優先級先后順序來決定通信次序，高優先級節點信息在134μs通信;

　?。?） 多個節點同時發起通信時，優先級低的避讓優先級高的，不會對通信線路造成擁塞;

　?。?） 通信距離最遠可達10KM（速率低于5Kbps）速率可達到1Mbps（通信距離小于40M）；

　?。?） CAN總線傳輸介質可以是雙絞線，同軸電纜。CAN總線適用于大數據量短距離通信或者長距離小數據量，實時性要求比較高，多主多從或者各個節點平等的現場中使用。

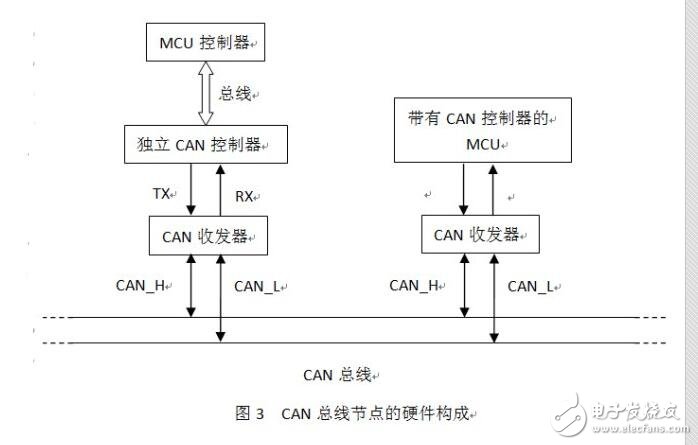

　　CAN總線節點的硬件構成方案有兩種：

　　（1）、MCU控制器+獨立CAN控制器+CAN收發器。獨立CAN控制器如SJA10000、MCP2515，其中MCP2515通過SPI總線和MCU連接，SJA1000通過數據總線和MCU連接。

　?。?）、帶有CAN控制器的MCU+CAN收發器。目前，市場上帶有CAN控制器的MCU有許多種，如P87C591、LPC2294、C8051F340等。

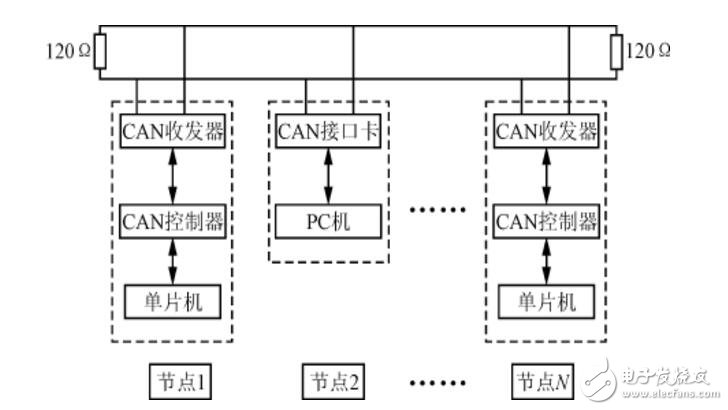

　　兩種方案的節點構成都需要通過CAN收發器同CAN總線相連，常用的CAN收發器有PCA82C250、PCA82C251、TJA1050、TJA1040等。
